Приветствую клуб «очумелых ручек».
Оригинальнее название придумать не смог.
Похожего тоже не замечал.
Только вот коллега с российского форума делал.
http://www.qashqai-club.ru/forum/topic/5563/


Собственно история.
Еще во время покупки кашкая+2 было решено усовершенствовать систему креплений для груза в багажнике. Так-то она почти отсутствует: есть пара креплений на боковинах багажника внизу, и пара крючков повыше (под окнами). Для чего они придуманы – даже в салоне не решились отвечать. Будем считать, что для красоты.
000 IMG_5665 - крепление штатное внизу на боковине.jpg
Крепление штатное внизу на боковине

000 IMG_5662 - крепление для сумок - хлипкое.jpg
Крепление штатное вверху - очень хлипкое


В кашкае+2 есть третий ряд сидений со своими ремнями безопасности.
Их то и было решено использовать для крепления приличных крюков для сумок.

Вид ремней безопасности третьего ряда со снятыми болтами.
002 IMG_5664 (правая стойка со снятым ремнем).jpg
Правая стойка со снятым ремнем

001 IMG_5665 (правая стойка со снятым ремнем - дальше).jpg
Правая стойка со снятым ремнем - дальше


Собственно болты с проставками.
010 IMG_5652 (крюки профиль и болты стандартные) - копия - болты только.jpg
Штатные болты крепления ремней безопасности третьего ряда




Они же со штатными колпачками и стопорными шайбами (чтобы проставки не выпадали).
013 IMG_5675 (штатные болты со стопорными кольцами и крышками).jpg
Штатные болты со стопорными кольцами и декоративными колпачками



Крюки были изготовлены из листовой стали толщиной 4 мм.
110 IMG_3632-х.jpg
Эскиз

110 Чертеж крюков.jpg
Чертеж


После выгибания и покраски получилось так.

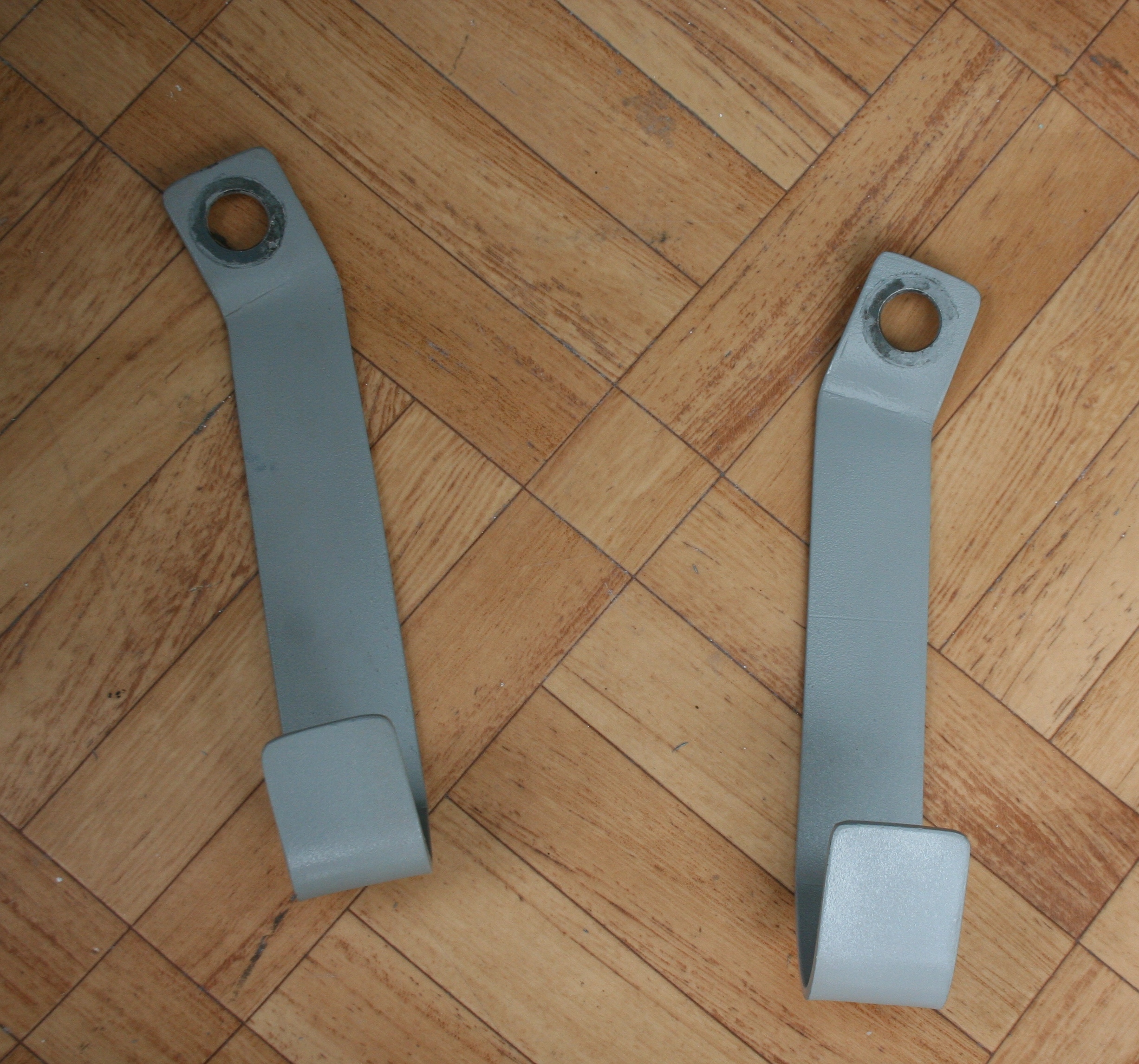

111 IMG_5650 (крюки фас и болты стандартные) - крюки.jpg
Крюки - фас

112 IMG_5652 (крюки профиль и болты стандартные) - крюки.jpg
Крюки - профиль

113 IMG_5655 (крюки тыл и болты стандартные) - крюки.jpg
Крюки - тыл




Для крепления их на штатные места с возможностью дополнительного крепления ремней безопасности были изготовлены модернизированные болты. Шайбы нужны для «плотного прижимания» крюков и «мягкого фиксирования» ремней безопасности. Штатные проставки использованы по назначению.
201 IMG_5657 (болты новые с шайбами и колпачками не подошедшими) - только новые болты и шайбы.jpg
Новые болты



Что-то типа сборочного фото-чертежа (фотошопил, так как первоначальная версия была с другими гайками (в конце будет видно) и более широкими шайбами).
Слева гайка и две шайбы – между ними будет крепление ремня безопасности. Зажимается таким образом, чтобы крепление ремня могло двигаться. Наверх на гайку одевается штатный декоративный колпачок.
С правой стороны шайба, новый крюк, штатная проставка – зажимается плотно, чтобы не двигалось. Шайбы, которые на фото одеты на болт не нужны – не было времени фотошопить или перефоткать – не обращайте на них внимания. Штатные стопорные шайбы не стал одевать – пользы от них в моем случае «ноль».
401-IMG_5668-(крюк-правый-с-заряженным-болтом-и-колпачком-не-подошедшим)---набор-шайб-и-гайка.jpg
Сборочный фото-чертеж


В итоге получил такую конструкцию с правой стороны. С левой – аналогично (зеркально).

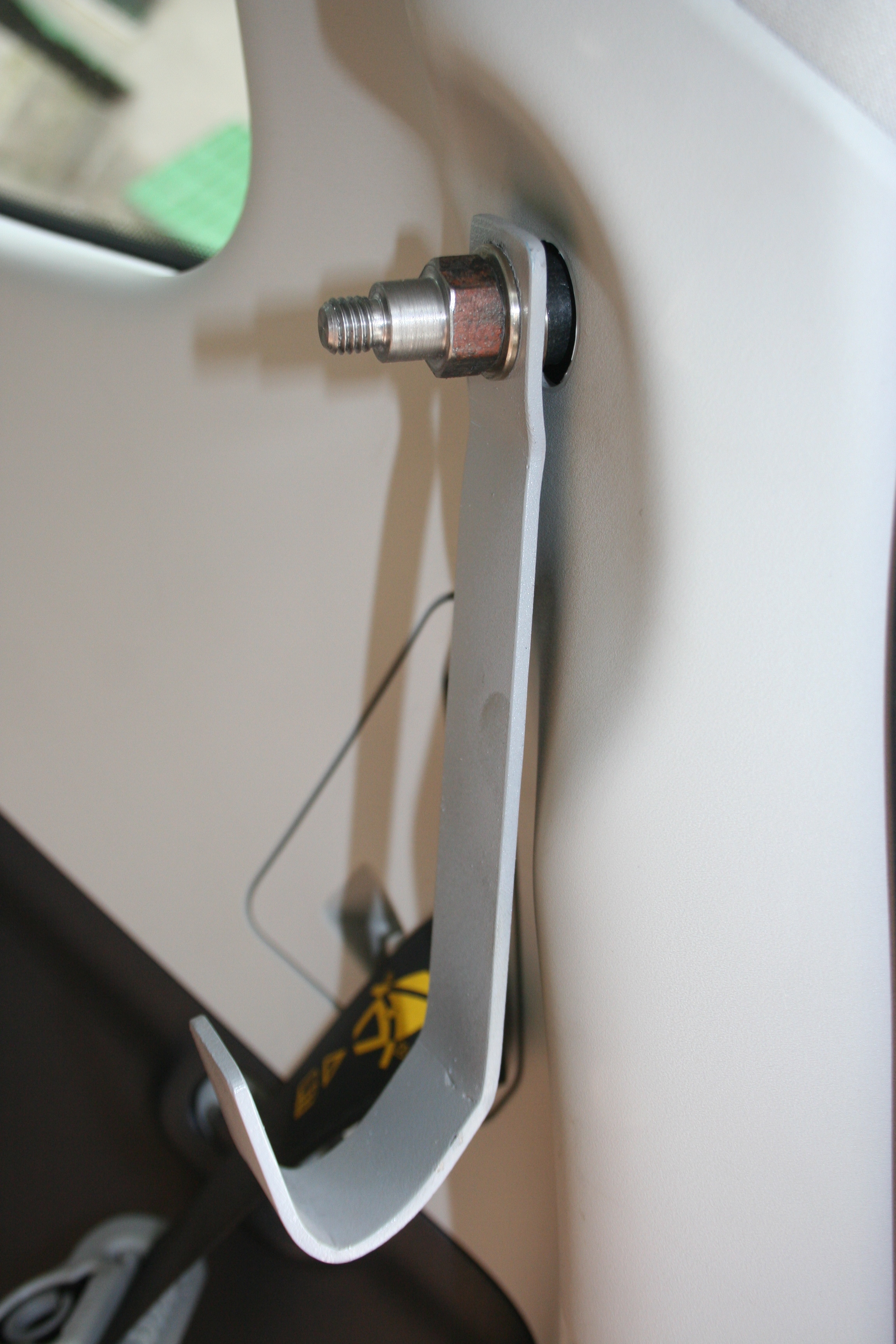

501 IMG_5671 (крюк правый установленный без ремня).jpg
Крюк правый без ремня



Одел ремень. Гайка-колпачок оказалась слишком длинной (как не пытались укоротить).
В итоге была заменена на обычную гайку.

202 IMG_5699 (штатные болты с гайками новыми вместо колпачков) - гайки новые.jpg
Новые гайки

502 IMG_5673 (крюк правый установленный с ремнем и колпачком не подошедшим) - повернуто.jpg
Крюк с ремнем и старым колпачком

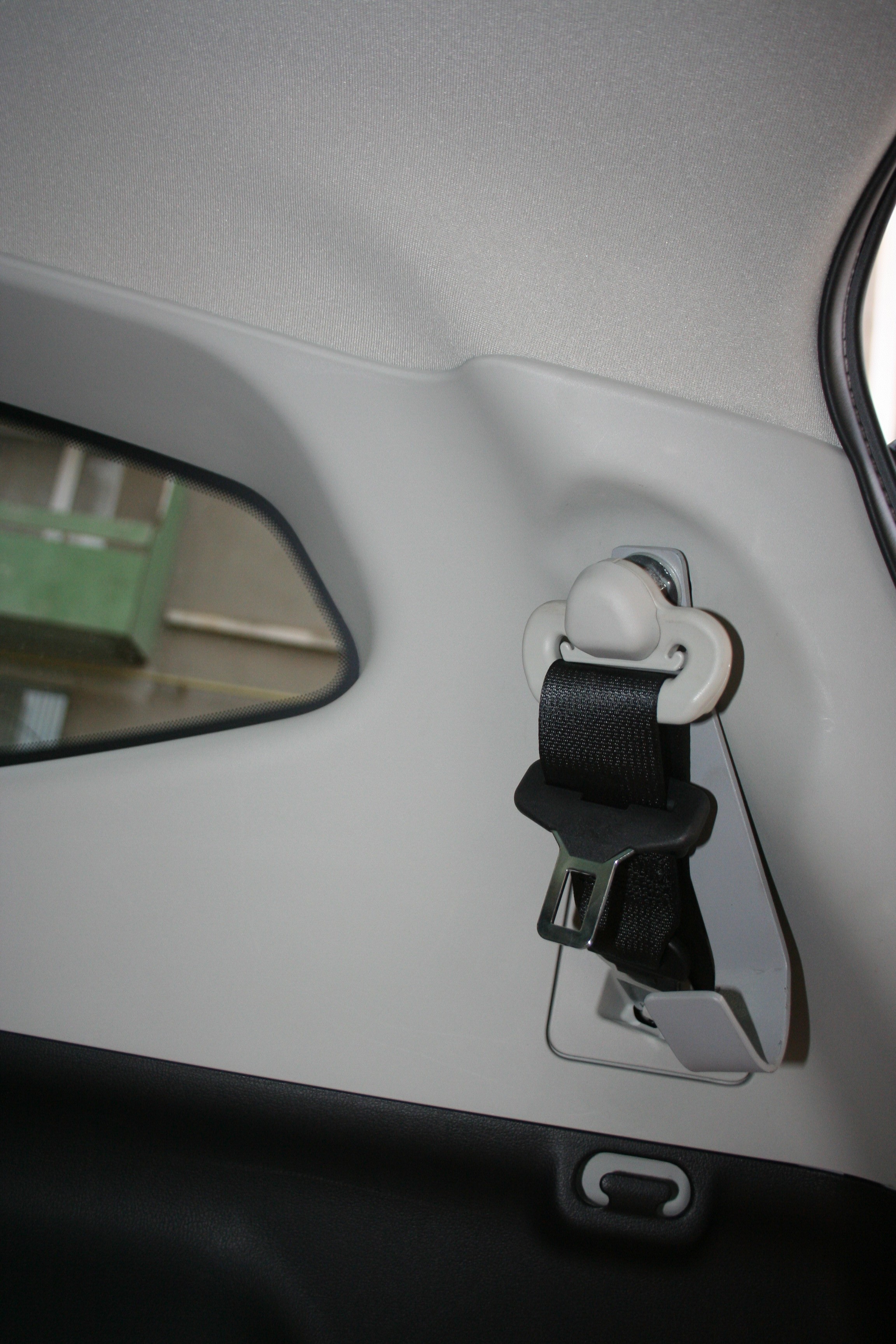

Одел штатный декоративный колпачок – вид справа.
601 IMG_5705 (финал - правый крюк с ремнем и колпачком - дальше).jpg
Финал справа 1

602 IMG_5703 (финал - правый крюк с ремнем и крышкой).jpg
Финал справа 2


Вид слева.
801 IMG_5702 (финал - левый крюк с ремнем и крышкой - дальше).jpg
Финал слева 1

802 IMG_5701 (финал - левый крюк с ремнем и крышкой).jpg
Финал слева 2


Полевые испытания показали абсолютную боеспособность… Сумки с магазина по багажнику не катаются, а стройно висят на крюках. Штатные ремни в рабочем состоянии.

Спасибо коллегам, которые помогали в реализации!
Последний раз редактировалось 7777s Чт апр 18, 2013 12:43:37, всего редактировалось 1 раз.
Kostya

Re: Крюки в багажник

Чт апр 18, 2013 12:32:54

7777s
По труду, бесспорно, пятёрка! =D>

Но... Шторка остаётся открытой, а меня это отвлекает и нервирует, честно говоря... 8)
7777s

Re: Крюки в багажник

Чт апр 18, 2013 12:40:58

Спс.

При желании их можно удлинить или укоротить... чтобы шторке не мешали.

Я ее сразу в гараж убрал и езжу без шторки.
В планах сделать больший наклон спинок.
Чешир

Re: Крюки в багажник

Чт апр 18, 2013 16:41:47

А я прицепил такой вот "прибор". Эту тесьму можно удлинить точно такой же второй и фиксировать ч-н крупное. Я так фиксировал стиральную машину при перевозке. Дёшево, лениво и сердито :kos:
Igips

Re: Крюки в багажник

Сб дек 07, 2013 15:52:11

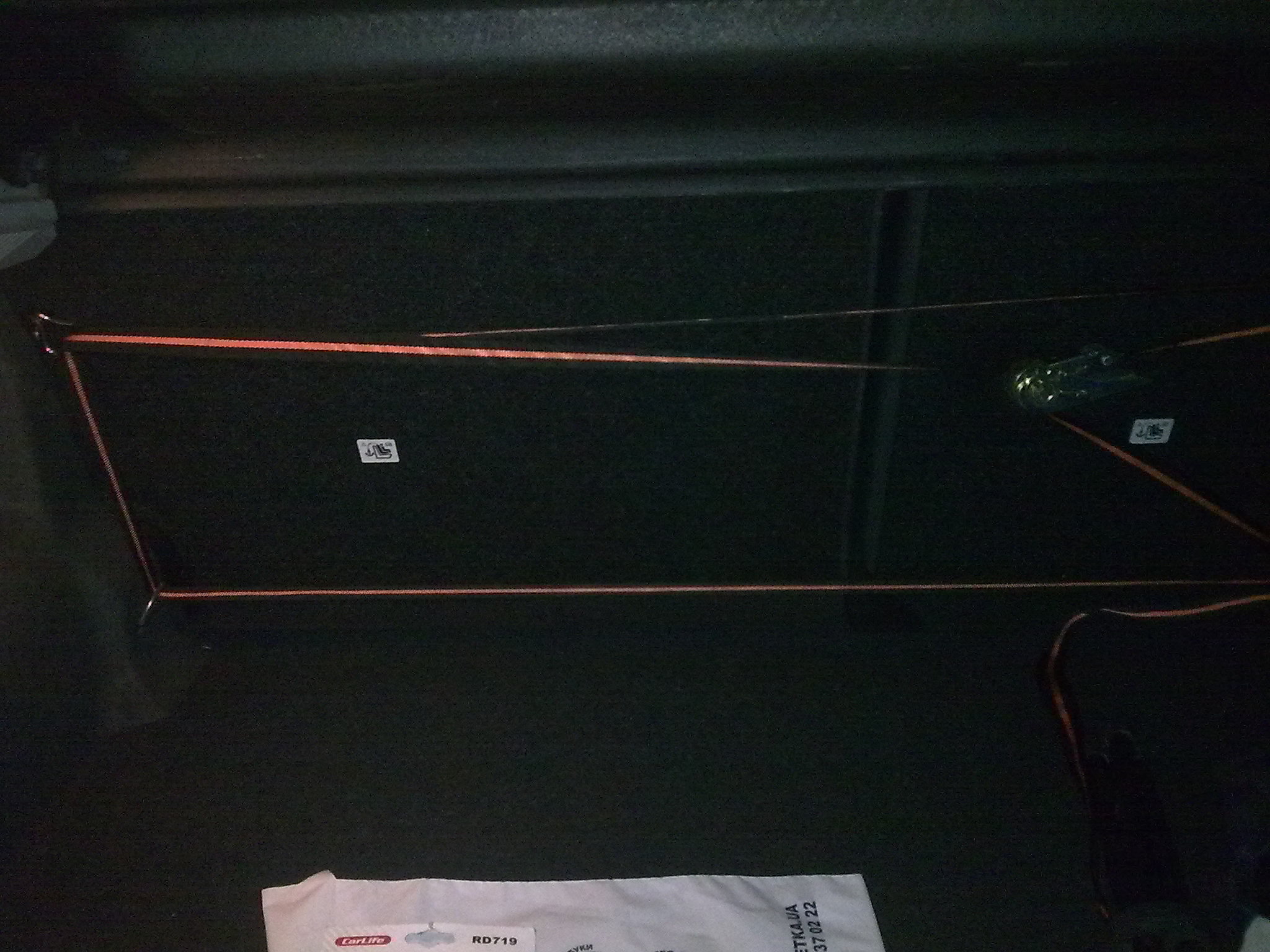

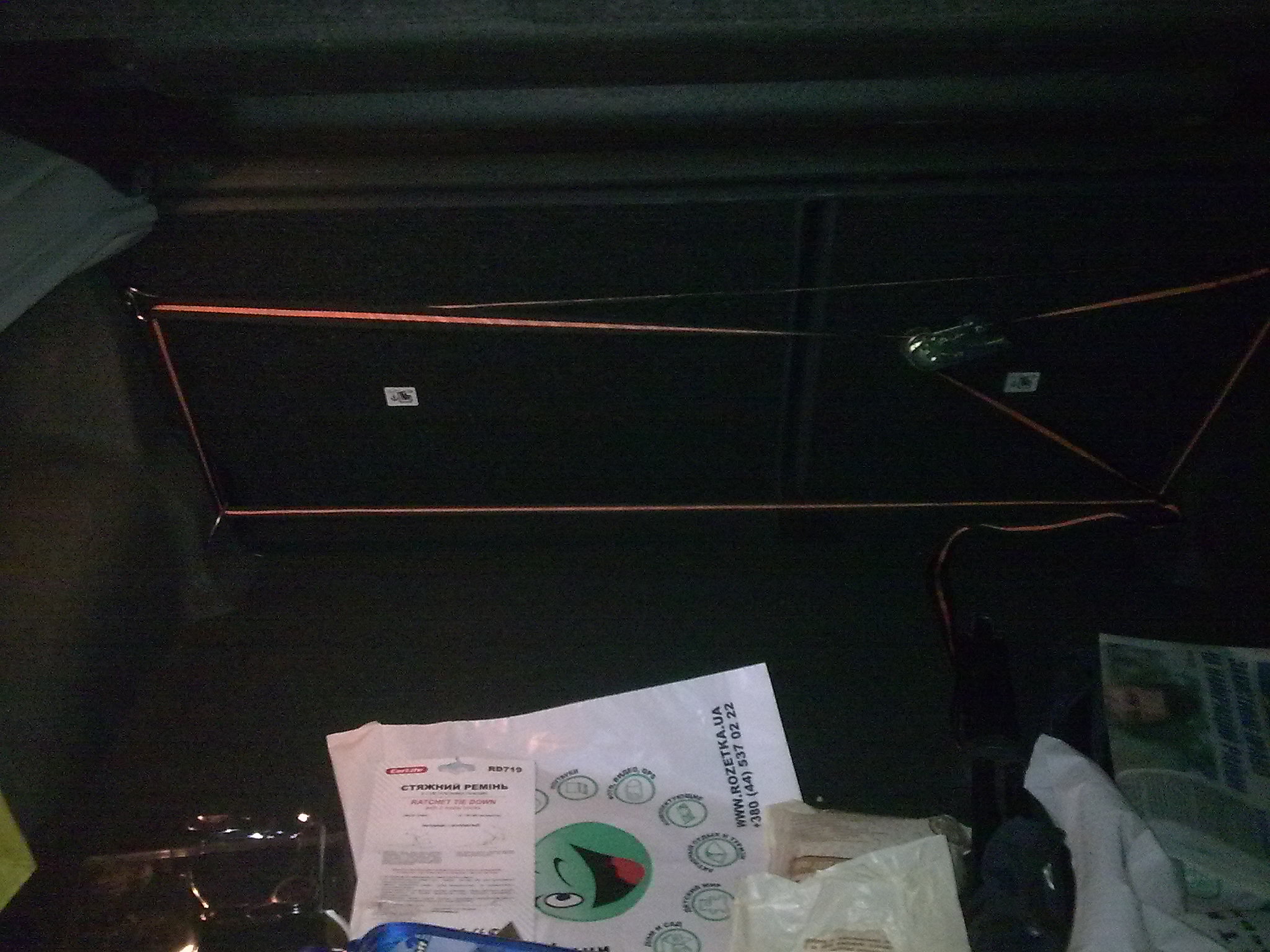

И я себе такое заделал. Очень удобно. Тоже, крючков/карабинов нацепил.
Фотки ночью, на нокию.
Вложения
Чешир

Re: Крюки в багажник

Пн дек 16, 2013 15:53:17

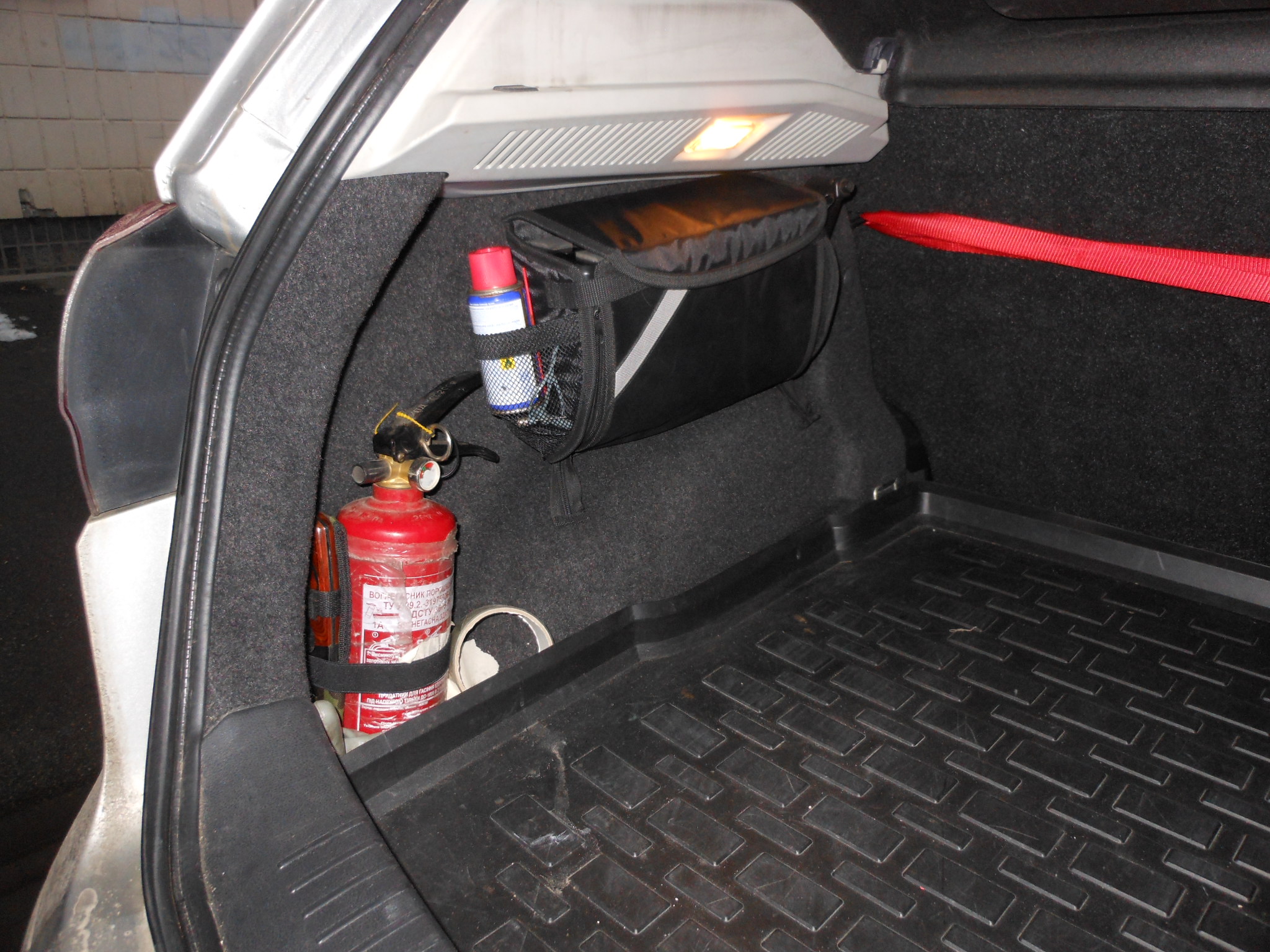

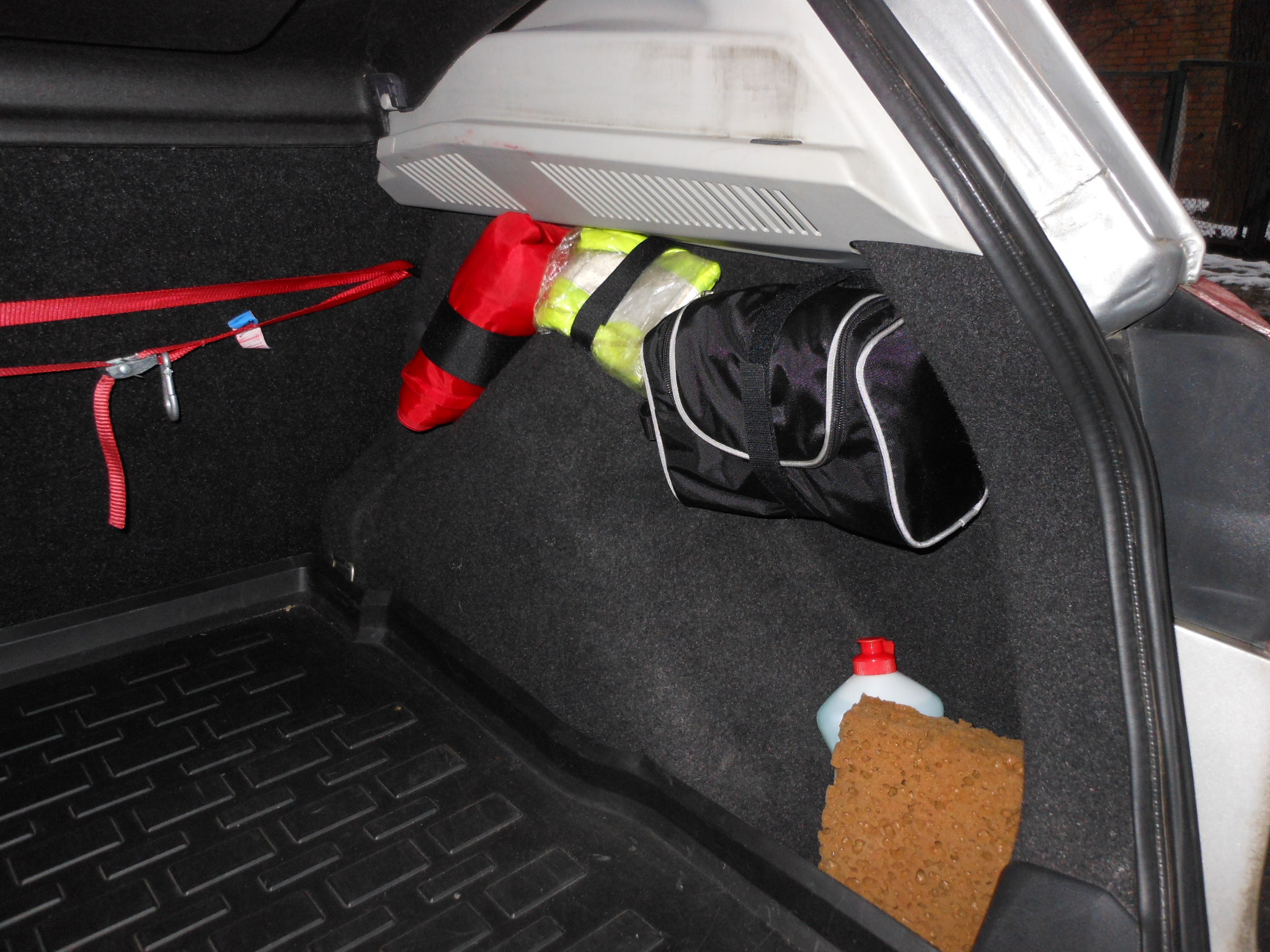

Вторая серия для ленивых. Всякая всячина, которая не влазила в запаску (типа копрессора, баллонтчика ведешки, большой тряпки-подстилки для разложенных спинок сидений, сигнального жилета, ветровки на случай дождя) возилась в специально предназначенной сумке, которая вечно болталась по багажнику. Довольно часто приходится грузиться с раскладыванием сидушек и убирать сумку в салон. Надоело. Но в борьбе лени и очумелых ручек победила лень. Но сумка всеравно надоела. Пришлось искать компромисс и создать рубрику очленивых ручек :D Звучит неоднозначно, зато правда и всеравно полезно. Короче, вышеперечисленное барахло в машине нужно и его надо было куда-то пристроить. По левому и правому борту в багажнике есть углубления, которые вроде и добавляют объем, но как-то совсем бесполезно. Вот тут очленивые ручки и нашли применение. Был куплен маленький органайзер для авто, 1 метр широкой липучки, найден дома старый несессер, ножницы, иголка с ниткой. Благодаря сим нехитрым приспособам все нужности были распиханы по бесполезным углублениям. Крепится все это очень легко. Липучка-папа очень лихо цепляется за войлочную обшивку багажника, к ней предварительно пришивается липучка-мама необходимой длины, чтобы получился хомут переменной длины. Все. Выглядит это вот таким образом.
