Крюки в багажник

[Сэнсэй]

Приветствую клуб «очумелых ручек».
Оригинальнее название придумать не смог.
Похожего тоже не замечал.
Только вот коллега с российского форума делал.
http://www.qashqai-club.ru/forum/topic/5563/


Собственно история.
Еще во время покупки кашкая+2 было решено усовершенствовать систему креплений для груза в багажнике. Так-то она почти отсутствует: есть пара креплений на боковинах багажника внизу, и пара крючков повыше (под окнами). Для чего они придуманы – даже в салоне не решились отвечать. Будем считать, что для красоты.

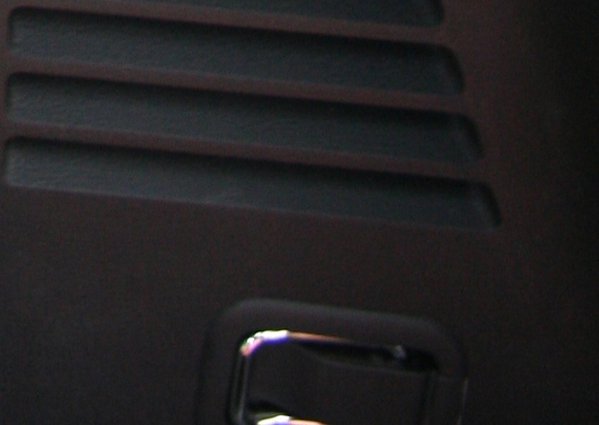

000 IMG_5665 - крепление штатное внизу на боковине.jpg (105.53 KiB) Просмотров: 8686

Крепление штатное внизу на боковине

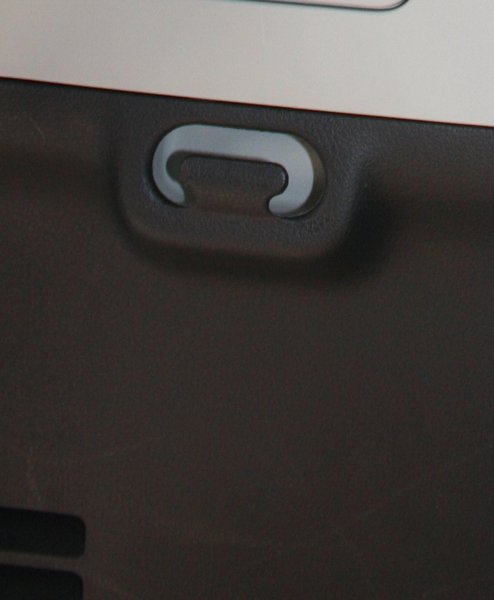

000 IMG_5662 - крепление для сумок - хлипкое.jpg (292.22 KiB) Просмотров: 8686

Крепление штатное вверху - очень хлипкое

В кашкае+2 есть третий ряд сидений со своими ремнями безопасности.
Их то и было решено использовать для крепления приличных крюков для сумок.

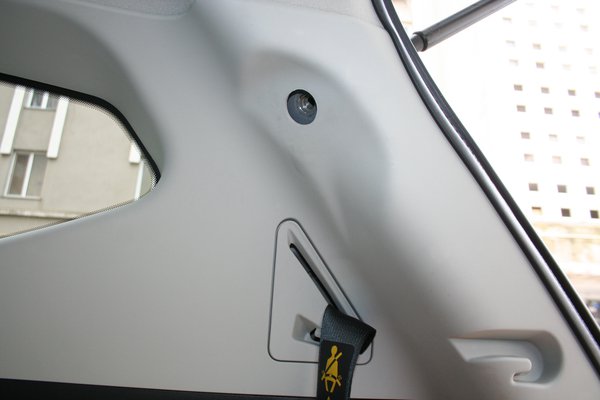

Вид ремней безопасности третьего ряда со снятыми болтами.

002 IMG_5664 (правая стойка со снятым ремнем).jpg (2.31 MiB) Просмотров: 8686

Правая стойка со снятым ремнем

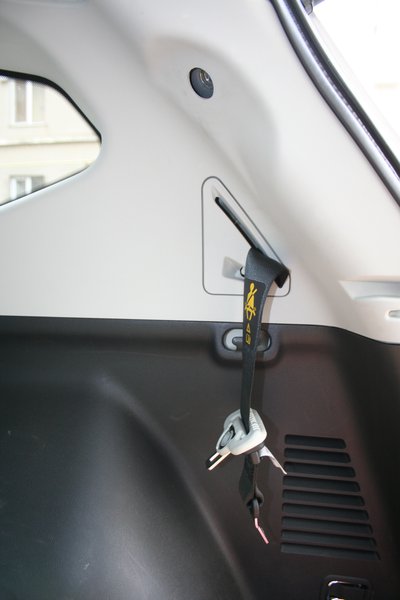

001 IMG_5665 (правая стойка со снятым ремнем - дальше).jpg (2.25 MiB) Просмотров: 8686

Правая стойка со снятым ремнем - дальше

Собственно болты с проставками.

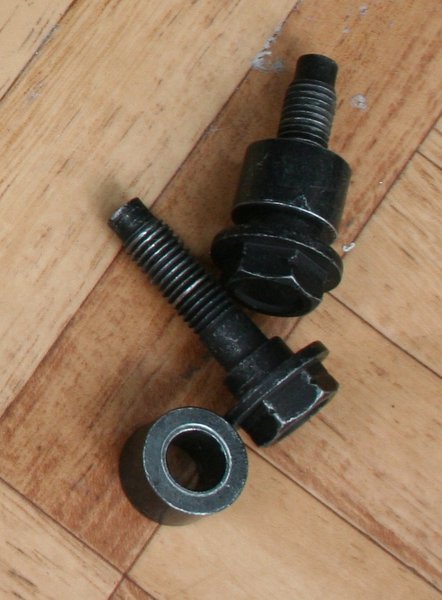

010 IMG_5652 (крюки профиль и болты стандартные) - копия - болты только.jpg (290.32 KiB) Просмотров: 8686

Штатные болты крепления ремней безопасности третьего ряда

Они же со штатными колпачками и стопорными шайбами (чтобы проставки не выпадали).

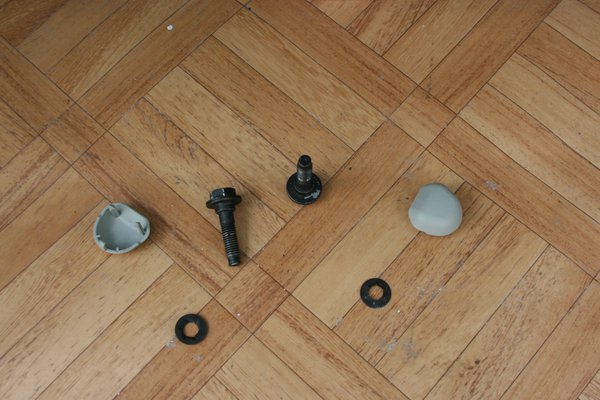

013 IMG_5675 (штатные болты со стопорными кольцами и крышками).jpg (2.9 MiB) Просмотров: 8686

Штатные болты со стопорными кольцами и декоративными колпачками

Крюки были изготовлены из листовой стали толщиной 4 мм.

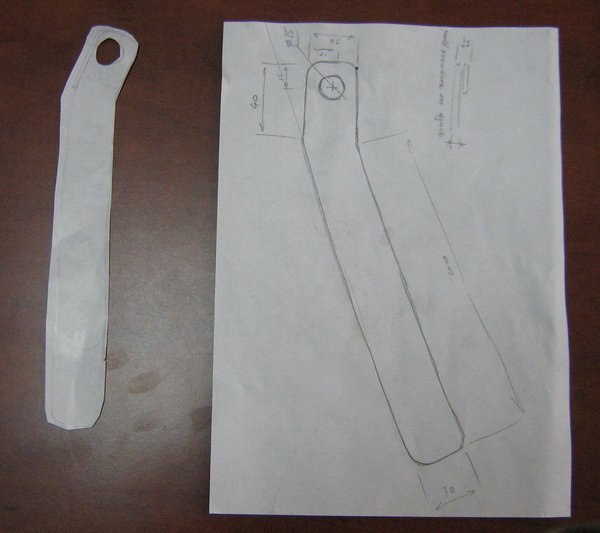

110 IMG_3632-х.jpg (293.36 KiB) Просмотров: 8686

Эскиз

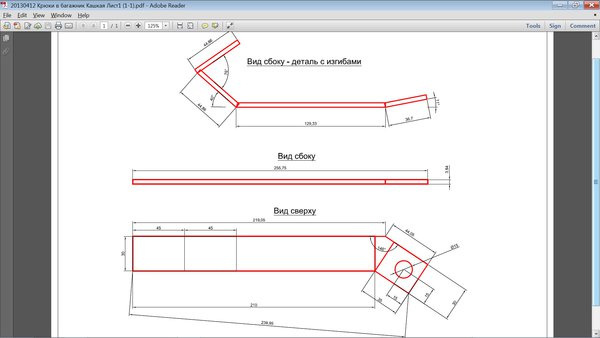

110 Чертеж крюков.jpg (217.71 KiB) Просмотров: 8686

Чертеж

После выгибания и покраски получилось так.

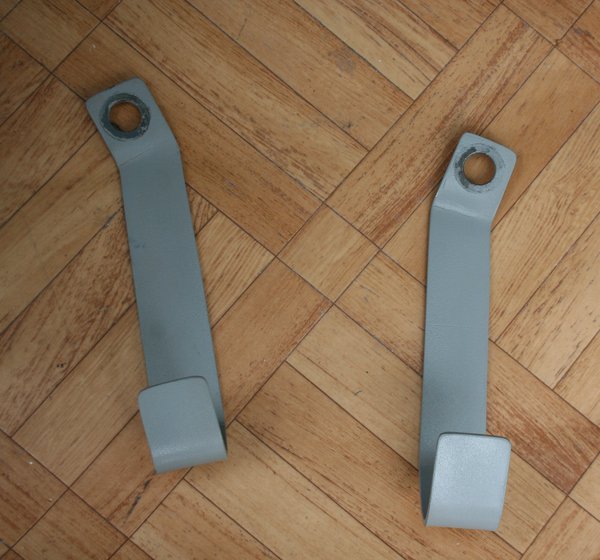

111 IMG_5650 (крюки фас и болты стандартные) - крюки.jpg (2.09 MiB) Просмотров: 8686

Крюки - фас

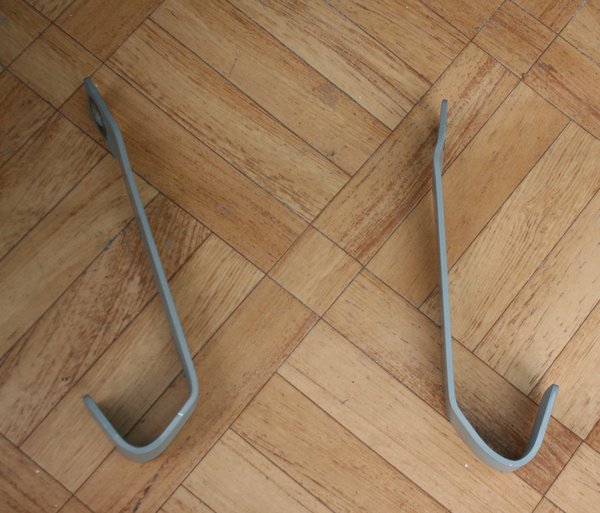

112 IMG_5652 (крюки профиль и болты стандартные) - крюки.jpg (2.06 MiB) Просмотров: 8686

Крюки - профиль

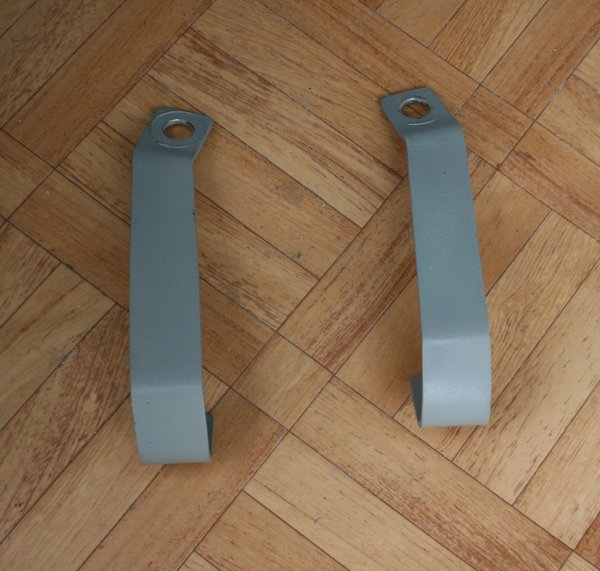

113 IMG_5655 (крюки тыл и болты стандартные) - крюки.jpg (1.55 MiB) Просмотров: 8686

Крюки - тыл

Для крепления их на штатные места с возможностью дополнительного крепления ремней безопасности были изготовлены модернизированные болты. Шайбы нужны для «плотного прижимания» крюков и «мягкого фиксирования» ремней безопасности. Штатные проставки использованы по назначению.

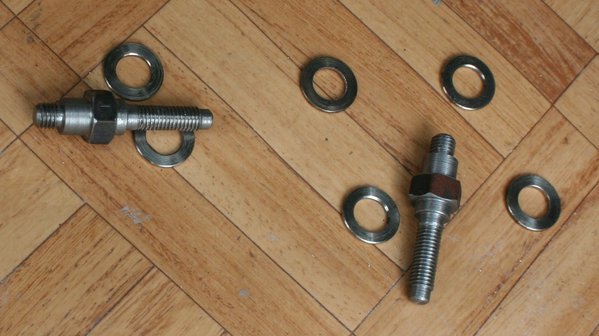

201 IMG_5657 (болты новые с шайбами и колпачками не подошедшими) - только новые болты и шайбы.jpg (626.46 KiB) Просмотров: 8686

Новые болты

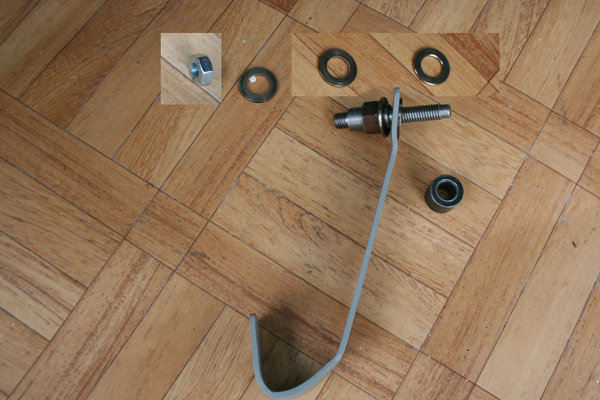

Что-то типа сборочного фото-чертежа (фотошопил, так как первоначальная версия была с другими гайками (в конце будет видно) и более широкими шайбами).
Слева гайка и две шайбы – между ними будет крепление ремня безопасности. Зажимается таким образом, чтобы крепление ремня могло двигаться. Наверх на гайку одевается штатный декоративный колпачок.
С правой стороны шайба, новый крюк, штатная проставка – зажимается плотно, чтобы не двигалось. Шайбы, которые на фото одеты на болт не нужны – не было времени фотошопить или перефоткать – не обращайте на них внимания. Штатные стопорные шайбы не стал одевать – пользы от них в моем случае «ноль».

401-IMG_5668-(крюк-правый-с-заряженным-болтом-и-колпачком-не-подошедшим)---набор-шайб-и-гайка.jpg (1.15 MiB) Просмотров: 8686

Сборочный фото-чертеж

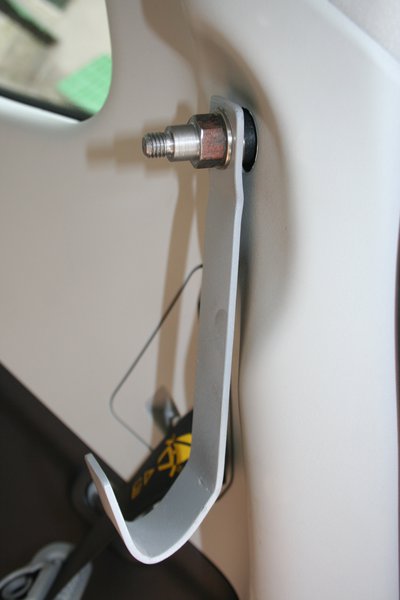

В итоге получил такую конструкцию с правой стороны. С левой – аналогично (зеркально).

501 IMG_5671 (крюк правый установленный без ремня).jpg (2.32 MiB) Просмотров: 8686

Крюк правый без ремня

Одел ремень. Гайка-колпачок оказалась слишком длинной (как не пытались укоротить).
В итоге была заменена на обычную гайку.

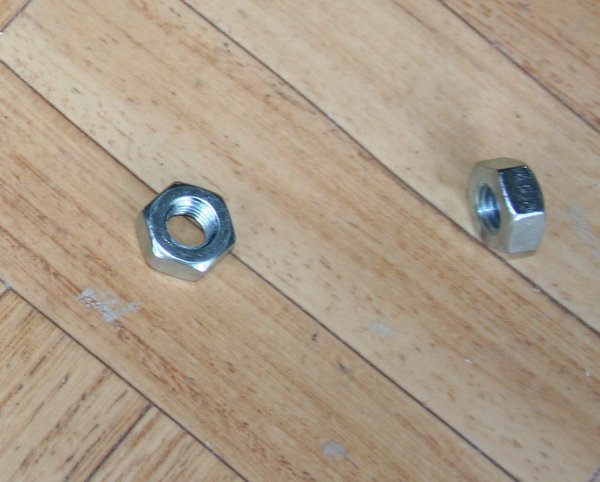

202 IMG_5699 (штатные болты с гайками новыми вместо колпачков) - гайки новые.jpg (192.75 KiB) Просмотров: 8686

Новые гайки

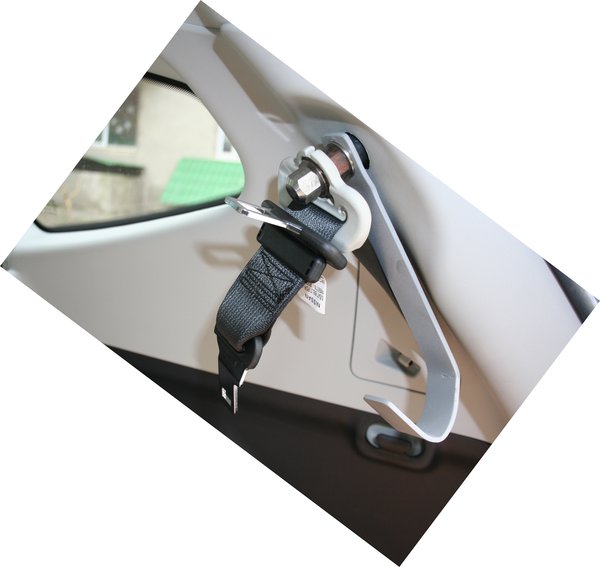

502 IMG_5673 (крюк правый установленный с ремнем и колпачком не подошедшим) - повернуто.jpg (3.04 MiB) Просмотров: 8686

Крюк с ремнем и старым колпачком

Одел штатный декоративный колпачок – вид справа.

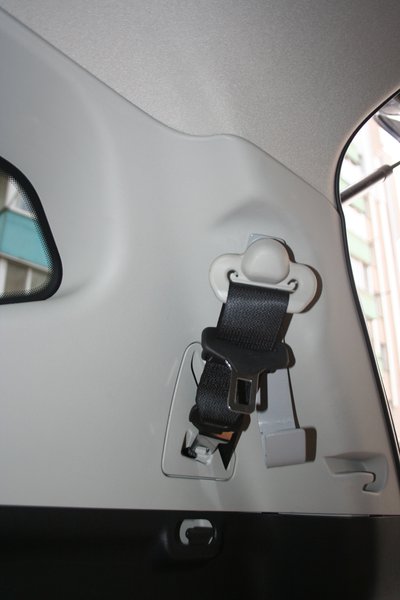

601 IMG_5705 (финал - правый крюк с ремнем и колпачком - дальше).jpg (1.13 MiB) Просмотров: 8686

Финал справа 1

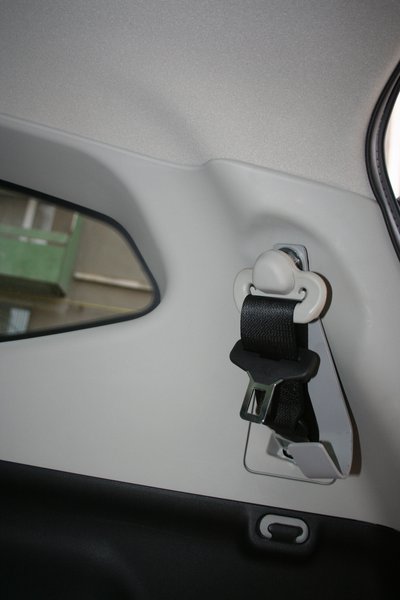

602 IMG_5703 (финал - правый крюк с ремнем и крышкой).jpg (1.27 MiB) Просмотров: 8686

Финал справа 2

Вид слева.

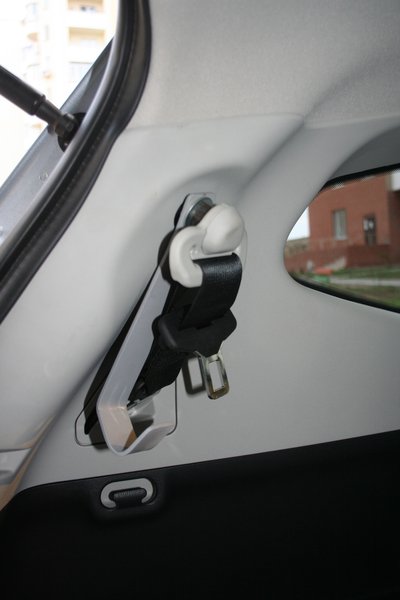

801 IMG_5702 (финал - левый крюк с ремнем и крышкой - дальше).jpg (1007.92 KiB) Просмотров: 8686

Финал слева 1

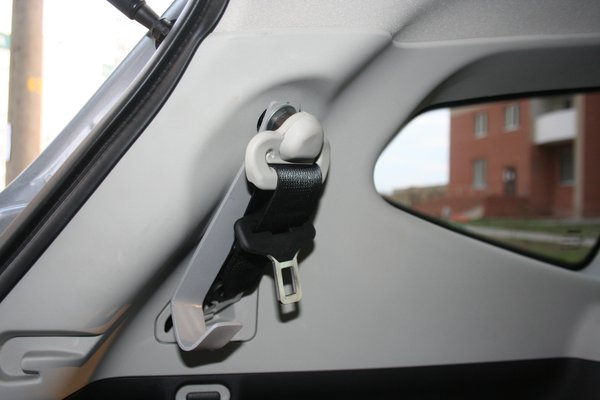

802 IMG_5701 (финал - левый крюк с ремнем и крышкой).jpg (1.1 MiB) Просмотров: 8686

Финал слева 2

Полевые испытания показали абсолютную боеспособность… Сумки с магазина по багажнику не катаются, а стройно висят на крюках. Штатные ремни в рабочем состоянии.

Спасибо коллегам, которые помогали в реализации!

[Kostya]

7777s
По труду, бесспорно, пятёрка!

Но... Шторка остаётся открытой, а меня это отвлекает и нервирует, честно говоря...

[7777s]

Спс.

При желании их можно удлинить или укоротить... чтобы шторке не мешали.

Я ее сразу в гараж убрал и езжу без шторки.
В планах сделать больший наклон спинок.

[Чешир]

А я прицепил такой вот "прибор". Эту тесьму можно удлинить точно такой же второй и фиксировать ч-н крупное. Я так фиксировал стиральную машину при перевозке. Дёшево, лениво и сердито



[Igips]

И я себе такое заделал. Очень удобно. Тоже, крючков/карабинов нацепил.
Фотки ночью, на нокию.

[BMB]

Вторая серия для ленивых. Всякая всячина, которая не влазила в запаску (типа копрессора, баллонтчика ведешки, большой тряпки-подстилки для разложенных спинок сидений, сигнального жилета, ветровки на случай дождя) возилась в специально предназначенной сумке, которая вечно болталась по багажнику. Довольно часто приходится грузиться с раскладыванием сидушек и убирать сумку в салон. Надоело. Но в борьбе лени и очумелых ручек победила лень. Но сумка всеравно надоела. Пришлось искать компромисс и создать рубрику очленивых ручек Звучит неоднозначно, зато правда и всеравно полезно. Короче, вышеперечисленное барахло в машине нужно и его надо было куда-то пристроить. По левому и правому борту в багажнике есть углубления, которые вроде и добавляют объем, но как-то совсем бесполезно. Вот тут очленивые ручки и нашли применение. Был куплен маленький органайзер для авто, 1 метр широкой липучки, найден дома старый несессер, ножницы, иголка с ниткой. Благодаря сим нехитрым приспособам все нужности были распиханы по бесполезным углублениям. Крепится все это очень легко. Липучка-папа очень лихо цепляется за войлочную обшивку багажника, к ней предварительно пришивается липучка-мама необходимой длины, чтобы получился хомут переменной длины. Все. Выглядит это вот таким образом.




[BMB]

Чешир

Шаман и демон!

[Alex32]

А я купил сетку, которая крепится на штатные зацепы, и все сумки удобно прижаты сеткой....цена вопроса 150 грв ..))

[Чешир]

Чешир

Шаман и демон!

[Ghorgh]

Гы, а ножик как у меня - прижился возле огнетушителя

[7777s]

А я купил сетку, которая крепится на штатные зацепы, и все сумки удобно прижаты сеткой....цена вопроса 150 грв ..))

уж не знаю... 150 ли.
я в АТЛ купил две за эти деньги)))

тоже складываю в них все.

[7777s]

бесполезным углублениям.

Оказывается, не такие уж они и бесполезные)
У меня как раз из-за тех углублений коляска нормально ложится (хотя у меня +2 - там немного другая конфигурация багажника).

Крепится все это очень легко. Липучка-папа очень лихо цепляется за войлочную обшивку багажника, к ней предварительно пришивается липучка-мама необходимой длины, чтобы получился хомут переменной длины. Все. Выглядит это вот таким образом.

А на кочках не ослаблятся (хомут тот)?
Выглядит хорошо - но дороги то у нас не очень хорошие)

[7777s]

И еще в Q+2 удобная ниша для хранения полки...
туда как раз весь полезный мусор и складывается.

а два кармана по бокам, закрытые пластиковыми крышками, очень удобно использовать для бутылок с омывайкой, если эти самые крышки поснимать.

Вот они - по бокам от ниши (правда, не пластиковые, а в оббивке).

[Чешир]

[/quote]
А на кочках не ослаблятся (хомут тот)?
Выглядит хорошо - но дороги то у нас не очень хорошие)[/quote]
Не-а, не ослабляется. Колдобины выдерживает, а вот с трамплина не пробовал. Можно еще снаружи в крыло вот так попробовать

[Чешир]

Гы, а ножик как у меня - прижился возле огнетушителя

А под огнетушителем у тебя тоже граната?
