Крюки в багажник

[Сэнсэй]

Приветствую клуб «очумелых ручек».
Оригинальнее название придумать не смог.
Похожего тоже не замечал.
Только вот коллега с российского форума делал.
http://www.qashqai-club.ru/forum/topic/5563/


Собственно история.
Еще во время покупки кашкая+2 было решено усовершенствовать систему креплений для груза в багажнике. Так-то она почти отсутствует: есть пара креплений на боковинах багажника внизу, и пара крючков повыше (под окнами). Для чего они придуманы – даже в салоне не решились отвечать. Будем считать, что для красоты.

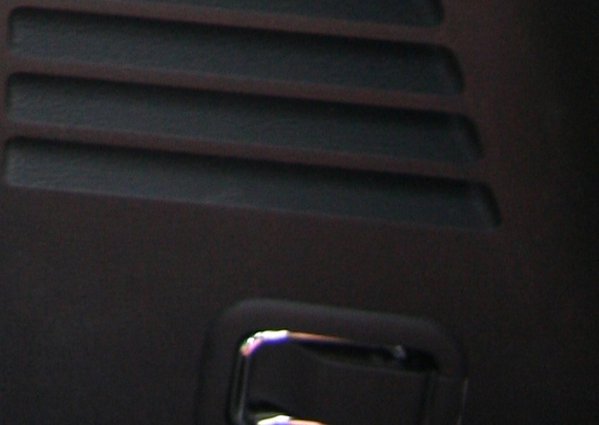

000 IMG_5665 - крепление штатное внизу на боковине.jpg (105.53 KiB) Просмотров: 8687

Крепление штатное внизу на боковине

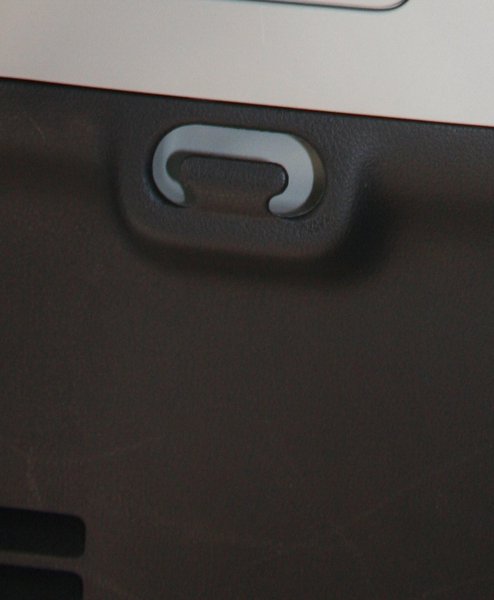

000 IMG_5662 - крепление для сумок - хлипкое.jpg (292.22 KiB) Просмотров: 8687

Крепление штатное вверху - очень хлипкое

В кашкае+2 есть третий ряд сидений со своими ремнями безопасности.
Их то и было решено использовать для крепления приличных крюков для сумок.

Вид ремней безопасности третьего ряда со снятыми болтами.

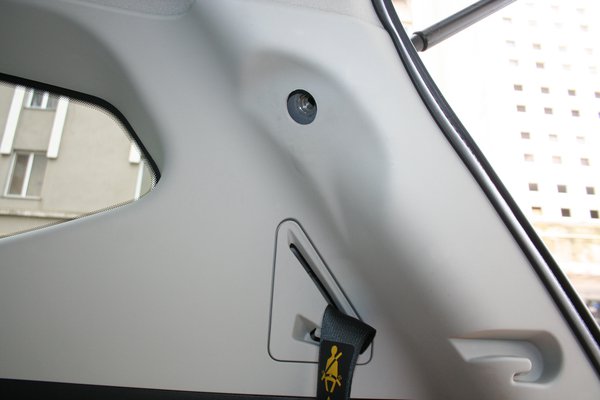

002 IMG_5664 (правая стойка со снятым ремнем).jpg (2.31 MiB) Просмотров: 8687

Правая стойка со снятым ремнем

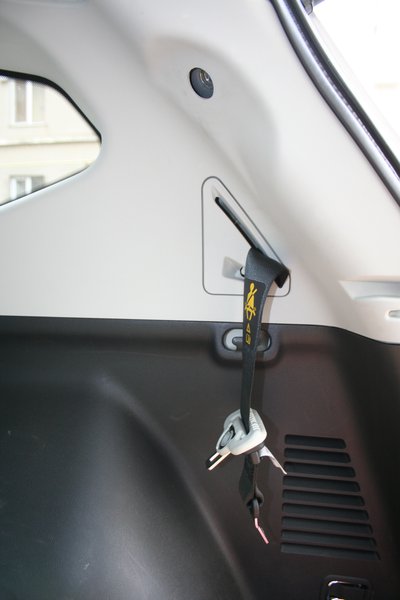

001 IMG_5665 (правая стойка со снятым ремнем - дальше).jpg (2.25 MiB) Просмотров: 8687

Правая стойка со снятым ремнем - дальше

Собственно болты с проставками.

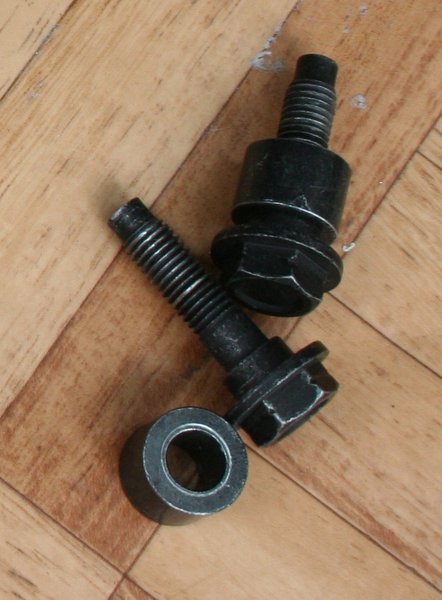

010 IMG_5652 (крюки профиль и болты стандартные) - копия - болты только.jpg (290.32 KiB) Просмотров: 8687

Штатные болты крепления ремней безопасности третьего ряда

Они же со штатными колпачками и стопорными шайбами (чтобы проставки не выпадали).

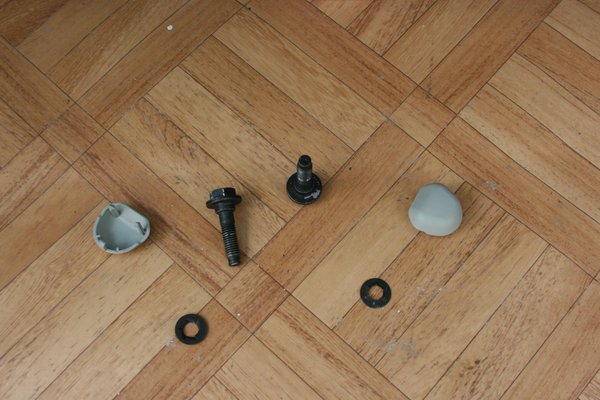

013 IMG_5675 (штатные болты со стопорными кольцами и крышками).jpg (2.9 MiB) Просмотров: 8687

Штатные болты со стопорными кольцами и декоративными колпачками

Крюки были изготовлены из листовой стали толщиной 4 мм.

110 IMG_3632-х.jpg (293.36 KiB) Просмотров: 8687

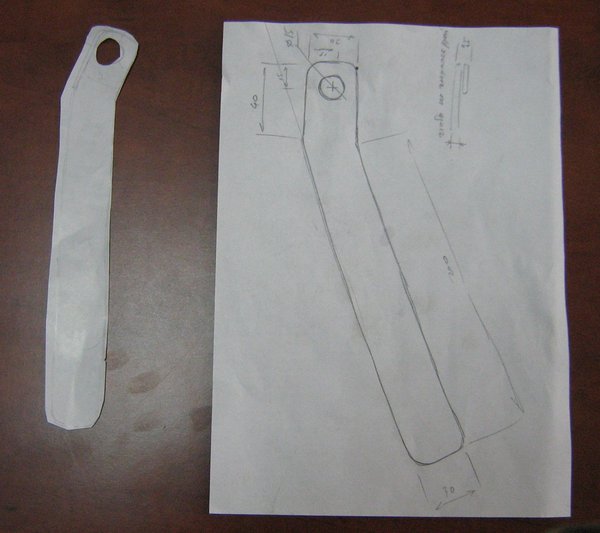

Эскиз

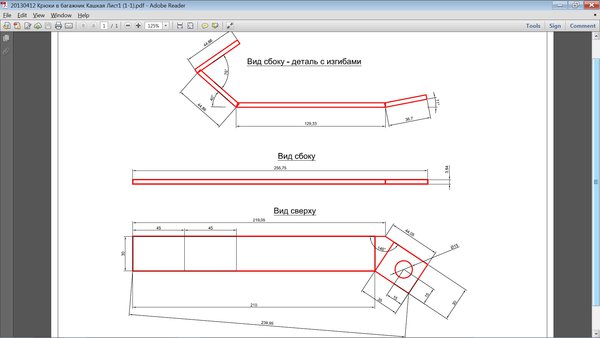

110 Чертеж крюков.jpg (217.71 KiB) Просмотров: 8687

Чертеж

После выгибания и покраски получилось так.

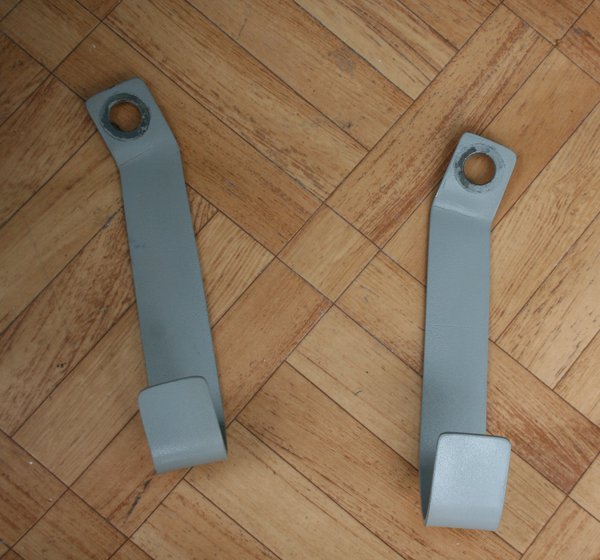

111 IMG_5650 (крюки фас и болты стандартные) - крюки.jpg (2.09 MiB) Просмотров: 8687

Крюки - фас

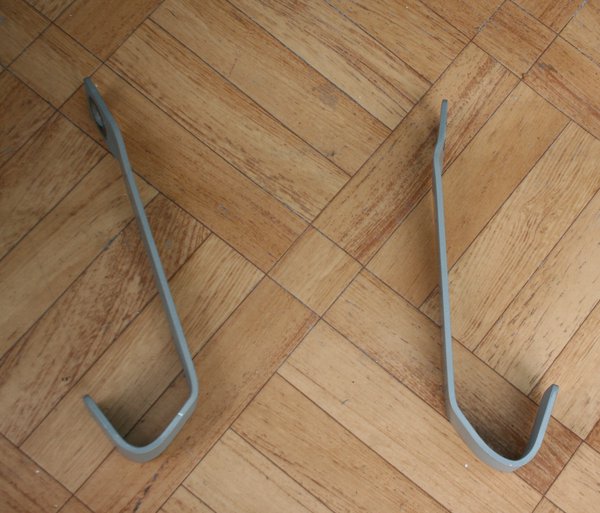

112 IMG_5652 (крюки профиль и болты стандартные) - крюки.jpg (2.06 MiB) Просмотров: 8687

Крюки - профиль

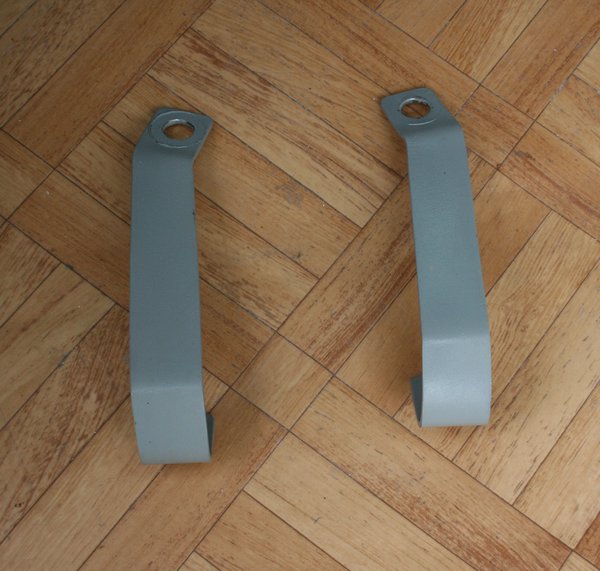

113 IMG_5655 (крюки тыл и болты стандартные) - крюки.jpg (1.55 MiB) Просмотров: 8687

Крюки - тыл

Для крепления их на штатные места с возможностью дополнительного крепления ремней безопасности были изготовлены модернизированные болты. Шайбы нужны для «плотного прижимания» крюков и «мягкого фиксирования» ремней безопасности. Штатные проставки использованы по назначению.

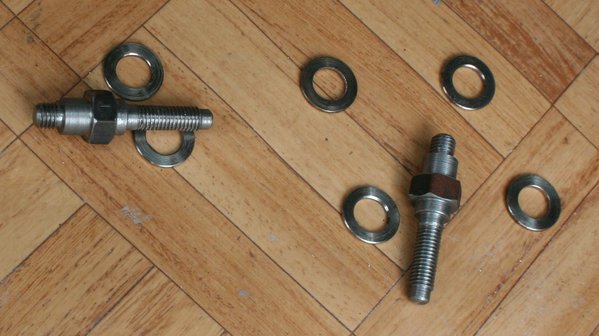

201 IMG_5657 (болты новые с шайбами и колпачками не подошедшими) - только новые болты и шайбы.jpg (626.46 KiB) Просмотров: 8687

Новые болты

Что-то типа сборочного фото-чертежа (фотошопил, так как первоначальная версия была с другими гайками (в конце будет видно) и более широкими шайбами).
Слева гайка и две шайбы – между ними будет крепление ремня безопасности. Зажимается таким образом, чтобы крепление ремня могло двигаться. Наверх на гайку одевается штатный декоративный колпачок.
С правой стороны шайба, новый крюк, штатная проставка – зажимается плотно, чтобы не двигалось. Шайбы, которые на фото одеты на болт не нужны – не было времени фотошопить или перефоткать – не обращайте на них внимания. Штатные стопорные шайбы не стал одевать – пользы от них в моем случае «ноль».

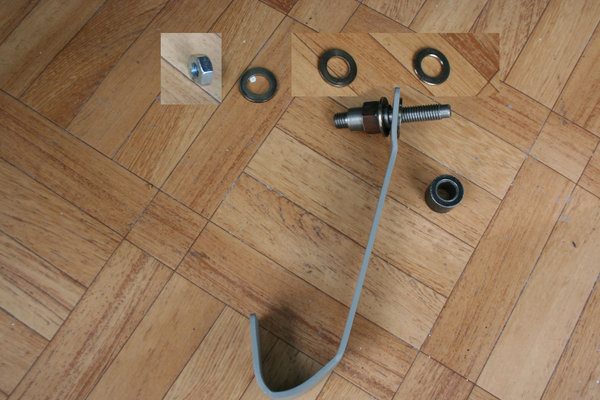

401-IMG_5668-(крюк-правый-с-заряженным-болтом-и-колпачком-не-подошедшим)---набор-шайб-и-гайка.jpg (1.15 MiB) Просмотров: 8687

Сборочный фото-чертеж

В итоге получил такую конструкцию с правой стороны. С левой – аналогично (зеркально).

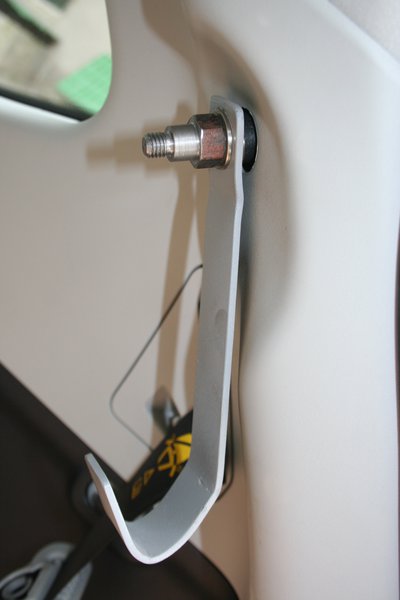

501 IMG_5671 (крюк правый установленный без ремня).jpg (2.32 MiB) Просмотров: 8687

Крюк правый без ремня

Одел ремень. Гайка-колпачок оказалась слишком длинной (как не пытались укоротить).
В итоге была заменена на обычную гайку.

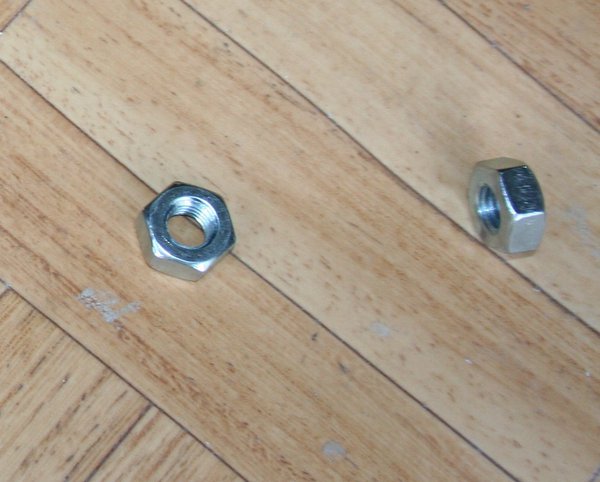

202 IMG_5699 (штатные болты с гайками новыми вместо колпачков) - гайки новые.jpg (192.75 KiB) Просмотров: 8687

Новые гайки

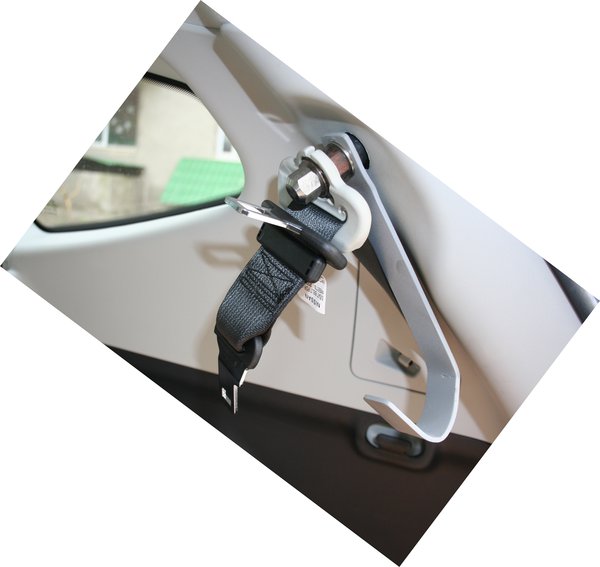

502 IMG_5673 (крюк правый установленный с ремнем и колпачком не подошедшим) - повернуто.jpg (3.04 MiB) Просмотров: 8687

Крюк с ремнем и старым колпачком

Одел штатный декоративный колпачок – вид справа.

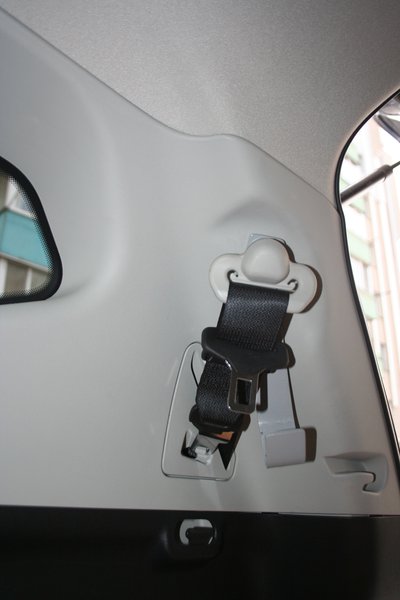

601 IMG_5705 (финал - правый крюк с ремнем и колпачком - дальше).jpg (1.13 MiB) Просмотров: 8687

Финал справа 1

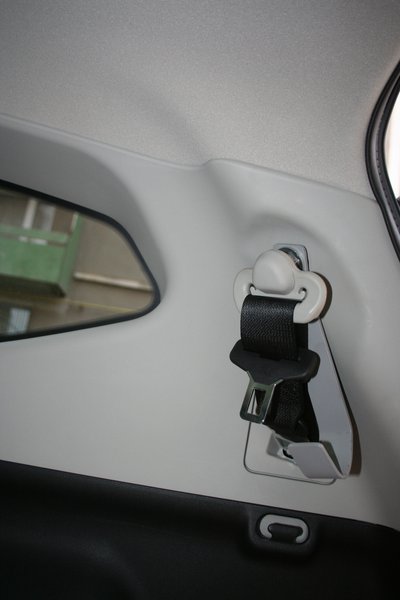

602 IMG_5703 (финал - правый крюк с ремнем и крышкой).jpg (1.27 MiB) Просмотров: 8687

Финал справа 2

Вид слева.

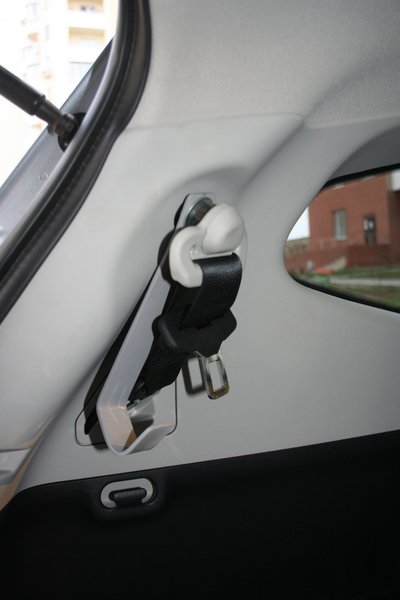

801 IMG_5702 (финал - левый крюк с ремнем и крышкой - дальше).jpg (1007.92 KiB) Просмотров: 8687

Финал слева 1

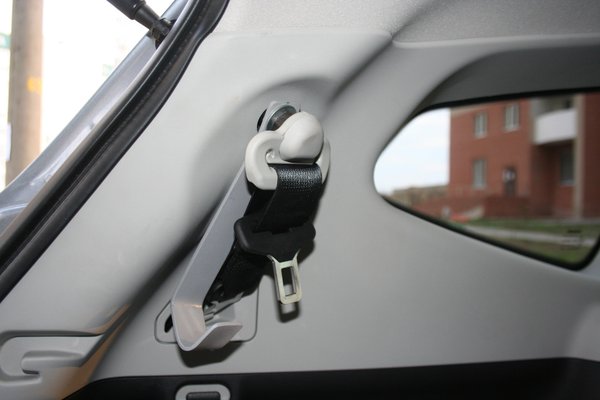

802 IMG_5701 (финал - левый крюк с ремнем и крышкой).jpg (1.1 MiB) Просмотров: 8687

Финал слева 2

Полевые испытания показали абсолютную боеспособность… Сумки с магазина по багажнику не катаются, а стройно висят на крюках. Штатные ремни в рабочем состоянии.

Спасибо коллегам, которые помогали в реализации!
