Улучшаем качество работы GPS китайских смартфонов

[Сигналкин]

Проблему качества приема ( уменьшение погрешности, увеличение кол. видимых спутников ) я решил кардинальным методом работающим ( как я потом выяснил на просторах инета ) вопреки всех законов физики - впаял кусок проволки вместо антены. Народ пишет нельзя, GPS антена дело тонкое, угробите аппарат и т.д. Ну вообщем ентот процесс я не рекомендую повторять. Да и не спешите возможно поможет простой софтовый способ о котором речь далее. Хотя кусок проволки мне помог и погрешность уменьшилась почти в двое, если раньше было 20-30, то сейчас 10-20 метров.
Осталась у меня проблема "холодного" ( да и не тока "холодного" ) старта. Да и вообще поиск спутников занимал ну очень много времени, а иногда и ваще не удавался "лок". Перепробовал кучу приложений для улучшения работы GPS - результата нет.
И вот недавече наткнулся на следующую инструкцию:
Оригинал здесь Оптимальный метод настройки GPS для устройств на платформе MTK6589

краткая инструкция по настройке GPS (метод GPS+EPO), Необходим ROOT :
1) /data/misc/mtkgps.dat , /data/misc/EPO.dat /system/etc/gps.conf должны быть удалены.(удаляем через файловый менеджер с поддержкой Root и корневого доступа)
2) в "настройки - данные о местоположении"
GPS должен быть включен
EPO должно быть включено и скачано(то есть мы его заново скачиваем - так как EPO.dat мы удалили перед этим)
A-GPS выключен!(это обязательно!)[и не включать после, иначе работать нормально перестанет]
4)перезагружаем телефон с выниманием батареи
5) заходим в инженерное меню (код для входа в инженерное меню для Вашего телефона шукайте в инете) - пункт location - там будут 2 подпункта (location based service и YGPS)
6)Выходим на улицу в место где GPS ловится максимально хорошо. и просто заходим в YGPS (кнопки не нажимаем!), в течении 3-10 минут дожидаемся фикса(это относительно долго).
как только фикс будет достигнут - выходим из YGPS кнопкой назад, и заходим в YGPS еще раз, теперь самое главное:
на 2 запуск GPS должны появится красные спутники, но не сразу 10-12 , а в течении 2х секунд будут добавлятся по 1-3 штуки - пример :
1 - 3 -7 - 9 красных точек.
если точки появляются постепенно (например сначала 5 потом еще 5 - в течении секунды) - значит EPO настроено правильно. если они появились одновременно(сразу раз и все точки) - EPO не работает
7) пробуем GPS в навигационных программах.

Моя жужа работает на MTK6577T в инструкции говорится о MTK6589. Но после всех предыдущих экспериментов терять мне уже было нечего.
Пробую.
И о чудо!
Жужа теперь ловит спутники при "холодном" старте за 10-20 секунд!
Сегодня ехал на работу и тихо радовался - количество спутников от 6/8 до 11/12. 70 % пути - 8/8, погрешность 8-20 метров. И это при том что в Киеве сегодня дождь и облачность под 100 %.
Мало того данный метод ( без использования A-GPS ) не требует для ускорения поиска спутников подключения к инету! Данные EPO скачиваются один раз и обновлять их нужно не чаще одного раза в месяц.
Значит уже можно не боятся заблудится в чистом поле без инета
Это конечно не итз зе Сони с погрешностью в 3 метра и кол. спутников под 20. Но меня достигнутый результат вполне устраивает.
Думаю этот метод вполне подходит для всех MTKшных китайских самртов.
Еще один момент ( это касается не только Китайских смартов ) для работы GPS очень важно - ТОЧНОЕ время на вашем смарте, Я себе установил софтинку ClockSync которая автоматом раз в три часа синхронизирует время.

з.ы. Еще больше улучшить качество приема поможет танец с бубном, после каждого, выше описанного шага, надо три раза ударить в бубен, у кого нет бубна подойдет пионЭрский барабан.

[Torpedo]

вопреки всех законов физики - впаял кусок проволки вместо антены

Уже давно созрел на этот шаг, но всё руки не доходят. А можешь выложить фотку как проволку укладывал внутри корпуса.

[Сигналкин]

Torpedo
Не спеши. Попробуй сначала описанный метод.
1. Проволка уложенная внутри не работает! Результат еще хуже чем со штатной антеной!
2. Я сверлил корпус возле вывода под наушник и вывел ее наружу, тогда результат, есть.
3. Очень долго игрался как расположить проволочку относительно корпуса, как закрепить, шоб и не торчало сильно и робыло по людски
4. Очень долго игрался с длинной проволки

[Torpedo]

1. Проволка уложенная внутри не работает!

Я когда игрался, то у меня создалось впечатление, что работает, но только пока не закрыл крышку, хз из-за чего.

Очень долго игрался

Мне играться неудобно, окна на север, перед окнами высоковольтная, запаришься бегать на улицу проверять.
Была мысля выковырять антенну со старого даймонда, но пока нет времени.

4. Очень долго игрался с длинной проволки

Четвертьволновой штырь на катит?

[Сигналкин]

Я когда игрался, то у меня создалось впечатление, что работает, но только пока не закрыл крышку, хз из-за чего.

Так оно и есть.

Мне играться неудобно

Отож и говорю нетарапися

Четвертьволновой штырь на катит?

Это слишком умно для меня, тут Сэнсэй должен помочь

[Сэнсэй]

Не, штырь не покатит, из проволочки вот самая правильная конструкция: http://we.easyelectronics.ru/letni/gps- ... ateri.html . Но в ней очень важный момент - наличие отражателя на правильном расстоянии от антенны, а это внутрь телефона не запихнёшь.

[Torpedo]

из проволочки вот самая правильная конструкция

Знаю ещё более "самую правильную конструкцию", но её тоже нельзя засунуть внутрь телефона.

Так оно и есть.

Так крышка же пластиковая.

[Сигналкин]

Так крышка же пластиковая.

Загадка.
Я так понимаю проблема в наводках. Когда проволка слишком близко к корпусу телефона происходят наводки ( ну эт я так с дилетантской точки зрения )
У меня самый лучший результат проволка выдает когда она расположена вертикально ( пользую когда надо быстро и максимально точно ) А так нашел положение на корпусе и креплю изолентой

з.ы. продолжаю эксперименты, народ пишет что с A-GPS, шустрее и точнее. Прошел процедуру настройки под A-GPS, о результатах отпишусь

[Torpedo]

Я так понимаю проблема в наводках.

Но ведь у WiFi примерно те же частоты, правда сигнал гораздо мощнее, чего то мне кажется, что китайцы в максимально упростили реализацию GPS приемника в своих чипах. Где-то у меня была внешняя GPS-антенна от КПКашки, надо будет ещё с ней поиграться.

[Сэнсэй]

Спасибо Серёге за эту тему! Погуглив немного, наткнулся на статейку про фрактальную антенну для Wi-Fi, только, из-за собственной лени, тупо распечатал рисунок антенны на самоклейкую бумагу, наклеил на неё обычную фольгу для запекания, лезвием вырезал лишние треугольники и прилепил к выводу якобыАнтенны на стареньком планшете. Результат потрясающий, стал ловить не хуже планшетов-флагманов с дорогими чипами Только надо родную антенну либо выпаять, либо (как я) разрезать, она у меня была металлическо-пластинчатая буквой "h" с вот таким вот непонятным закорачивающим мостиком между полюсами вывода антенны, вот я этот мостик и разрезал ножницами. Так, прилепив фрактал к одному полюсу, не получил ничего, а, прилепив к другому, добавил добрых 15 dBm к чувствительности по результатам проги WiFi analyzer.

Раз такое дело, то есть шанс, что у вас заработает и антенна для GPS, сделанная так же, только с размерами не 31/62 мм, как в ссылке выше, а с 48/96 мм для диапазона GPS.

[Сигналкин]

Итак опробовав все возможные варианты подытожу:

Время на поиск спутников (холодный старт)

1. 10-20 секунд. Включено A-GPS, EPO.
2. 20-60 секунд. Включено A-GPS
3. 20-180 секунд. Включено EPO
4. 60-300 секунд. "Чистый" GPS

Точность и количество спутников :

1. 10-14 спутников в видимости, в работе 8-12. Включено A-GPS, EPO.
2. 6-10 спутников в видимости, в работе 4-8. Такой результат +- выдают остальные варианты вкл. выкл. A-GPS, EPO.

Напомню для того чтоб отработал A-GPS на момент захвата спутников нужен доступ к инету. Потом его можно отключить.

Скриншот сделан на балконе, где раньше захват происходил очень долго кол. спутников в работе не привышало 3-4, точность была в районе 25-35 метров.

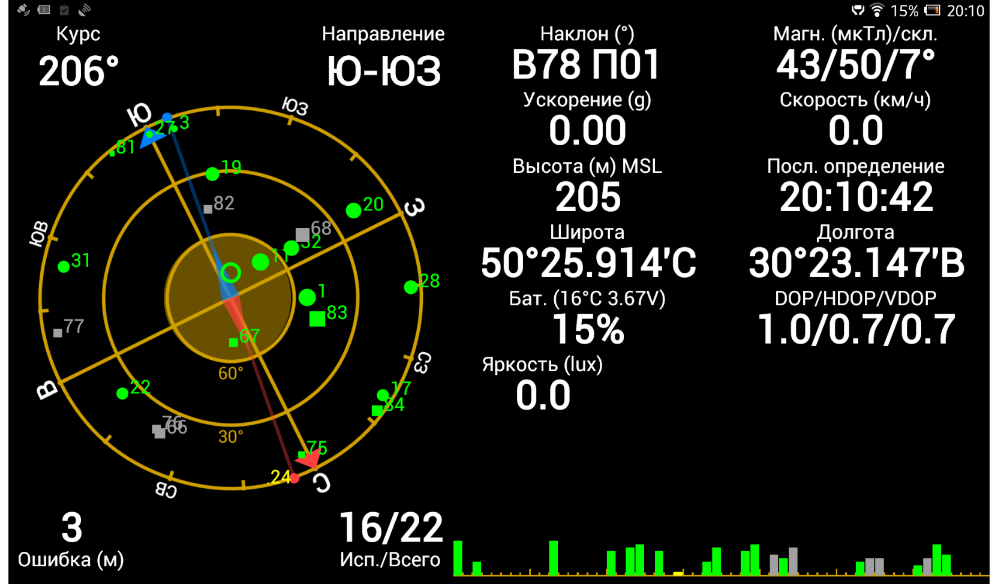

Для сравнения в той же точке Sony Xperia


Результатом более чем доволен.
Вышеописанный метод видоизменился, добавилась "заморозка" файла mtkgps.dat и калибровка GPS приемника.
Инфа собрана из разных источников в инете. Попробую скомпилировать свой мануал.

1. ОБЯЗАТЕЛЬНО нужен root! У кого нет дальше можно не читать.
2. Устанавливаем ClockSync. Синхронизируем время. Настраиваем автоматическую синхронизацию, чем чаще тем лучше.
3. Выключаем GPS. Удаляем /data/misc/mtkgps.dat , /data/misc/EPO.dat /system/etc/gps.conf .(удаляем через файловый менеджер с поддержкой Root и корневого доступа)
4. У кого нет - устанавливаем Android Terminal Emulator. Запускаем его и выполняем следующие команды:

Код: выделить все

su
cd /data/misc
touch mtkgps.dat
chattr +i mtkgps.dat


Команда chattr у меня отказалась выполняться посему выполнил ее через busybox т.е.

Код: выделить все

busybox chattr +i mtkgps.dat

Это т.н. "заморозка" mtkgps.dat.
Без этой процедуры у меня на второй день опять начались тормоза с локом.
5. Включаем GPS. Включаем EPO. Включаем доступ к интернету ( без разницы WiFi или моб. инет ). Загружаем свежие данные EPO.
6. Перезагружаем телефон.
7. Включаем GPS. Включаем A-GPS. Выключаем EPO. Включаем доступ к интернету ( без разницы WiFi или моб. инет )
8. Заходим в настройки A-GPS. Настраиваем A-GPS, включаем сетевой запрос, выставляем Google в качестве A-GPS сервера.
9. Заходим в инженерное меню. Для моей жужи это *#*#54298#*#* в номеронабирателе.
- Инженерное меню
- пункт Location - YGPS
- пункт Information, жмем кнопку cold.
- пункт Information, жмем кнопку A-GPS Restart
переходим на вкладку satellites - должны появится красные точки(спутники полученные по A-GPS)
10. Отключить интернет. Включаем режим "Полета" , чтоб нас не тревожили во время калибровки.
11. Выходим на улицу. В место — где хорошо ловится GPS!
- в YGPS заходим в пункт Information, жмем кнопку full
- переходим на вкладку satellites и ждем:
- сначала появятся зеленые столбики
- количество столбиков будет увеличиватся с 1 до 8-12
- на синем круге - появятся красные точки.
- красные точки становятся зелеными
- ждем пока не произойдет захват спутников
- первичная калибровка закончена — занимает от 5 до 30 минут..
12 Заходим в пункт Information, жмем кнопку cold
- переходим на вкладку satellites и ждем пока не произойдет захват спутников
(займет не более 5 минут)
13 Заходим в пункт Information, жмем кнопку warm
- переходим на вкладку satellites и ждем пока не произойдет захват спутников
(займет не более 5 минут)
14 Заходим в пункт Information, жмем кнопку hot
- переходим на вкладку satellites и ждем пока не произойдет захват спутников
(займет не более 2 минут)
15. Перезагружаем телефон. Включаем GPS. Включаем A-GPS. Включаем EPO. Включаем доступ к интернету. Запускаем навигационную программу проверяем работу GPS

зы Возможно какие-то пункты лишние, но я делал как описал, теперь моя китайская жужа ловит спутники быстрее хфырменной сони

[Torpedo]

Итак опробовав все возможные варианты

А проволочку фракталом выгибал?


[Сигналкин]

А проволочку фракталом выгибал?

Это идея!
Еще как вариант - надо попробовать автомобильную антену прикрутить

[Сэнсэй]

Torpedo
Кстати, если будут точные размеры этих изгибов под частоту GPS, то, скорее всего, заработает. Я во фракталы уверовал окончательно, пишу сейчас с офракталеного планшета из угла комнаты, в которой никогда этот планшет не ловил вайфай до этого. Забавно, что к фрактальной антенне никуда не подключается "земля" и при этом всё реально работает

[Torpedo]

Кстати, если будут точные размеры этих изгибов под частоту GPS

Увы...

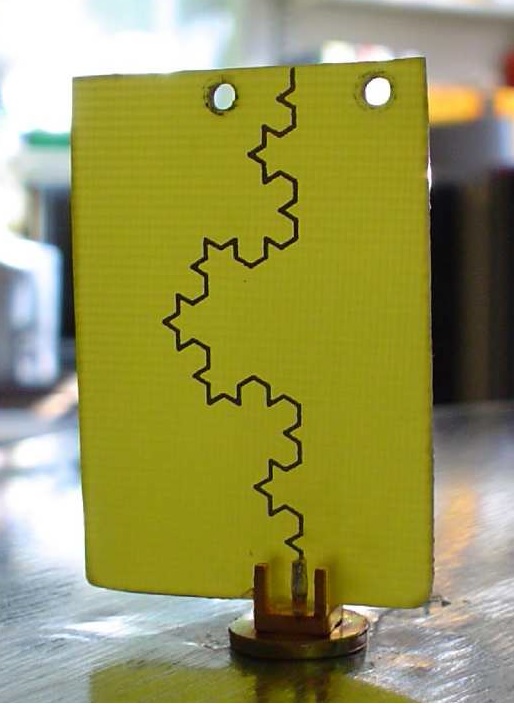

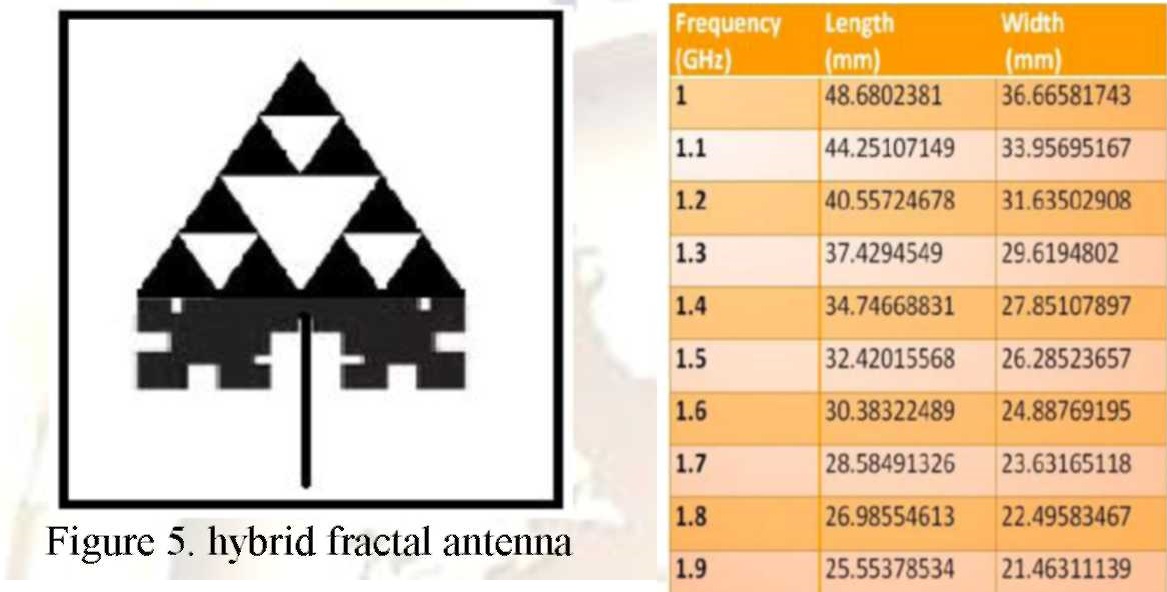

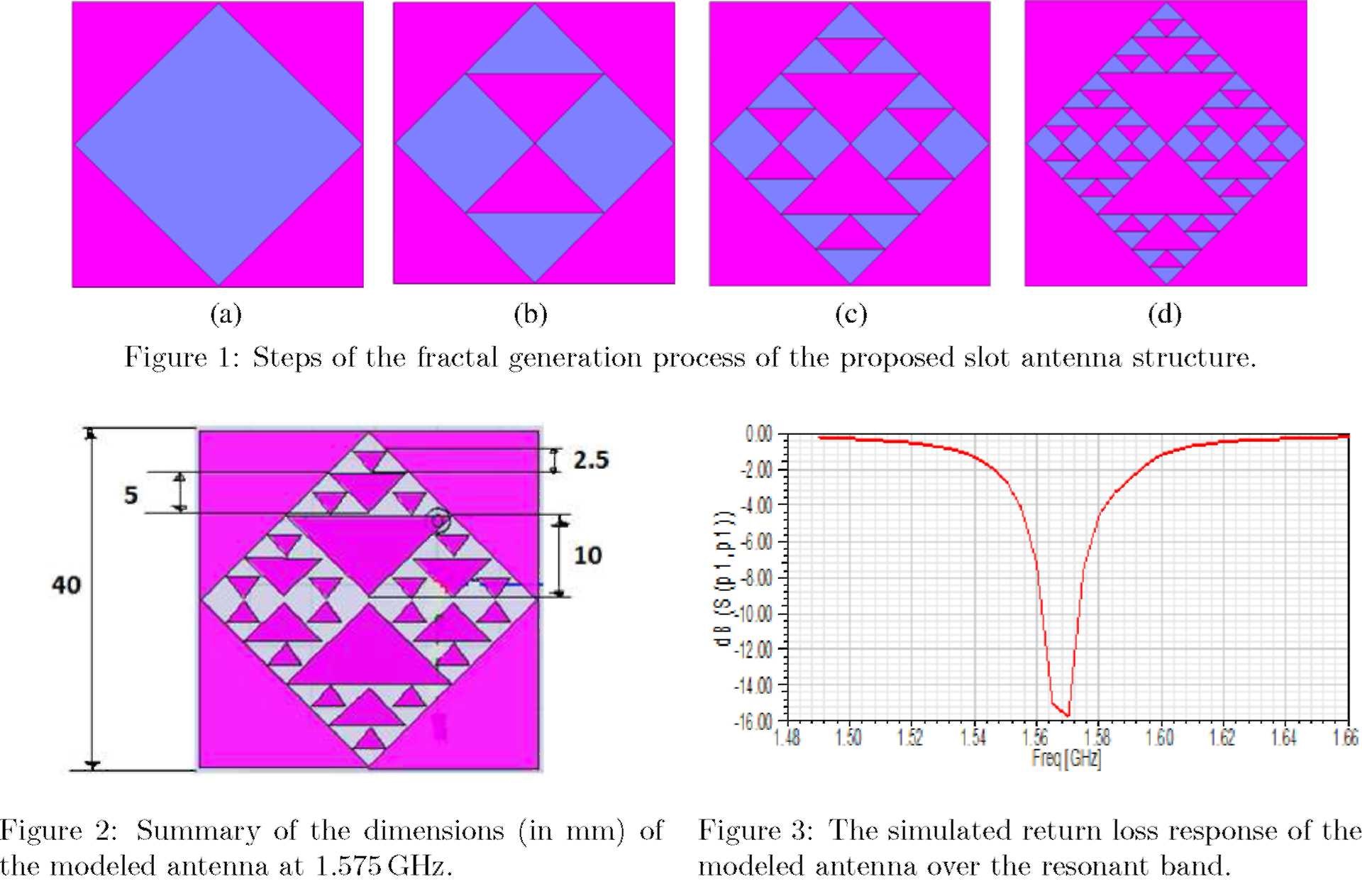

Но есть ещё интересные картинки:

Фракт антенна 1.jpg (336.73 KiB) Просмотров: 24107

Фракт антенна 2.jpg (117.48 KiB) Просмотров: 24107
