Я "слепил" солнечный коллектор

[BIS]

Еще год назад созрела мысль сделать солнечный коллектор. Основной критерий был вменяемый срок окупаемости этого девайса.
Решил поиграться у родителей. В квартире такие эксперименты проводить не очень удобно
Основной критерий к этому девайсу - экономическая целесообразность. На горячую воду у родителей уходит гривен 150-250 в месяц.
После прозвона на фирму, которая продает заводские коллекторы нарисовалась следующая картинка. Самый дешевый коллектор с вакуумными трубками стоит от 370 баксов. Но к нему обязательно нужно насос, контроллер, источник бесперебойного питания...(иначе это все перегреется и взорвется ) Этот комплект, как мне объявили стоит от ~$1200
Я понял, что с такими затратами это окупится очень не скоро.
Итого созрел план сделать самодельный абсорбер и систему с естественной циркуляцией.
Купил бойлер с косвенным нагревом на 100 литров ~3600 грн.
Купил лист железа 2мм и 35-й уголок за ~650 грн для абсорбера.
За сварку абсорбера заплатил сварщику 700 грн.
Еще лист OSB для корпуса абсорбера ~250 грн.
Еще полторы-две тыс грн ушло на покупку труб, кранов и всяких соединителей.
Корпус слепил из половины листа OSB и старого короба от балконных дверей. От этих же дверей взял стекла. Утеплил снизу стекловатным утеплителем. Конструкция получилась не слишком презентабельная - потому фоток выкладывать не буду
Конструкция абсорбера. Из уголка сварена рамка метр на метр. Внутрь рамки вварены два листа металла с расстоянием между ними ~5 мм. Между листами вварены стяжки для предотвращения "раздувания". По диагональным углам вварены две резьбы для подсоединения труб.Объем теплоносителя в абсорбере получился около 6 литров. Абсорбер покрасил черной краской из балончика.

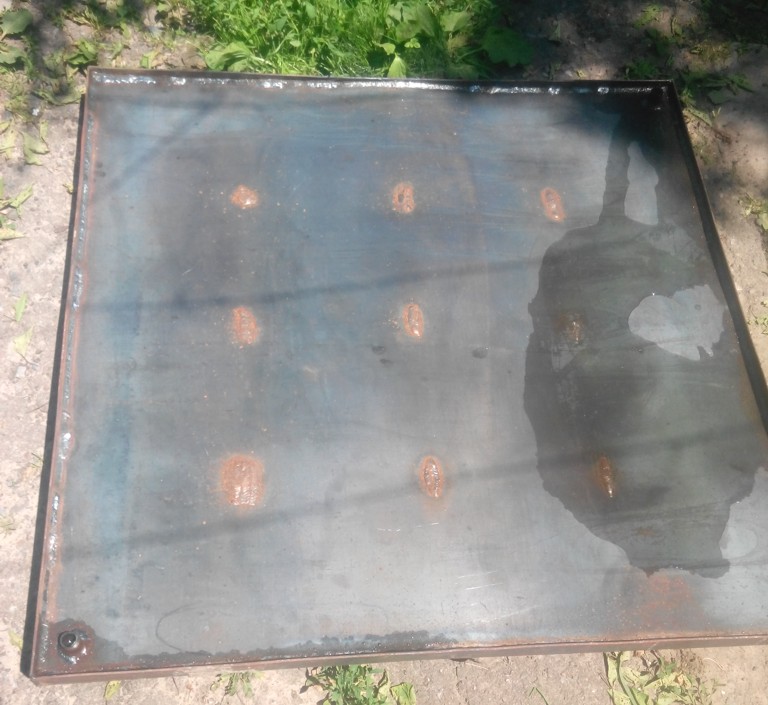

Абсорбер перед покраской после испытания на герметичность.

Коллектор установлен возле фундамента по уровню метра на 3 ниже бойлера. Протянул металлопластиковые трубы под уклоном для обеспечения естественной циркуляции.В самой верхней точке установил открытый расширительный бак из пластиковой бутылки Собрал все, спаковал, заполнил водой. И... ничего не заработало Коллектор греется, но вода по контуру не циркулирует
Я подумал про инженерные просчеты. Трубы тонкие, контур длинный. Но отступать уже поздно. Купил за 700 грн китайский циркуляционный насос. Проложил по другому трубы ( уже без соблюдения уклона ), чтоб насос поставить внутри дома. Заполнил опять систему водой. И... опять ничего не заработало. Насос чего-то покачал. Вроде как тепло пошло, но все это длилось не долго. Потом насос вроде что-то качает, но никуда тепло не идет. Открутил фильтр перед насосом. Оказалось при прогоне системы вся гадость, что была в системе осела на сеточке фильтра. Циркуляция пошла. Выключил я насос и поехал в Полтаву думать насчет контроллера для насоса. Готовые контроллеры стоят ~1600 грн. Самые дешевые попадались от 700-800 грн.
Пока я изучал тему, звоню родителям. Говорят греет твой коллектор. Вода теплая. Все классно
Оказалось насос выгнал воздух из труб и заработала естественная циркуляция. Так что родители уже пару недель не включали газовую колонку
Конечно солнышко последнее время пекло отлично. Посмотрим как будет работать это все осенью/весной. Тогда можно будет говорить про успешность или не успешность устройства.


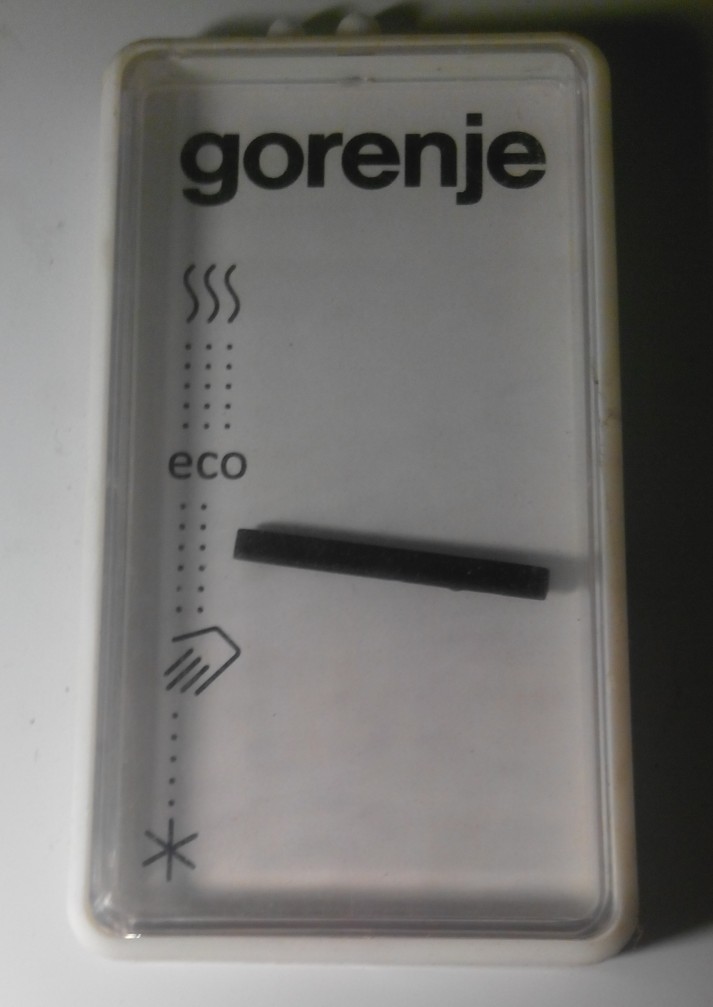

Результат работы. Вечером 100-литровый бойлер нагревается до 45-50 градусов

Пока родители довольны работой. Собственно электрические провода к бойлеру еще не подключал. Температура под конец дня 45-50 градусов. По мере использования воды разбавляется холодной и температура постепенно падает.
Возможно на такой объем неплохо было бы абсорбер не в 1 м^2 а поболее. Метра полтора -два. Но пока посмотрю на работу и ничего переделывать не буду.

[Torpedo]

Из уголка сварена рамка метр на метр. Внутрь рамки вварены два листа металла с расстоянием между ними ~5 мм. Между листами вварены стяжки для предотвращения "раздувания".

Когда-то в квартирах устанавливали батареи ЦО в виде двух штампованных стальных листов, сваренных по периметру.

[Natali]

Браво! Следующий этап солнечные панели?
http://www.sense-life.com/hands/solar_panel.php
з.ы. просим в студию сумму,за которую можете повторить для форумчан

[Сэнсэй]

BIS
Красава! А чего не начал с копеечной бразильской схемки, у которой уже миллионы последователей http://www.solarsistem.ru/collector_iz_butilok.php ?

[BIS]

Сэнсэй
Фиг его знает. Наверное постремался по мусоркам бутылки собирать Бомжи еще по лицу надают

Как то я схемку такую пропустил. Но на конструкцию арфа нужно много труб и тройников. Думаю такой абсорбер не сильно дешевле моего.

[BIS]

Когда-то в квартирах устанавливали батареи ЦО в виде двух штампованных стальных листов, сваренных по периметру.

В и-нете продавали абсорбер из двух штампованных листов. Он по площади был контактной сваркой скреплен.
Площадь большая. Эпюры изгибающих моментов в действии. Если не скрепить листы - их раздует как грелку. А это увеличение объема.
Если на зиму сливать воду - то объем не очень критичен. Будет дольше прогреваться. Я чтоб не заморачиваться со сливанием воды планирую осенью канистру антифриза купить. Сейчас объем воды в системе приблизительно 11-13 литров. Раздувание абсорбера хотя бы до 2-х см посредине уже даст еще с ведро-два объема. Потому посредине скреплять листы нужно.

[espace]

брависсимо !!!!!!!
сам много раз думал о самодельном
кучу инфы перелопалил
но все же купил комплект
2 х 20 вакуумных трубок
насосная группа , бойлер из нержавейки 400 л
30 м гофрированной трубы из нержавейки , контроллер и тд
эххххх ..... остатки былой роскоши

[Torpedo]

В и-нете продавали абсорбер из двух штампованных листов.

За абсорбер из двух штампованных листов не знаю, но "промышленную" батарею раздувать не должно, проблема только в том, что батареи такого конструктива уже наверно давно не выпускаются.

[espace]

была у меня 50м бухта 32мм черной пластиковой трубы водяной
когда стоял на улице каркасный бассейн ставил бухту возле борта на солнышке
и подключал к насосу фильтра

[BIS]

espace
Самое прикольное, что самые незамысловатые девайсы на солнышке отлично греют воду. Не понимаю за что производители "заводских" коллекторов ломят такие деньги. Может у буржуев психология другая. Может у них вложение с окупаемостью в десяток лет нормально.
Но мне как-то в голове не укладывается вложение с окупаемостью в десяток лет.

[espace]

сейчас уже появились украинского производства плоские коллектора
±250е шт

я покупал большой набор
бойлер из нержавейки 400 л с двумя теплообменниками
и резервным электро тэном
2*20 трубок коллекторы + крепления на скатную крышу
30 м гофрированной трубы из нержавейки с фиттингами
в утеплители с сигнальным проводом
+ насосная группа с контроллером
+ рашириьельный бак для системы

[BIS]

сейчас уже появились украинского производства плоские коллектора
±250е шт

я покупал большой набор
бойлер из нержавейки 400 л с двумя теплообменниками
и резервным электро тэном
2*20 трубок коллекторы + крепления на скатную крышу
30 м гофрированной трубы из нержавейки с фиттингами
в утеплители с сигнальным проводом
+ насосная группа с контроллером
+ рашириьельный бак для системы

Завидую белой завистью людям, которые могут наступить на горло своей жабе и потратить какое-то количество денег на хорошую вещь, не взирая на экономическую целесообразность и сроки окупаемости.
250e по нынешнему курсу это под 7000 грн. А еще стоимость остальных компонентов системы ...
Если родители газу сжигали на подогрев воды гривен на 200-250 - то 7000/250 = 28 месяцев окупаемость самого абсорбера. Учитывая что солнышко у нас за тучи прячется довольно часто (особенно зимой) - то реальный срок окупаемости растягивается еще больше.
Как не крути, а окупаемость заводской, классной системы лет от десяти-пятнадцати...

[Сэнсэй]

Как не крути, а окупаемость заводской, классной системы лет от десяти-пятнадцати...

За это время надо будет по нескольку раз сменить расходники типа клапанов, прокладок, заменить насос и ТЭН (у кого есть), поэтому срок окупаемости этих конструкций - никогда. Плюс - только в независимости от государства.

[BIS]

За это время надо будет по нескольку раз сменить расходники типа клапанов, прокладок, заменить насос и ТЭН (у кого есть), поэтому срок окупаемости этих конструкций - никогда. Плюс - только в независимости от государства.

Та да. По моим оптимистичным прогнозам мой самопальный коллектор должен окупиться лет через пять-шесть не раньше. А вдруг меня еще потянет что-то поконструировать - то срок еще отодвинется
Вот сейчас думаю незамерзайку в контур коллектора залить на зиму, или может сделать какое-нить переключение контура косвенного нагрева бойлера на систему отопления. Родителям заменил в этом году твердотопливный котел на новый с большой топкой. Машина дров за 2000 грн уже лежит наколотая в сарайчике. Так что в отопительный сезон можно бойлер греть от системы отопления дровами. Это от газа на порядок дешевле.

[espace]

Плюс - только в независимости от государства.

вот этого наверное больше всего и хочется
+ 5 квт дизель генератор стоит на запасном пути
