Приветствую клуб «очумелых ручек».
Оригинальнее название придумать не смог.
Похожего тоже не замечал.
Только вот коллега с российского форума делал.
http://www.qashqai-club.ru/forum/topic/5563/Собственно история.

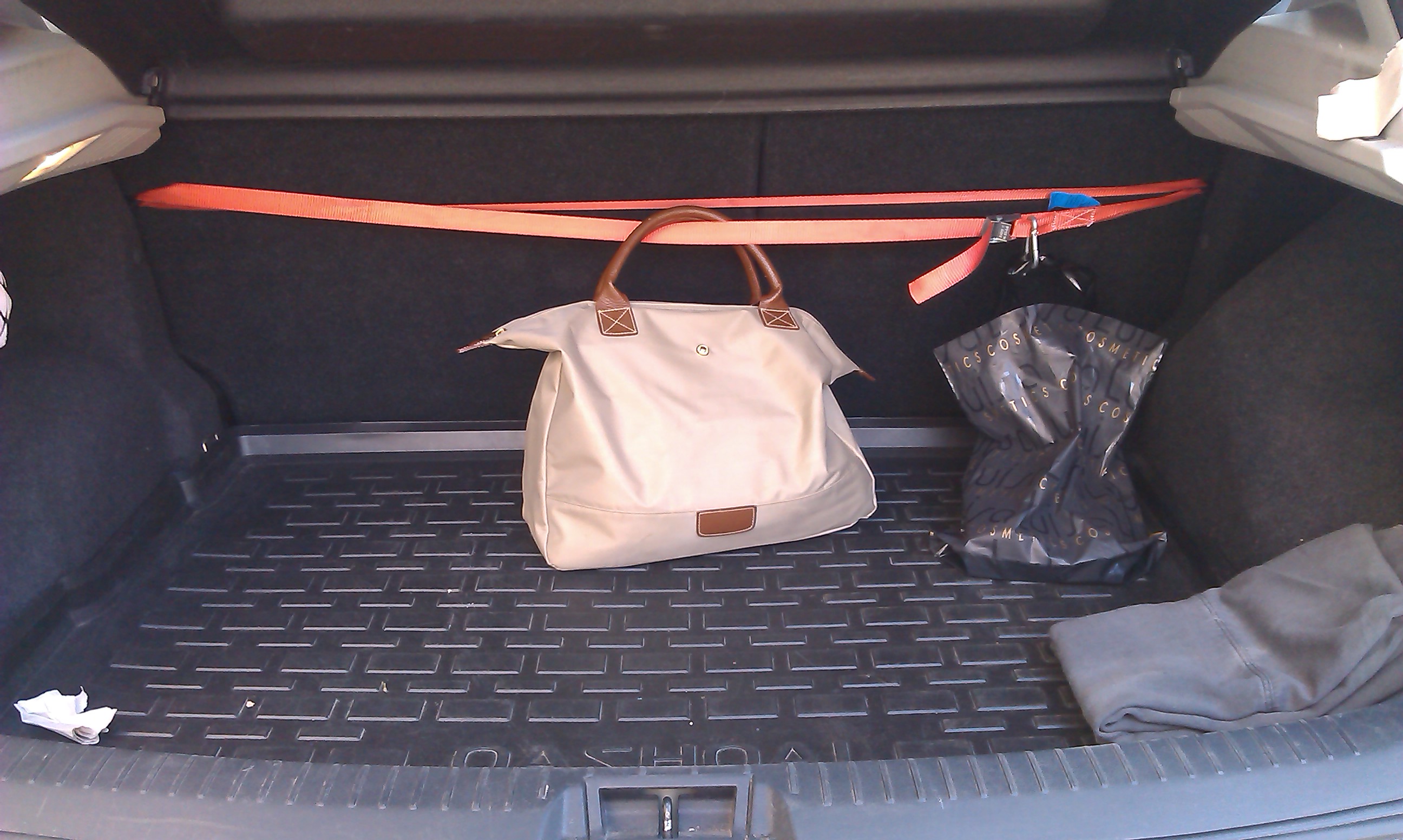

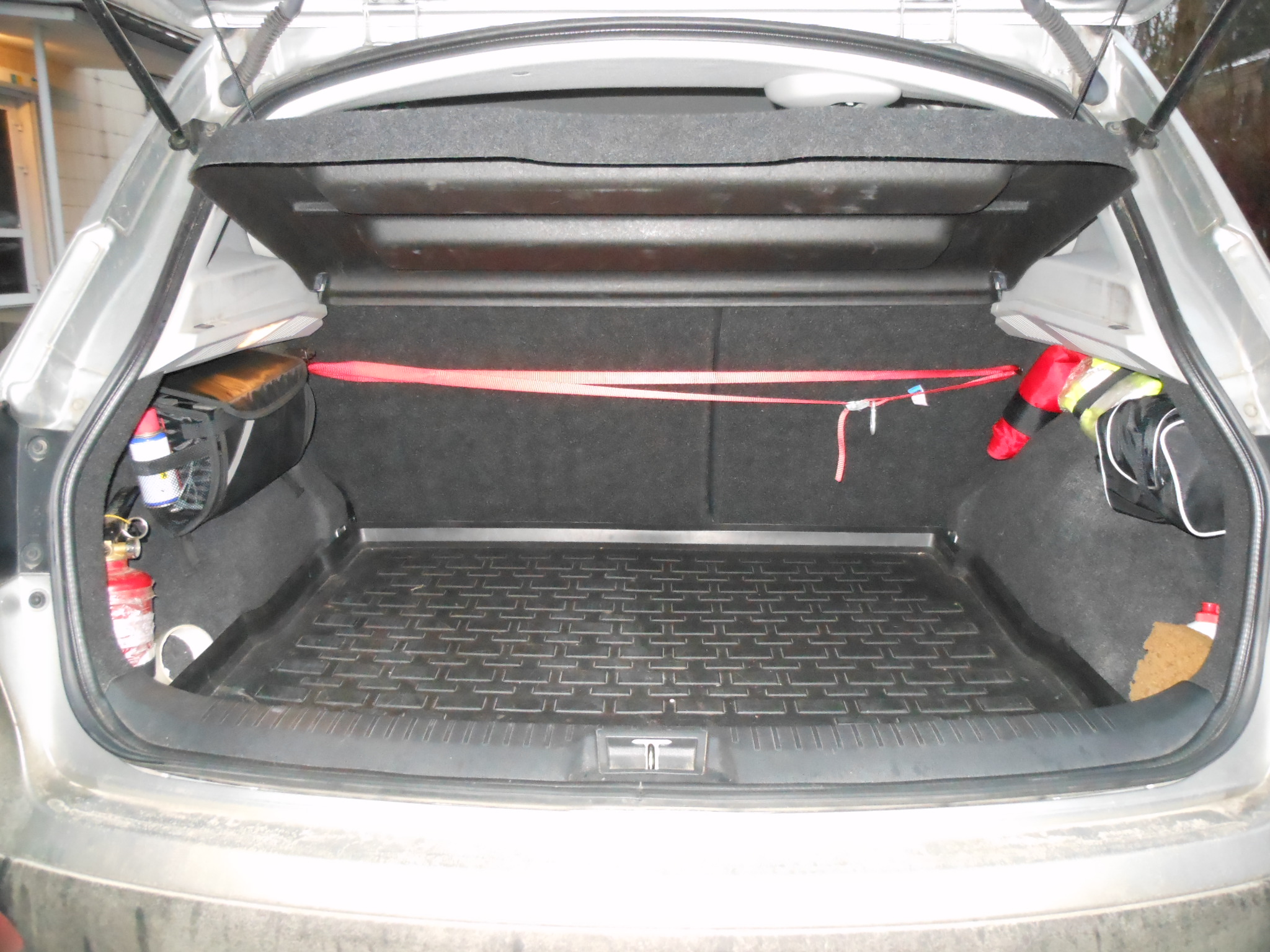

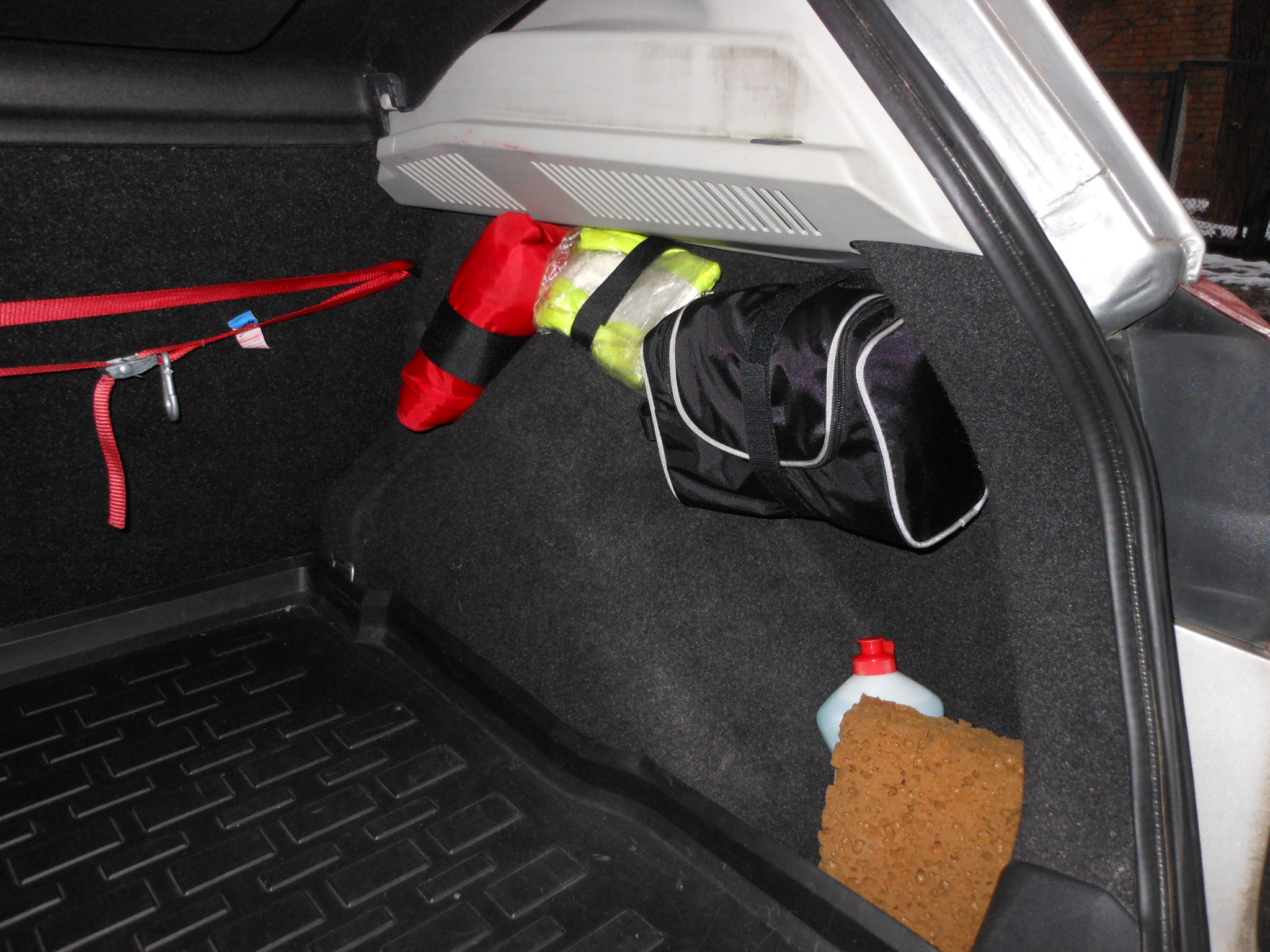

Еще во время покупки кашкая+2 было решено усовершенствовать систему креплений для груза в багажнике. Так-то она почти отсутствует: есть пара креплений на боковинах багажника внизу, и пара крючков повыше (под окнами). Для чего они придуманы – даже в салоне не решились отвечать. Будем считать, что для красоты.
![000 IMG_5665 - крепление штатное внизу на боковине.jpg (105.53 KiB) Просмотров: 8560 000 IMG_5665 - крепление штатное внизу на боковине.jpg](./download/file.php?id=13998&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
000 IMG_5665 - крепление штатное внизу на боковине.jpg (105.53 KiB) Просмотров: 8560

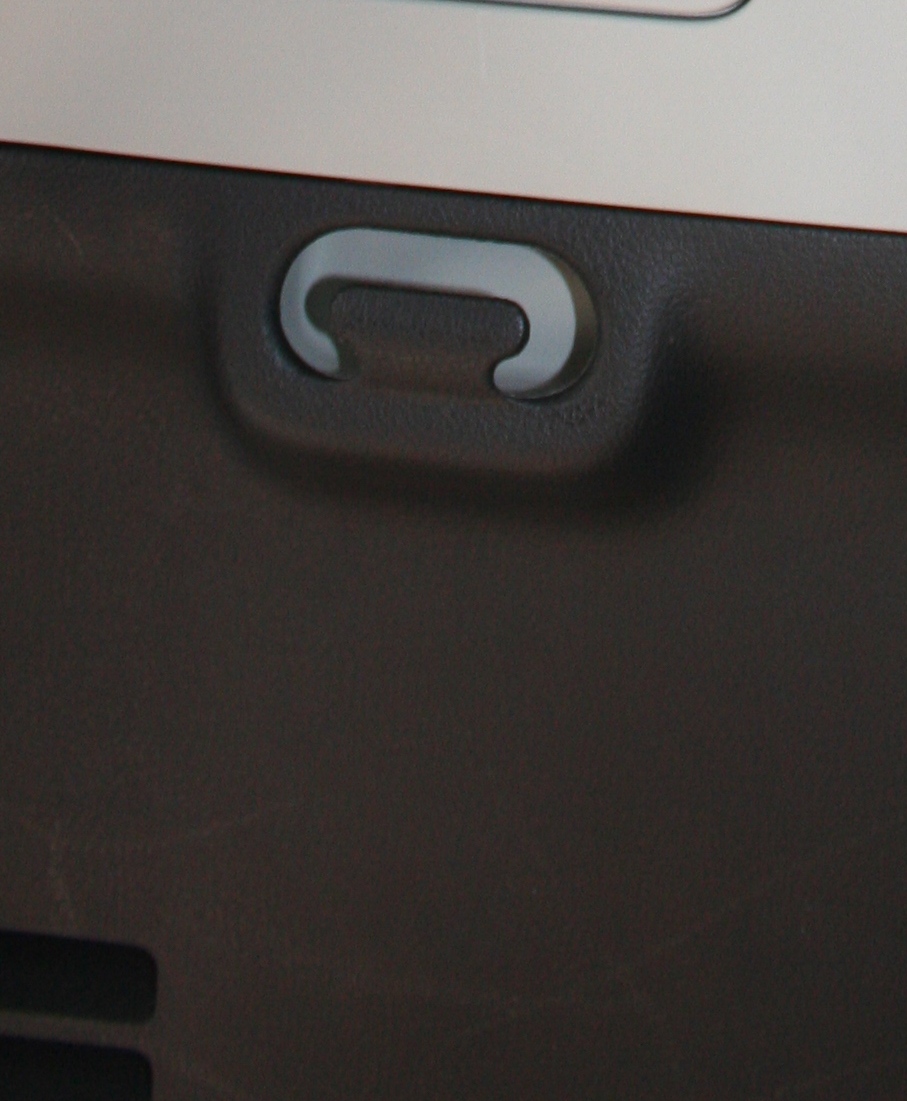

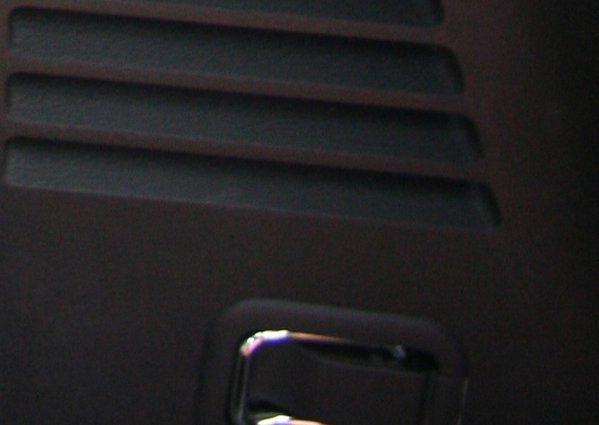

- Крепление штатное внизу на боковине
![000 IMG_5662 - крепление для сумок - хлипкое.jpg (292.22 KiB) Просмотров: 8560 000 IMG_5662 - крепление для сумок - хлипкое.jpg](./download/file.php?id=13997&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
000 IMG_5662 - крепление для сумок - хлипкое.jpg (292.22 KiB) Просмотров: 8560
- Крепление штатное вверху - очень хлипкое
В кашкае+2 есть третий ряд сидений со своими ремнями безопасности.
Их то и было решено использовать для крепления приличных крюков для сумок.

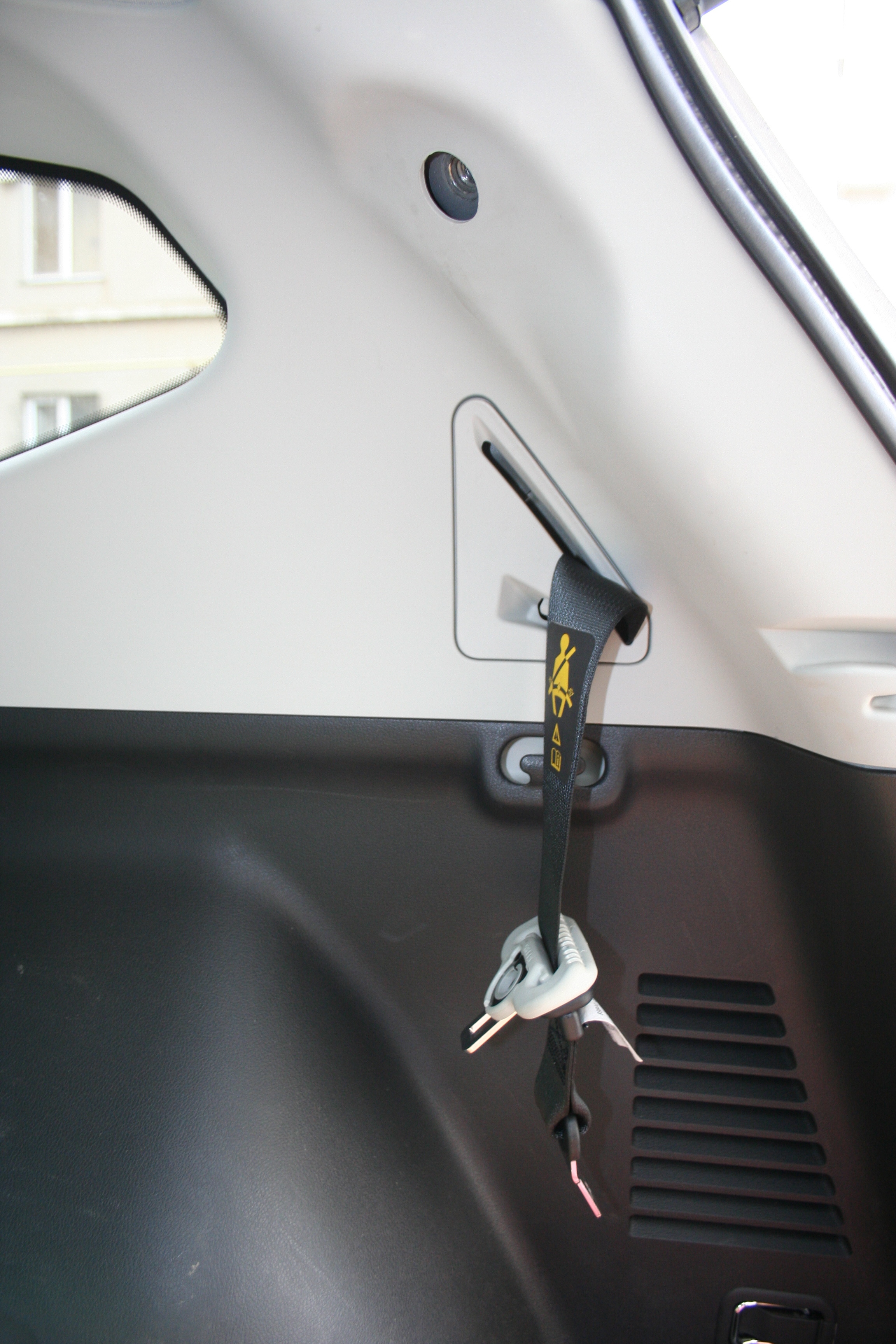

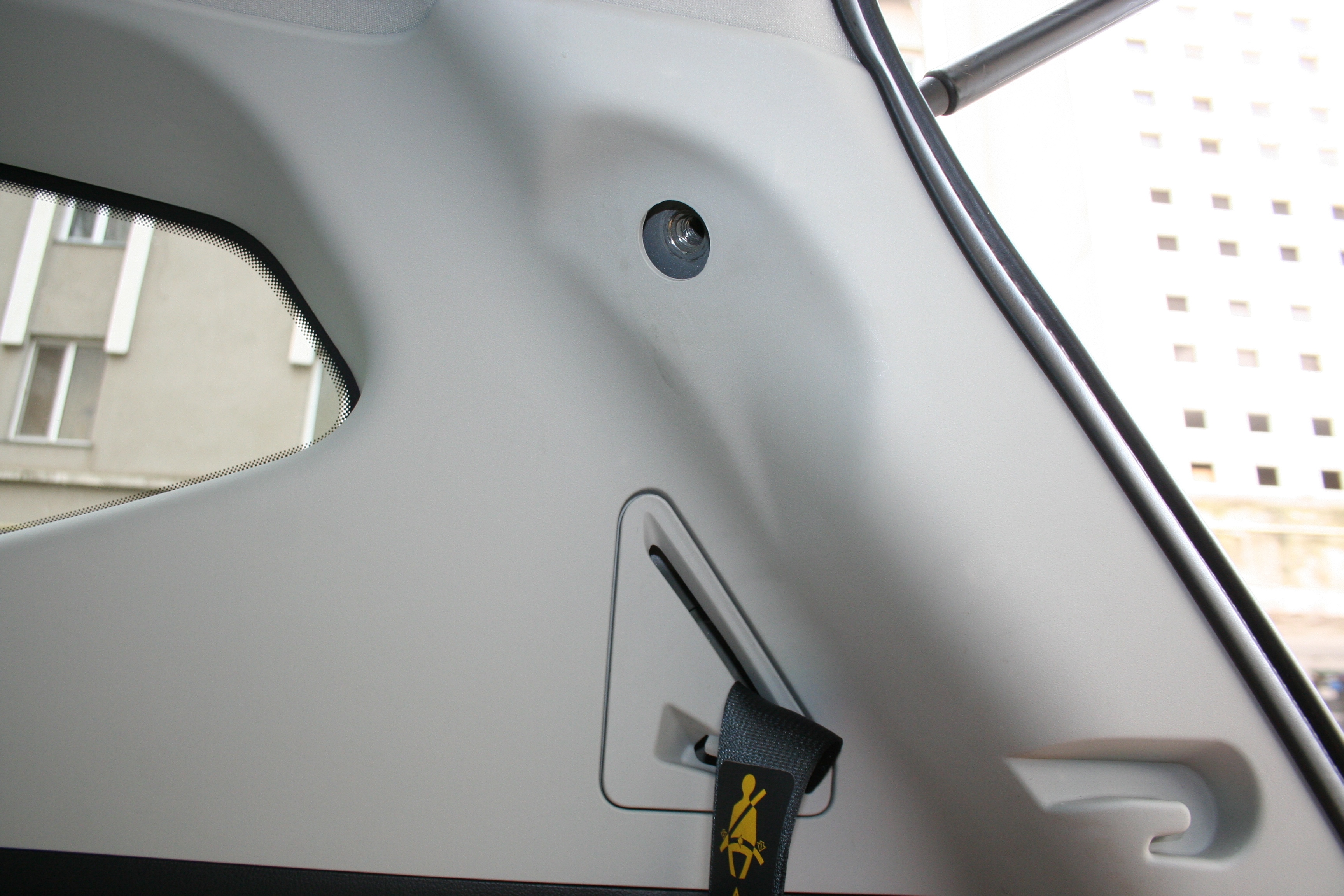

Вид ремней безопасности третьего ряда со снятыми болтами.
![002 IMG_5664 (правая стойка со снятым ремнем).jpg (2.31 MiB) Просмотров: 8560 002 IMG_5664 (правая стойка со снятым ремнем).jpg](./download/file.php?id=14000&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
002 IMG_5664 (правая стойка со снятым ремнем).jpg (2.31 MiB) Просмотров: 8560
- Правая стойка со снятым ремнем
![001 IMG_5665 (правая стойка со снятым ремнем - дальше).jpg (2.25 MiB) Просмотров: 8560 001 IMG_5665 (правая стойка со снятым ремнем - дальше).jpg](./download/file.php?id=13999&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
001 IMG_5665 (правая стойка со снятым ремнем - дальше).jpg (2.25 MiB) Просмотров: 8560
- Правая стойка со снятым ремнем - дальше

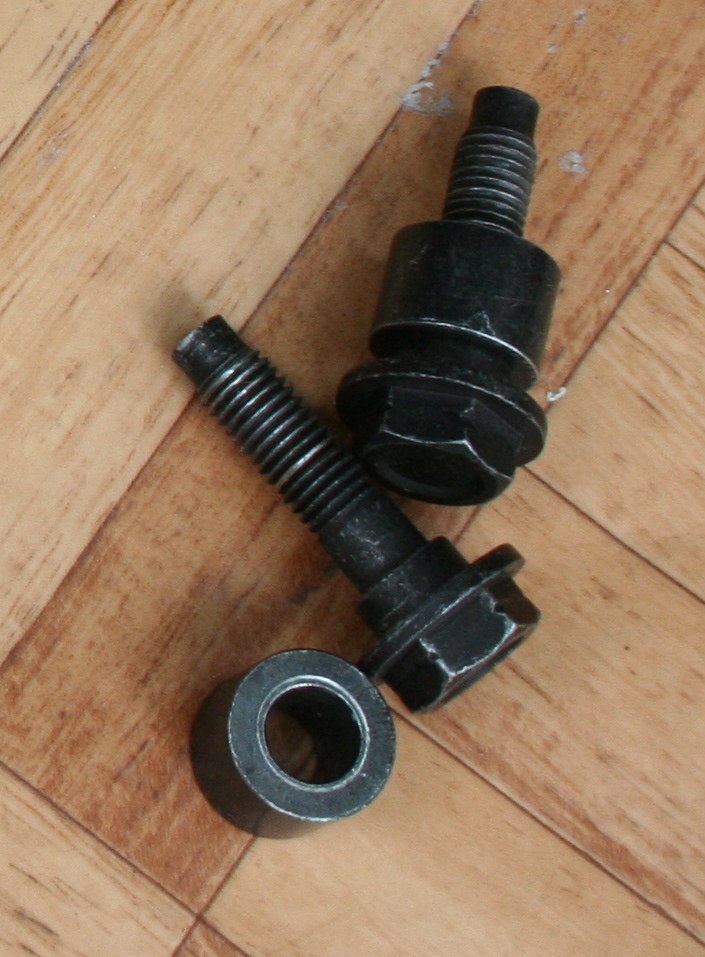

Собственно болты с проставками.
![010 IMG_5652 (крюки профиль и болты стандартные) - копия - болты только.jpg (290.32 KiB) Просмотров: 8560 010 IMG_5652 (крюки профиль и болты стандартные) - копия - болты только.jpg](./download/file.php?id=14001&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
010 IMG_5652 (крюки профиль и болты стандартные) - копия - болты только.jpg (290.32 KiB) Просмотров: 8560
- Штатные болты крепления ремней безопасности третьего ряда

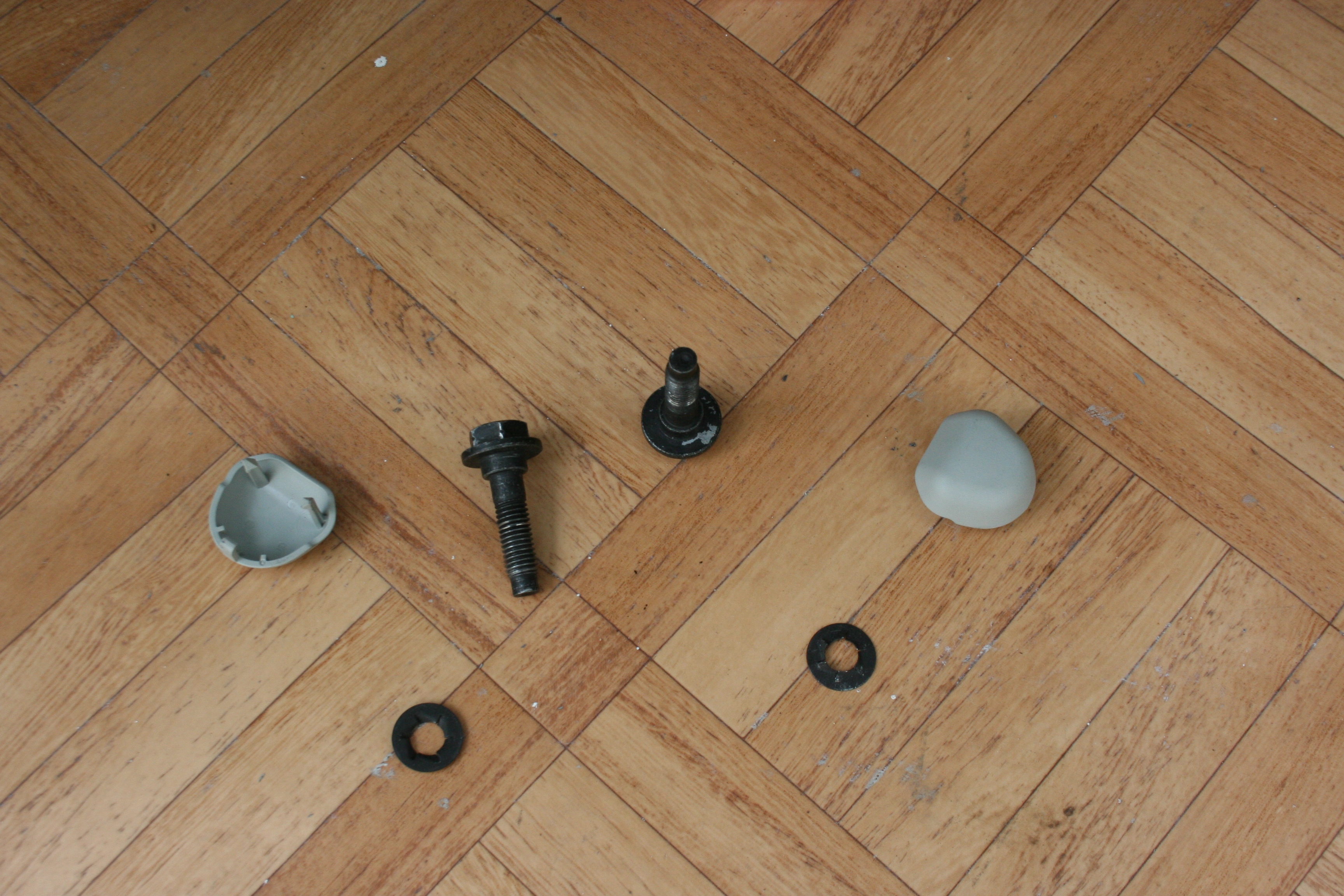

Они же со штатными колпачками и стопорными шайбами (чтобы проставки не выпадали).
![013 IMG_5675 (штатные болты со стопорными кольцами и крышками).jpg (2.9 MiB) Просмотров: 8560 013 IMG_5675 (штатные болты со стопорными кольцами и крышками).jpg](./download/file.php?id=14002&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
013 IMG_5675 (штатные болты со стопорными кольцами и крышками).jpg (2.9 MiB) Просмотров: 8560
- Штатные болты со стопорными кольцами и декоративными колпачками
Крюки были изготовлены из листовой стали толщиной 4 мм.
![110 IMG_3632-х.jpg (293.36 KiB) Просмотров: 8560 110 IMG_3632-х.jpg](./download/file.php?id=14003&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
110 IMG_3632-х.jpg (293.36 KiB) Просмотров: 8560

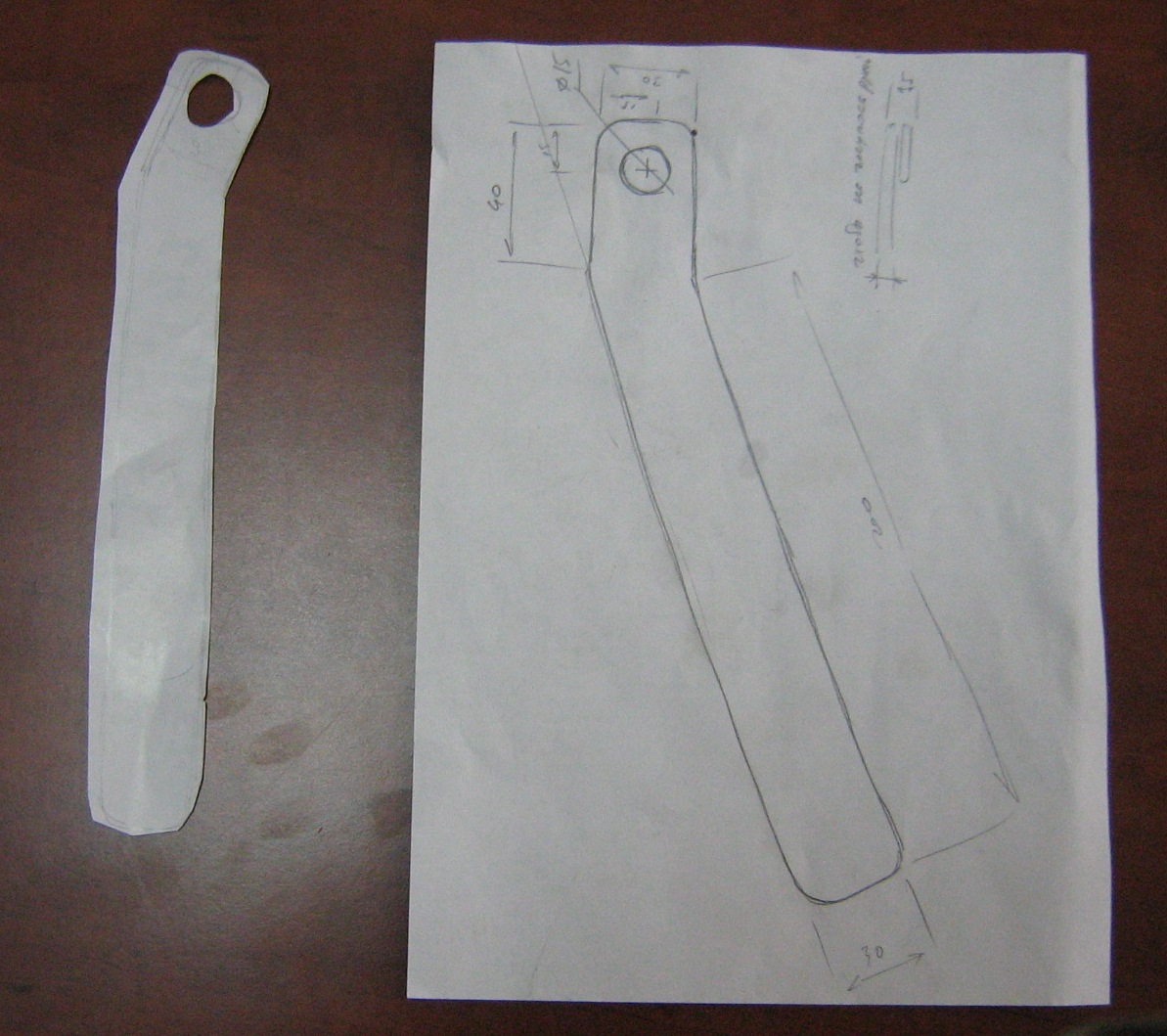

- Эскиз

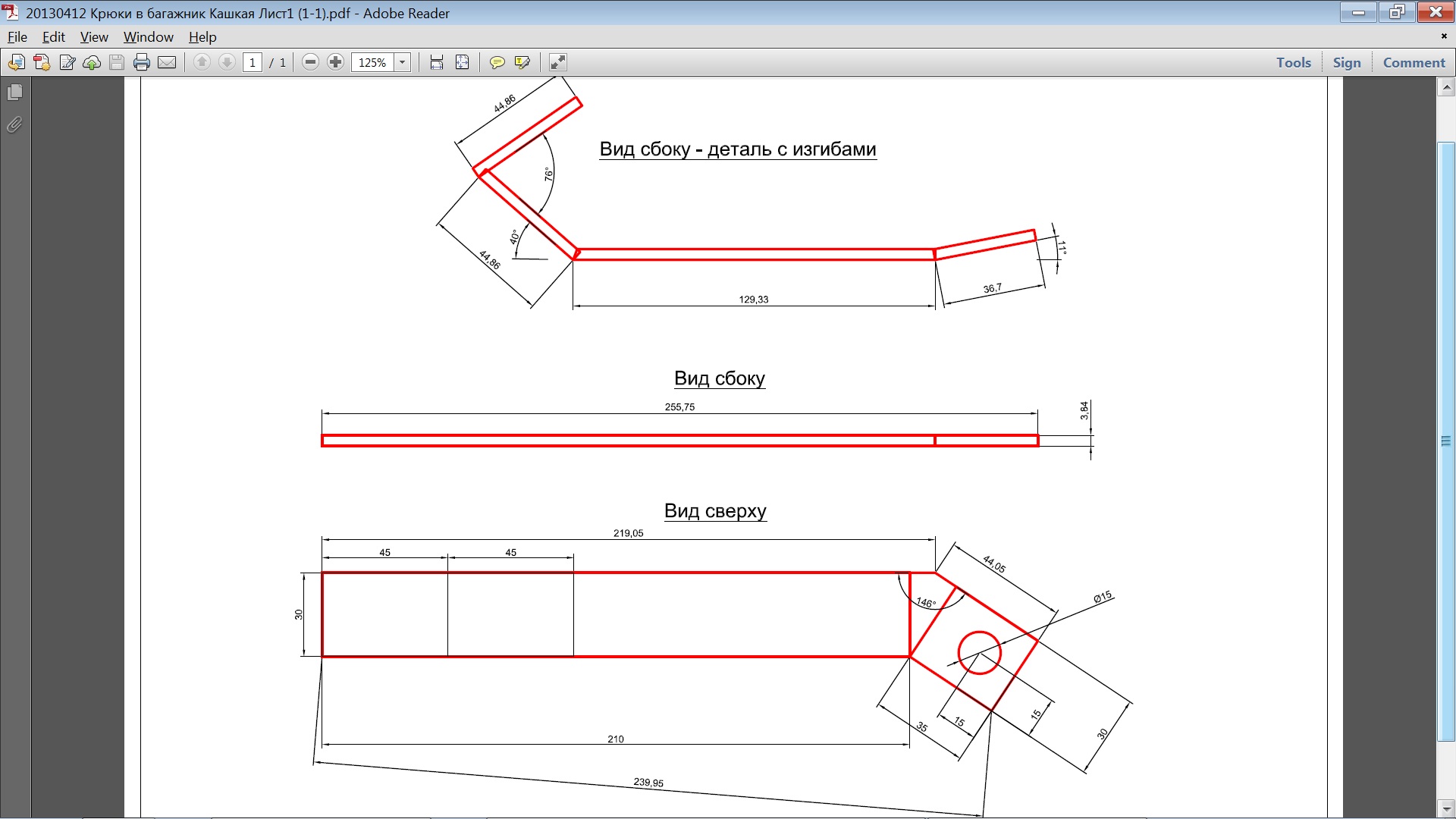

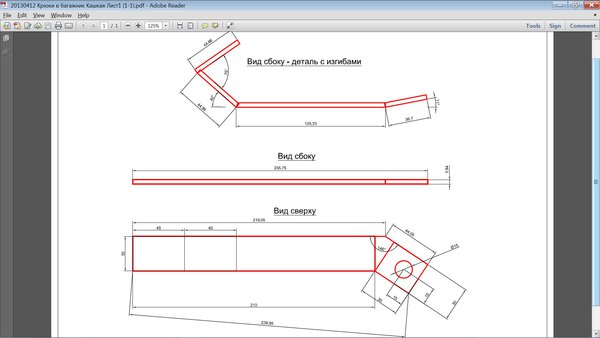

![110 Чертеж крюков.jpg (217.71 KiB) Просмотров: 8560 110 Чертеж крюков.jpg](./download/file.php?id=14004&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
110 Чертеж крюков.jpg (217.71 KiB) Просмотров: 8560
- Чертеж

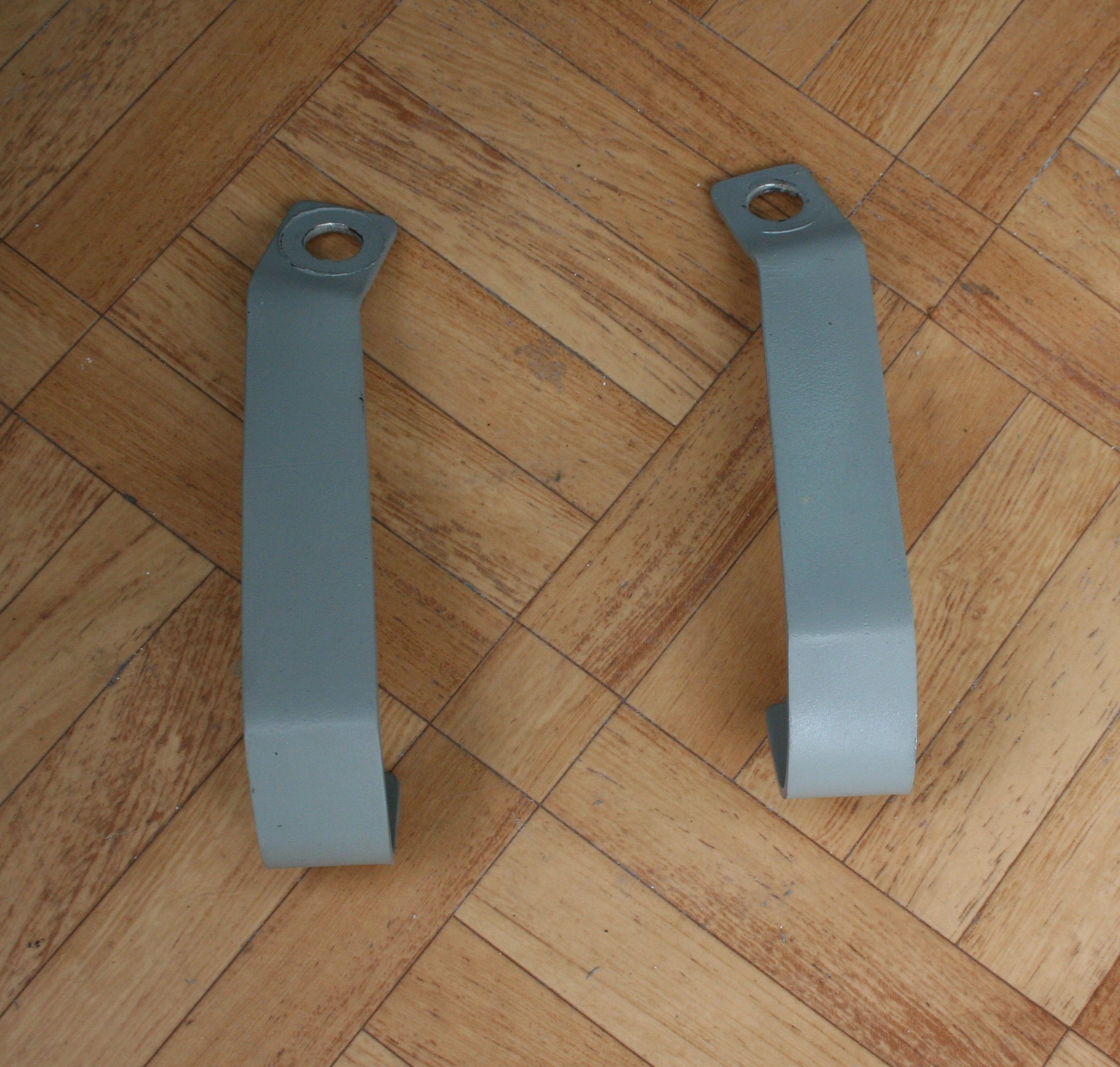

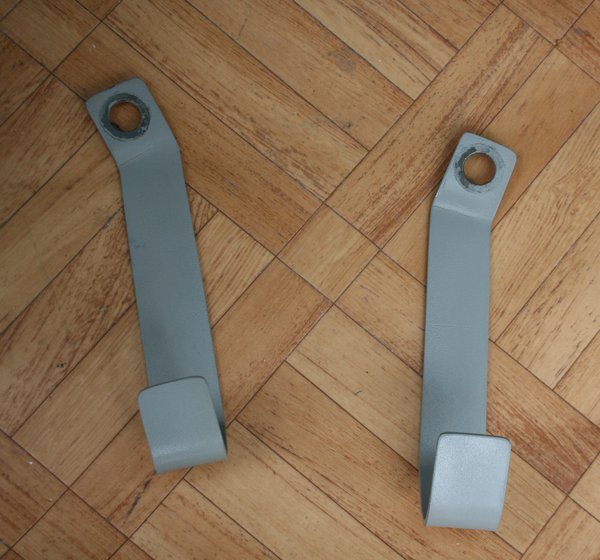

После выгибания и покраски получилось так.
![111 IMG_5650 (крюки фас и болты стандартные) - крюки.jpg (2.09 MiB) Просмотров: 8560 111 IMG_5650 (крюки фас и болты стандартные) - крюки.jpg](./download/file.php?id=14005&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
111 IMG_5650 (крюки фас и болты стандартные) - крюки.jpg (2.09 MiB) Просмотров: 8560
- Крюки - фас

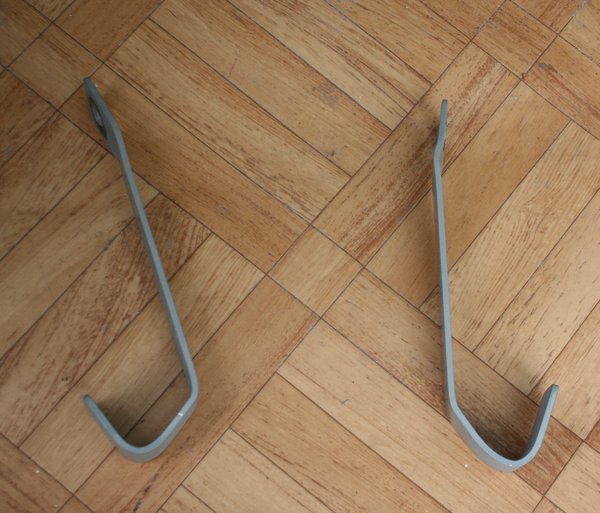

![112 IMG_5652 (крюки профиль и болты стандартные) - крюки.jpg (2.06 MiB) Просмотров: 8560 112 IMG_5652 (крюки профиль и болты стандартные) - крюки.jpg](./download/file.php?id=14006&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
112 IMG_5652 (крюки профиль и болты стандартные) - крюки.jpg (2.06 MiB) Просмотров: 8560
- Крюки - профиль
![113 IMG_5655 (крюки тыл и болты стандартные) - крюки.jpg (1.55 MiB) Просмотров: 8560 113 IMG_5655 (крюки тыл и болты стандартные) - крюки.jpg](./download/file.php?id=14007&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
113 IMG_5655 (крюки тыл и болты стандартные) - крюки.jpg (1.55 MiB) Просмотров: 8560
- Крюки - тыл

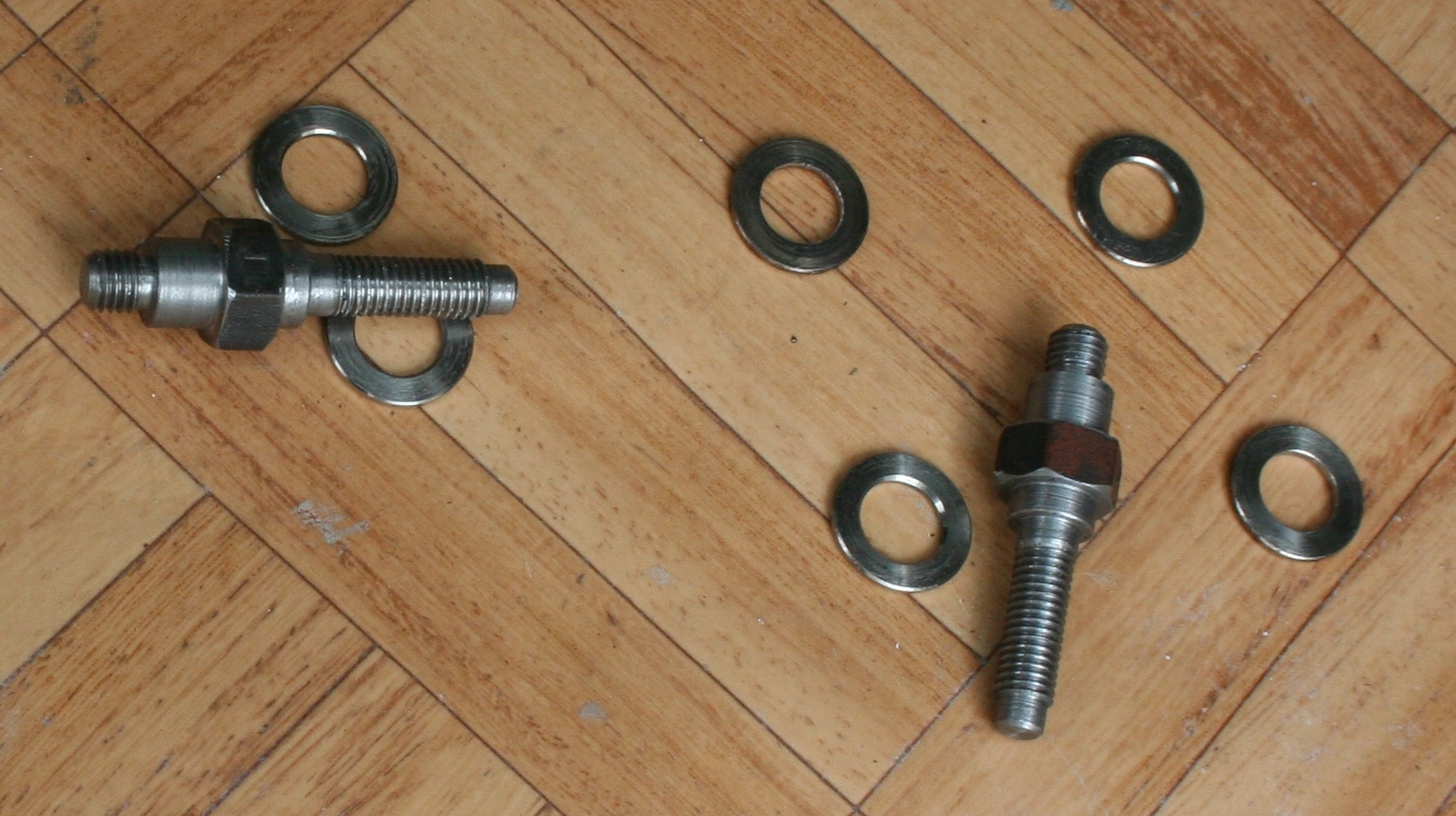

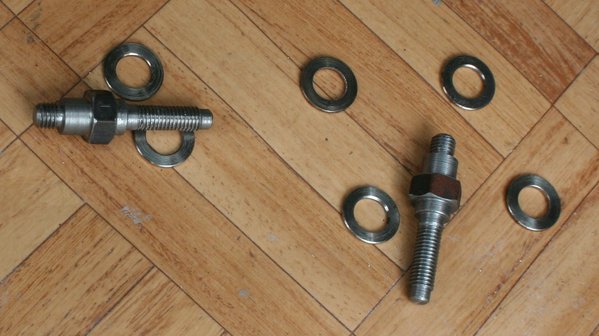

Для крепления их на штатные места с возможностью дополнительного крепления ремней безопасности были изготовлены модернизированные болты. Шайбы нужны для «плотного прижимания» крюков и «мягкого фиксирования» ремней безопасности. Штатные проставки использованы по назначению.
![201 IMG_5657 (болты новые с шайбами и колпачками не подошедшими) - только новые болты и шайбы.jpg (626.46 KiB) Просмотров: 8560 201 IMG_5657 (болты новые с шайбами и колпачками не подошедшими) - только новые болты и шайбы.jpg](./download/file.php?id=14008&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
201 IMG_5657 (болты новые с шайбами и колпачками не подошедшими) - только новые болты и шайбы.jpg (626.46 KiB) Просмотров: 8560
- Новые болты

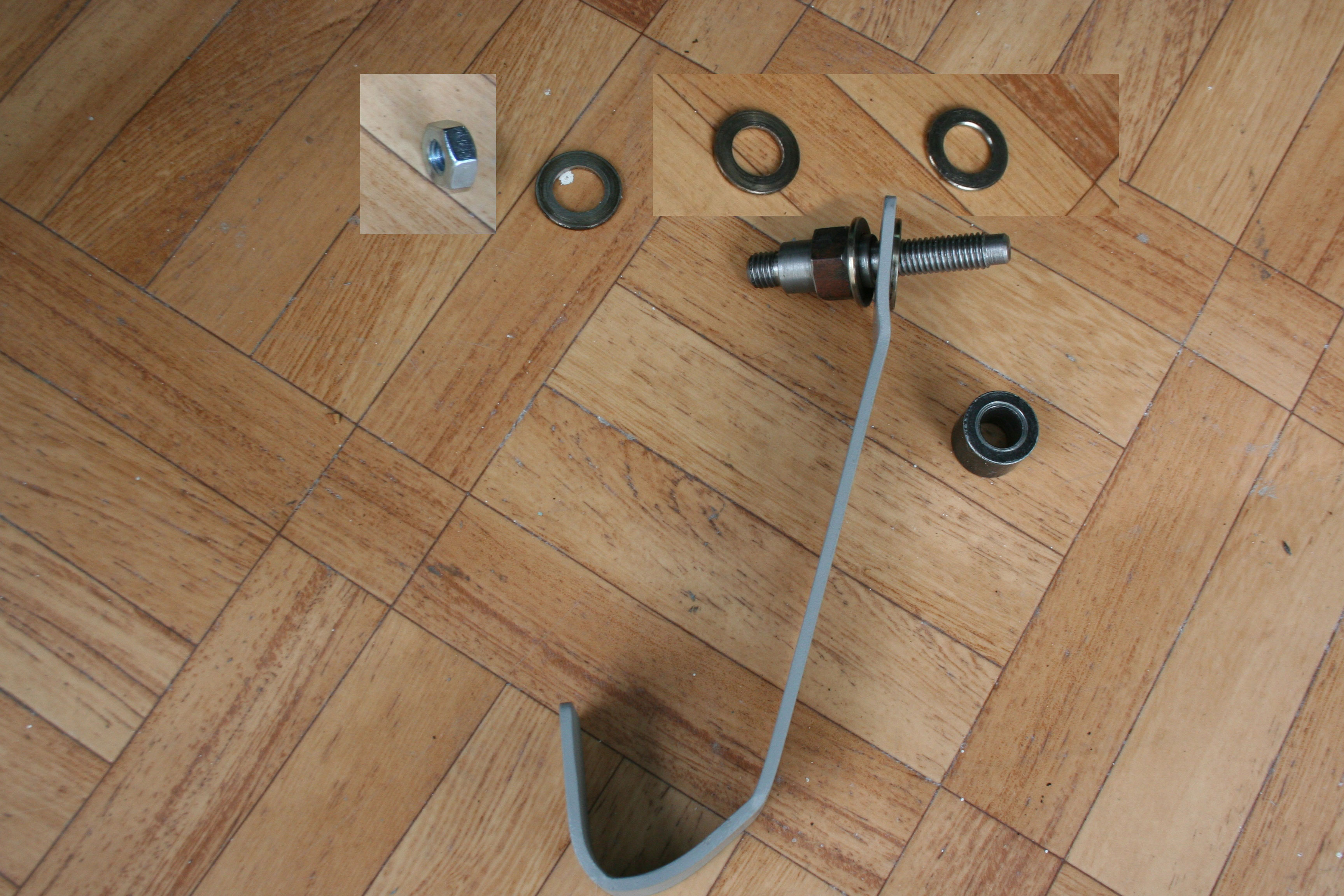

Что-то типа сборочного фото-чертежа (фотошопил, так как первоначальная версия была с другими гайками (в конце будет видно) и более широкими шайбами).
Слева гайка и две шайбы – между ними будет крепление ремня безопасности. Зажимается таким образом, чтобы крепление ремня могло двигаться. Наверх на гайку одевается штатный декоративный колпачок.
С правой стороны шайба, новый крюк, штатная проставка – зажимается плотно, чтобы не двигалось. Шайбы, которые на фото одеты на болт не нужны – не было времени фотошопить или перефоткать – не обращайте на них внимания. Штатные стопорные шайбы не стал одевать – пользы от них в моем случае «ноль».
![401-IMG_5668-(крюк-правый-с-заряженным-болтом-и-колпачком-не-подошедшим)---набор-шайб-и-гайка.jpg (1.15 MiB) Просмотров: 8560 401-IMG_5668-(крюк-правый-с-заряженным-болтом-и-колпачком-не-подошедшим)---набор-шайб-и-гайка.jpg](./download/file.php?id=14009&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
401-IMG_5668-(крюк-правый-с-заряженным-болтом-и-колпачком-не-подошедшим)---набор-шайб-и-гайка.jpg (1.15 MiB) Просмотров: 8560
- Сборочный фото-чертеж

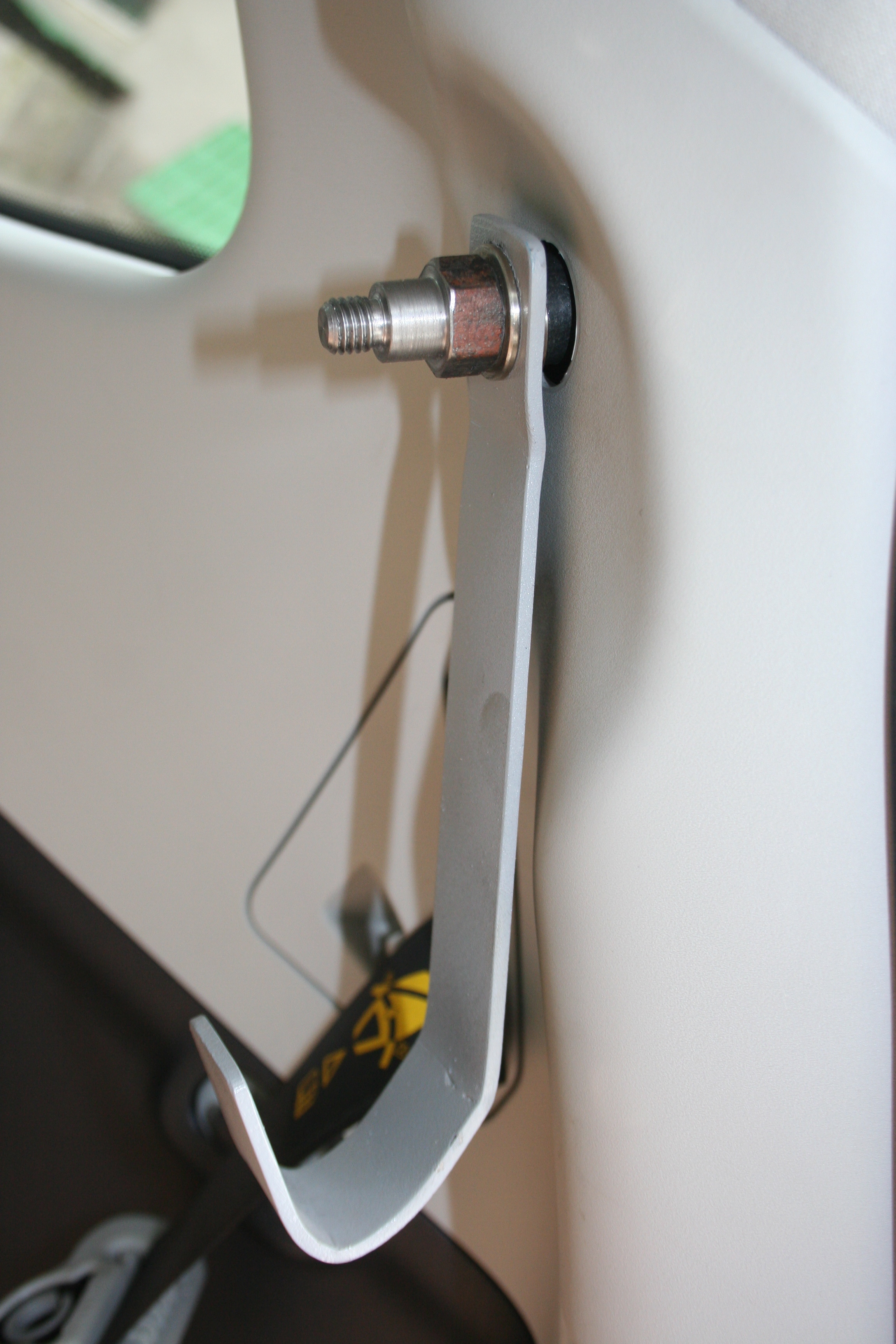

В итоге получил такую конструкцию с правой стороны. С левой – аналогично (зеркально).
![501 IMG_5671 (крюк правый установленный без ремня).jpg (2.32 MiB) Просмотров: 8560 501 IMG_5671 (крюк правый установленный без ремня).jpg](./download/file.php?id=14010&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
501 IMG_5671 (крюк правый установленный без ремня).jpg (2.32 MiB) Просмотров: 8560
- Крюк правый без ремня

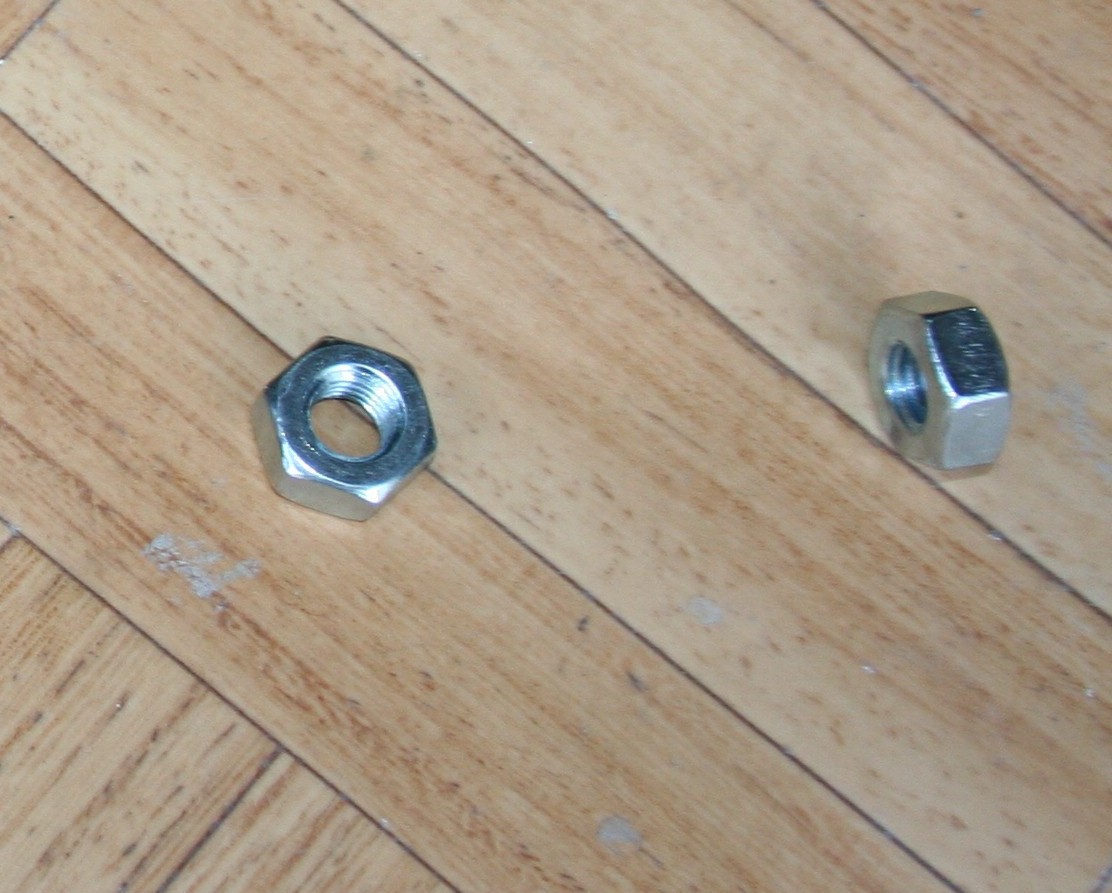

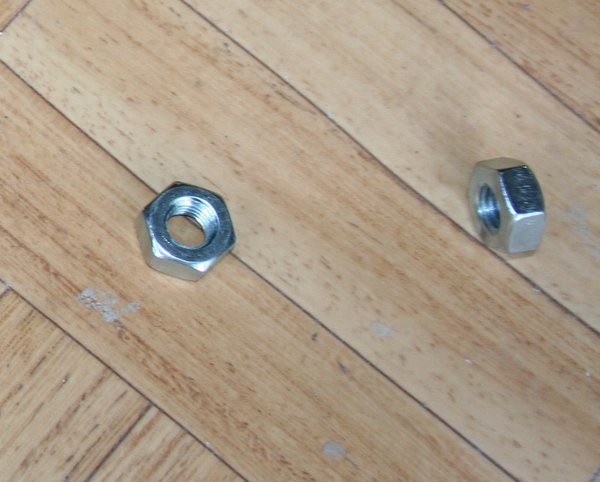

Одел ремень. Гайка-колпачок оказалась слишком длинной (как не пытались укоротить).
В итоге была заменена на обычную гайку.
![202 IMG_5699 (штатные болты с гайками новыми вместо колпачков) - гайки новые.jpg (192.75 KiB) Просмотров: 8560 202 IMG_5699 (штатные болты с гайками новыми вместо колпачков) - гайки новые.jpg](./download/file.php?id=14011&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
202 IMG_5699 (штатные болты с гайками новыми вместо колпачков) - гайки новые.jpg (192.75 KiB) Просмотров: 8560
- Новые гайки

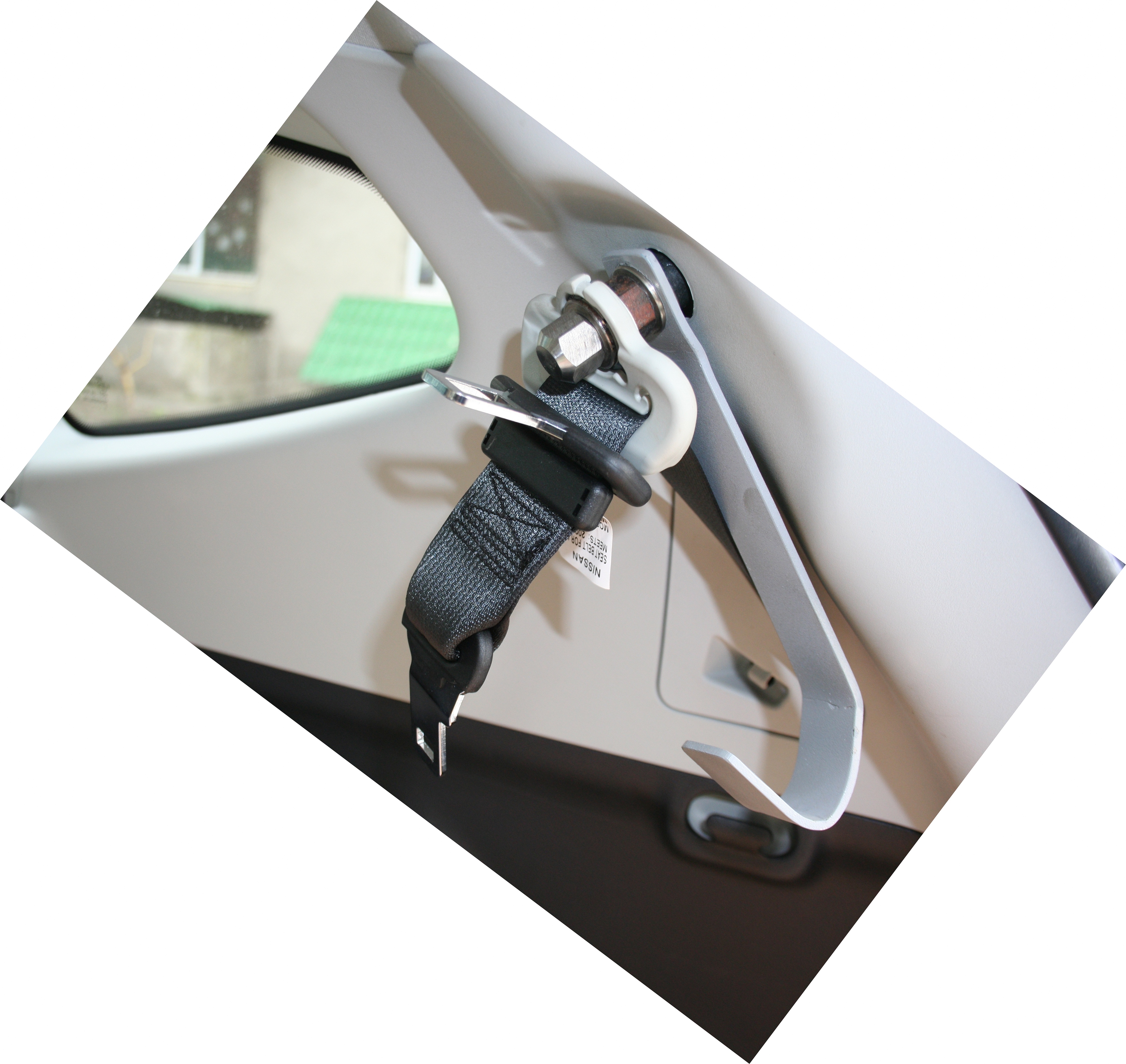

![502 IMG_5673 (крюк правый установленный с ремнем и колпачком не подошедшим) - повернуто.jpg (3.04 MiB) Просмотров: 8560 502 IMG_5673 (крюк правый установленный с ремнем и колпачком не подошедшим) - повернуто.jpg](./download/file.php?id=14012&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
502 IMG_5673 (крюк правый установленный с ремнем и колпачком не подошедшим) - повернуто.jpg (3.04 MiB) Просмотров: 8560
- Крюк с ремнем и старым колпачком

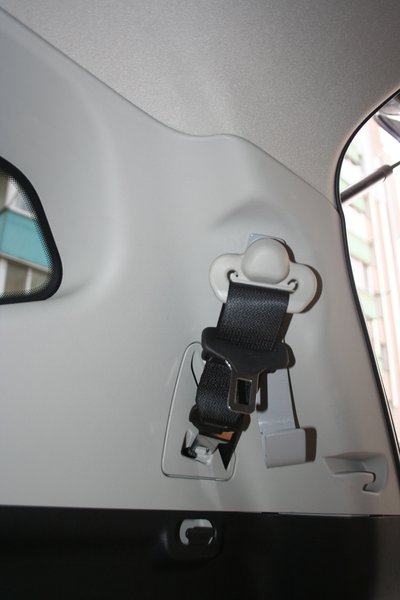

Одел штатный декоративный колпачок – вид справа.

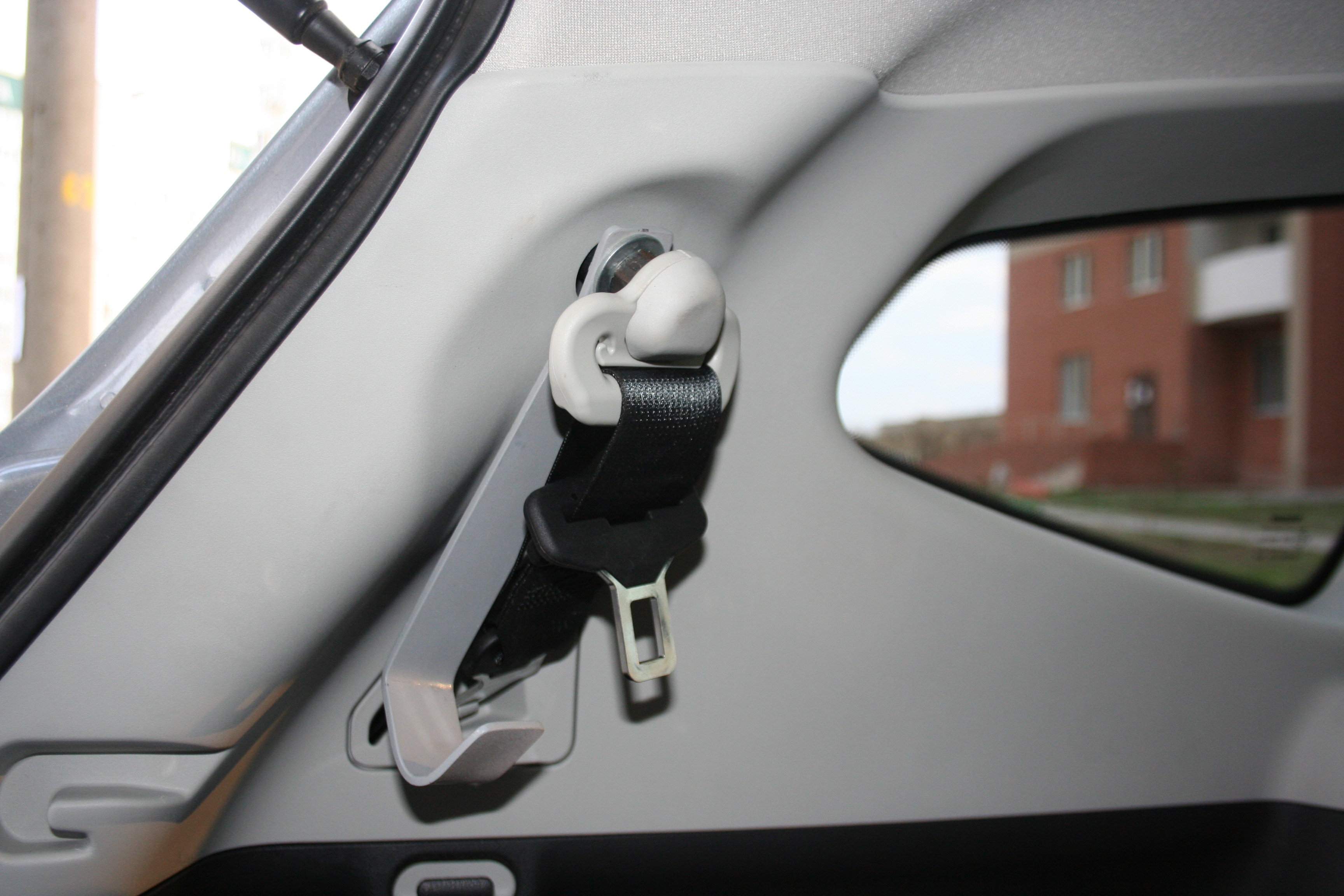

![601 IMG_5705 (финал - правый крюк с ремнем и колпачком - дальше).jpg (1.13 MiB) Просмотров: 8560 601 IMG_5705 (финал - правый крюк с ремнем и колпачком - дальше).jpg](./download/file.php?id=14013&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
601 IMG_5705 (финал - правый крюк с ремнем и колпачком - дальше).jpg (1.13 MiB) Просмотров: 8560
- Финал справа 1

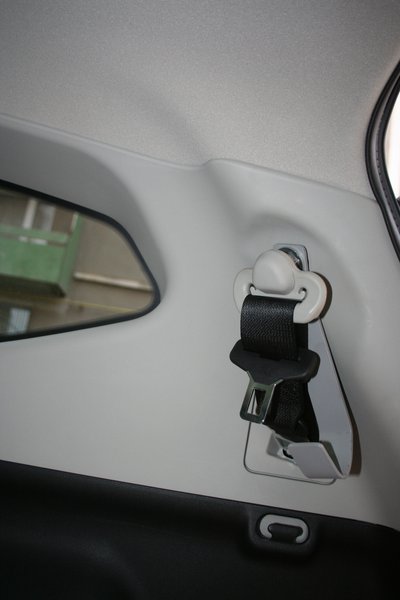

![602 IMG_5703 (финал - правый крюк с ремнем и крышкой).jpg (1.27 MiB) Просмотров: 8560 602 IMG_5703 (финал - правый крюк с ремнем и крышкой).jpg](./download/file.php?id=14014&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
602 IMG_5703 (финал - правый крюк с ремнем и крышкой).jpg (1.27 MiB) Просмотров: 8560
- Финал справа 2
Вид слева.

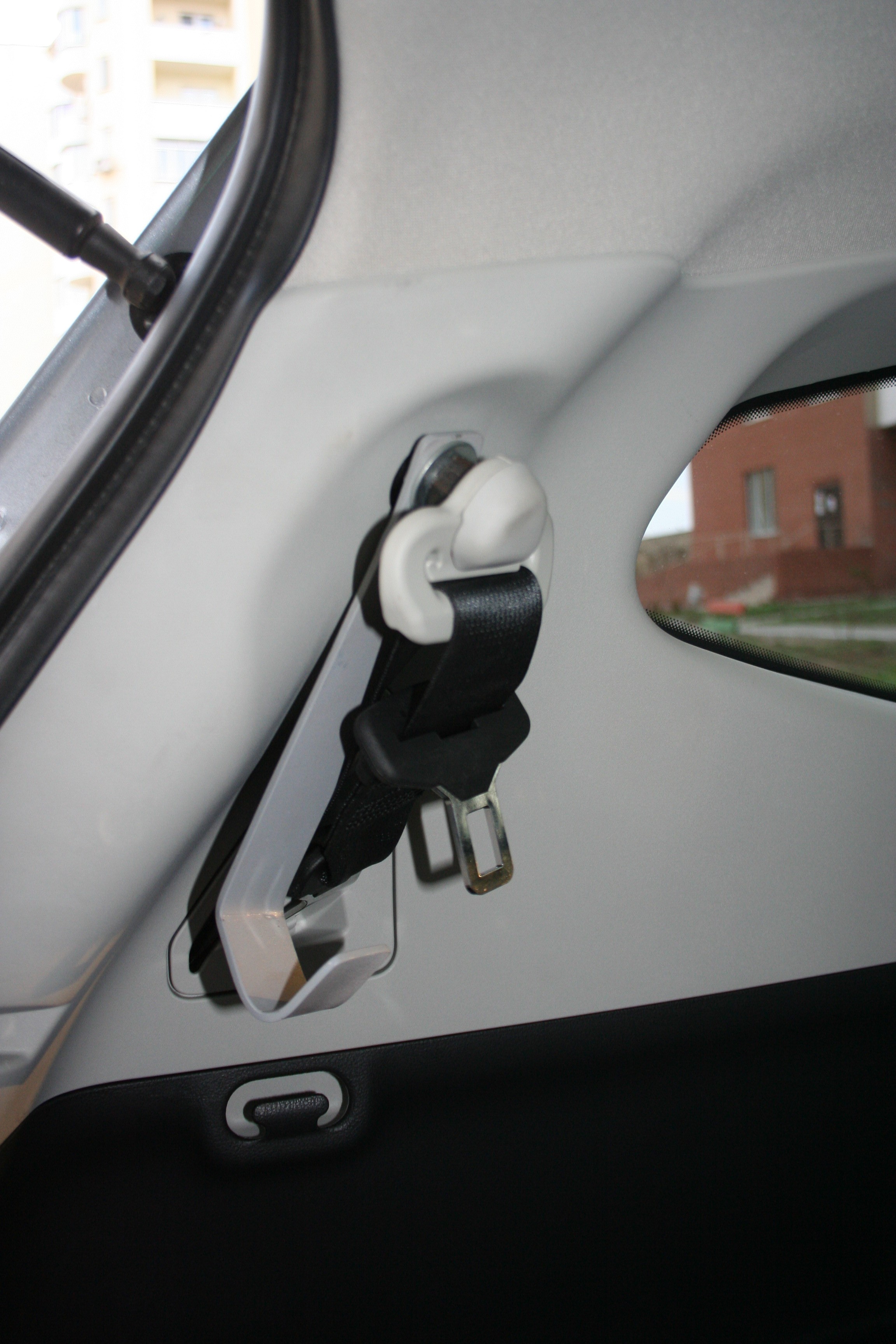

![801 IMG_5702 (финал - левый крюк с ремнем и крышкой - дальше).jpg (1007.92 KiB) Просмотров: 8560 801 IMG_5702 (финал - левый крюк с ремнем и крышкой - дальше).jpg](./download/file.php?id=14015&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
801 IMG_5702 (финал - левый крюк с ремнем и крышкой - дальше).jpg (1007.92 KiB) Просмотров: 8560
- Финал слева 1
![802 IMG_5701 (финал - левый крюк с ремнем и крышкой).jpg (1.1 MiB) Просмотров: 8560 802 IMG_5701 (финал - левый крюк с ремнем и крышкой).jpg](./download/file.php?id=14016&t=1&sid=661e63b89159cd8ff4c7cd35438cf83b)
802 IMG_5701 (финал - левый крюк с ремнем и крышкой).jpg (1.1 MiB) Просмотров: 8560
- Финал слева 2

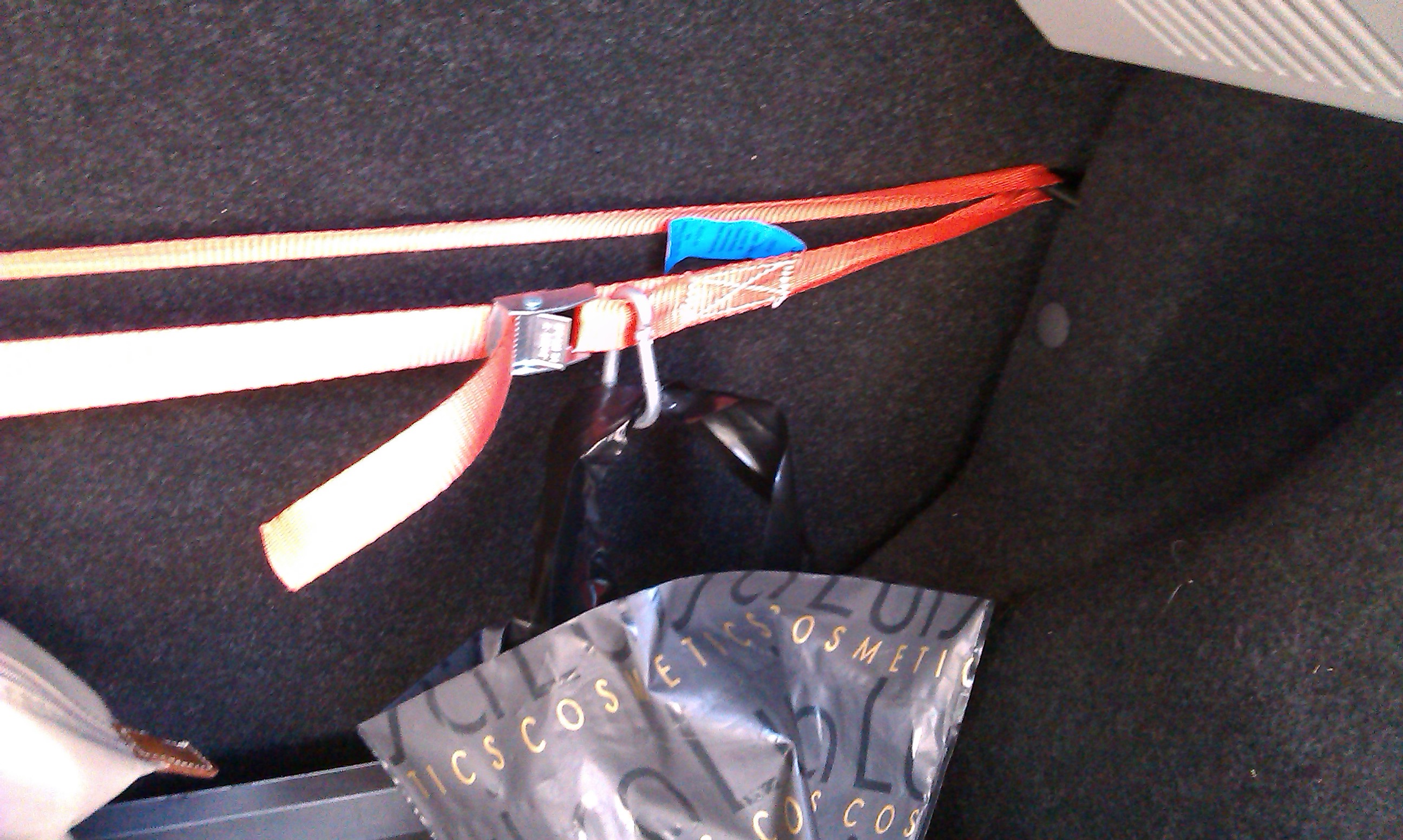

Полевые испытания показали абсолютную боеспособность… Сумки с магазина по багажнику не катаются, а стройно висят на крюках. Штатные ремни в рабочем состоянии.
Спасибо коллегам, которые помогали в реализации!
