Re: Фаркоп
Пт июл 20, 2012 15:51:08
bykovdima писал(а):под бампером висит какой-то разъем на 6 контактов - явно для фаркопа (больше просто не для чего!!), но на нем нет питания
россияне вроде как подключается к разъему под бампером, но никто не писал, что где-то еще что-то нужно включить\подключить
А разве на фаркопе есть просто питание? Может ты ждешь там напряжения, когда у тебя ничего из света не включено?
levshaха-ха-ха

220 жду

нет ни массы, ни напряжения при включении габаритов\поворотников\стопов
да, я это видел.
проблема в другом, что на "этом разъеме", к которому подключаются россияне, у меня нет питания. в принципе вполне логично ведь не все ставят фаркопы, и зачем на улице оставлять "оголенный" разъем с питанием. но никто не описывает эту ситуацию и про подачу питания на разъем, такое впечатление, что у них оно там уже есть.
может стоит копнуть в сторону
В левой части багажника, под кровлей есть скрепленные вместе провода. Там же, чуть ближе к бамперу находится разъем в 8 гнезд
Мне кашак достался с уже установленным "пассивным парктроником"
Паходу форкопчег у меня оригинальный.... В комплекте документов была и книжечка на сей девайс.

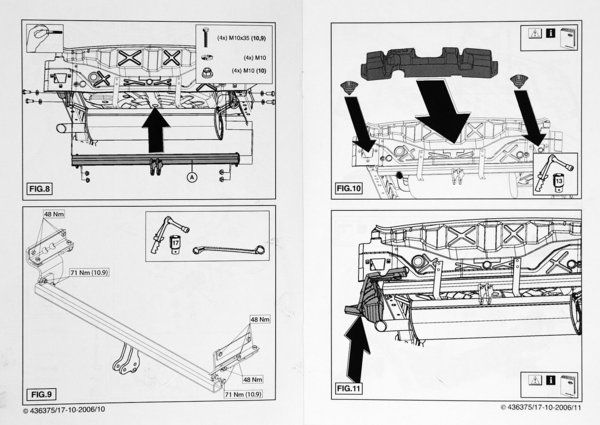

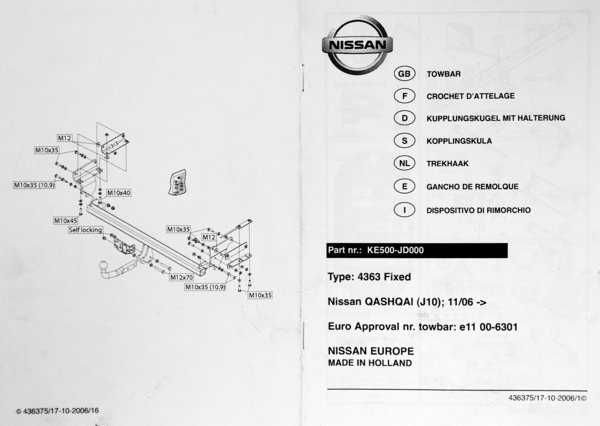

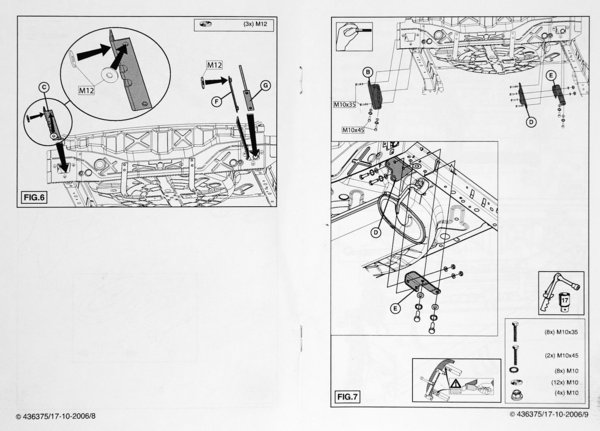

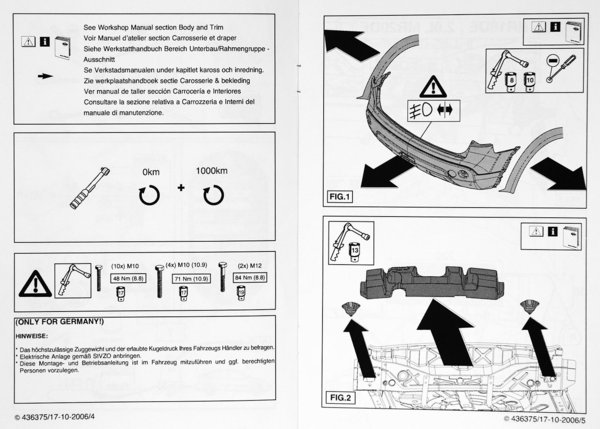

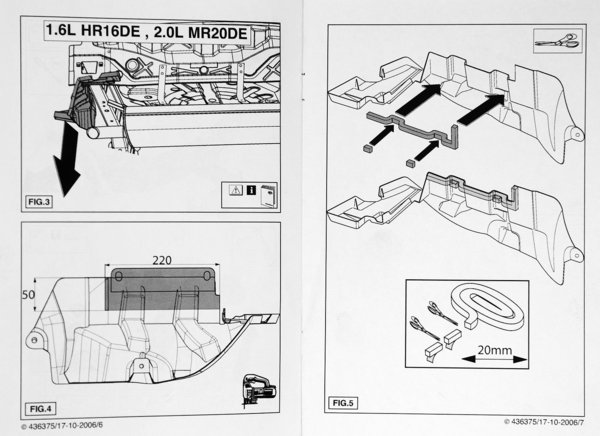

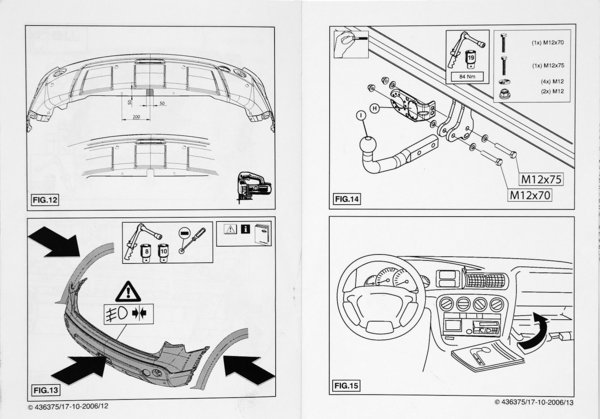

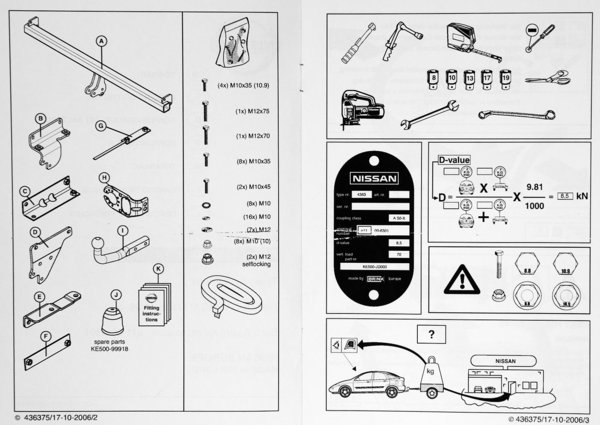

Прилагаю ниже её фотки. Кашкавады, думаю почерпнёте из её полезную инфу!
Кстати, когда к разъему фаркопа подключем прицеп, на приборке загорается спец. символ

полезная штука, т.к. в зеркалах прицеп нихера не виден....
- Вложения
-

-

-

-

-

-

-

Последний раз редактировалось
BAX Сб июл 21, 2012 11:00:27, всего редактировалось 3 раз(а).
levsha писал(а):А разве на фаркопе есть просто питание? Может ты ждешь там напряжения, когда у тебя ничего из света не включено?
Еще как есть!!!
СХЕМЫ РАЗЪЕМОВ ПРИЦЕПА И ФАРКОПА
Европейская разводка (Российская разводка) № Код Сигнал Провод
1 L левый поворот 1.5 mm
2 54G 12В ((+) опция) 1.5 mm
3 31 Земля (-) 2.5 mm
4 R правый поворот 1.5 mm
5 58R правый габарит и подсветка номера 1.5 mm
6 54 стопы 1.5 mm
7 58L левый габарит 1.5 mm
По установке "европейской" фишки фаркопа на американские авто. Этот разъем используется в американских автомобилях, например Шевроле Тахо. - Сложность в том, что сигналы поворотников и стопов идут по одним проводам. Для установки "европейского" разъема существует два варианта:
1) Самый простой, но как-бы, нелегальный вариант - использовать провода "американского" разъема.(у Тахо, обычно, пристегнут слева внутри заднего бампера) Это вариант для тех, кто нечасто пользуется прицепом. Можно выбрать: стопы и мигалки завести на стопы прицепа (Мигать будет красными фонариками) или на поворотники (стоп оранжевый) или дублировать и то, и другое.
2) Сложный, но правильный вариант: Полность протягивать проводку уже под "европу". На примере Тахо: нужно найти "чистые" сигналы поворотников и стоп-сигнала, сняв щиток приборов и через три реле (!!! т.к. эти провода не силовые) тянуть их через весь салон к фаркопной фишке.
Стоп, в принципе, можно брать с дополнительного стоп-сигнала на задней двери (на многих авто)
(!) На схемах земля показана для наглядности черным цветом, на самом деле - провода белые.
Распиновка 13-ти пинового евро-разъема прицепа Стандарт: ISO 11446:2004 "Road vehicles — Connectors for the electrical connection of towing and towed vehicles — 13-pole connectors for vehicles with 12 V nominal supply voltage"

№ Функция Цвет, вариант 1 Цвет, вариант 2
1 Левый поворот Yellow Yellow
2 Задний противотуманный фонарь Blue Blue
3 Земля для контактов 1 - 8 White White
4 Правый поворот Green Green
5 Левые габариты и подсветка номера Brown Brown
6 Стоп-сигналы Red Red
7 Правые габариты и подсветка номера Black Black
8 Задний ход Pink Pink
9 +12В с аккумулятора Orange Purple
10 +12В при наличии зажигания Grey Grey
11 Земля для контакта 10 White/Black Clear
12 Сигнальный провод (обычно запасной) White/Blue Buff
13 Земля для контакта 9 White/Red Black/Red
Могут быть вариации с цветами проводов, указаны наиболее популярные.
полная распиновка 7 и 13-контактного разъема фаркопа, с картинками!
1. Indicator light/ left hand side 1/L
2. Fog light (from switch) 2/54 G
3. Earth for circuit 1 to 8 3/31
4. Indicator light/ right hand side 4/R
5. Rear light / right hand side 5/58 R
6. Brake lights 6/54
7. Rear light / left hand side 7/58 L
8. Reverse light
9. Feed +30 (12V permanently)
10. Feed +15 (contact connected)
11. Earth for circuit 10
12. No allocation (used for trailer recognition)
13. Earth for circuit 9
2a . Fog light (to lamp)
bykovdima писал(а):проблема в другом, что на "этом разъеме", к которому подключаются россияне, у меня нет питания.
А предохранитель роль перемычки не может играть? Может просто не стоит какой-нибудь предохранитель?
Guns писал(а):Всем привет!
Кто ставил сей девайс?
Где и по чем?
Есть съемные?
PS Полигон в запорошье зарядил 1150 грн без установки.
звонил вчера к дилеру с установкой 3700грн. (установка около 600грн)
bykovdima писал(а):кто ставил фаркоп подскажите, пожалуйста, как подключали электрику??
Снимал недавно задний левый фонарь. Очень удивился лишнему жгуту отечественного провода. По ходу всю электрику на прицеп подключили тупо к проводам.
oleg_t писал(а):bykovdima писал(а):кто ставил фаркоп подскажите, пожалуйста, как подключали электрику??
Снимал недавно задний левый фонарь. Очень удивился лишнему жгуту отечественного провода. По ходу всю электрику на прицеп подключили тупо к проводам.
я чуть выше, кажется, рассказывал куда надо подключать электрику фаркопа
Добрый вечер. Хочу добавить от себя, так как неделю как установил себе фаркоп.
Теперь опишу по порядку:
1) машинку брал в салоне на Окружной в Киеве;
2) сначала обратился к ним и сразу получил "конструктивный и позитивный" ответ, что они ставят только доп. оборудование, купленное у них... Цены как Вы понимаете на 300% выше рыночных. Уехал расстроенным:(
3) посидел на форуме и вникнув в разговоры на счет других дилеров, решил обратиться за помощью к одноклубникам (спасибо большое "Сигналкину" за подсказки)!!!
Позвонил на сервис на подоле и получил подтверждение, что они ставят доп. оборудование купленное не у них, что не могло не обрадовать:)
4) приобрел фаркоп Auto-Hak (Польша) за 1 530 грн. и на сервис.
5) установка фаркопа и проведение проводки стоило 1 300 грн. и гарантия на месте.
Так что если кому то надо установить доп. оборудование без "выкрутасов", обращайтесь туда. Еще раз спасибо и пускай машинки бегают.
