Снятие заднего бампера
Вс июл 08, 2012 16:30:55

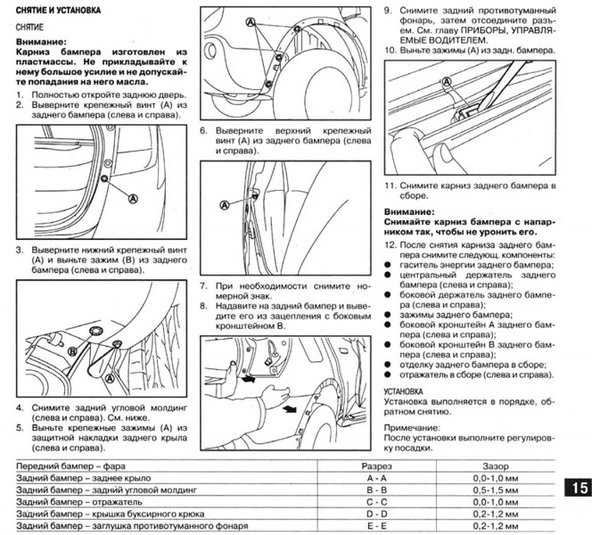

Вдохновившись темой Снятие переднего бампера http://qashqai-club.com/bb3/viewtopic.php?f=42&t=5149 решил повторить подвиг для заднего бампера. Руководствовался в первую очередь переведенным сервисным мануалом варианта 2007г, особых отличий от разбираемого рестайла 2011г не обнаружил:
некоторые этапы описаны весьма расплывчато, поэтому проиллюстрирую реальными фото (сорри за качество - мобилка)
п.1 все понятно, дверь просто открываем дверь багажника
п.2 тоже все просто, выкручиваем 2 самореза, один справа другой слева в районе задних габаритов
п.3 начинаются не стыковки. Ведь у нас у всех имеются брызговики, так что сначала придется снять их, для этого вывинчиваем крестовой отверткой два самореза и снимаем одну андапку(пистон) снизу, в мануале выше она обозначена как "В":
андапка, кстати, отличается от всех что будут сниматься дальше, она чуть больше, так что отложите их в сторонку
ну а потом уже вывинчиваем крепежный винт "А"
и еще в мануале забыли упомянуть о двух андапка снизу в центральной части бампера, которые тоже нужно снять:

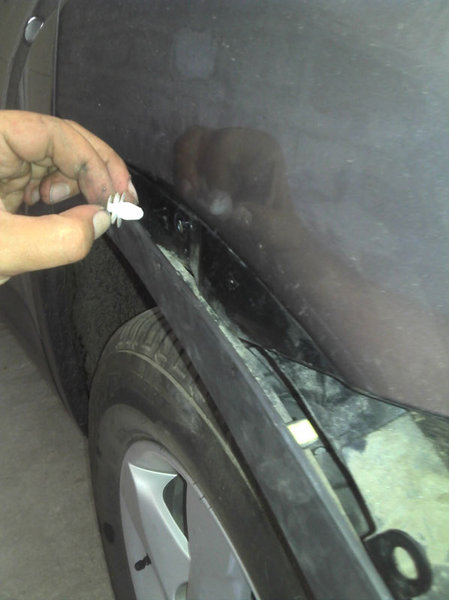

п.4 Аккуратно тянем на себя молдинг, начиная с нижней части:
выскакивают защелки достаточно легко. Полностью его снимать не нужно, достаточно только защелки входящие в пластик. В металле заднего крыла стоят защелки совершенно другой конструкции которые достаются гораздо хуже, так что лучше их не трогать совсем
п.5 тоже просто, достаем 3 андапки:
п.6 взорвал мне могз! по картинке из мануала не понятно вообще ничего,на практике саморез нашелся в достаточно сложном месте:
на фото в одной руке штатный молдинг, в другой поставленный мной ранее подкрылок
п.7 вызвал улыбку, номер снимать не нужно
п.8 самый сложный этап, даже после разборки не знаю как произвести его лучше. Просто аккуратно оттягивать бампер от кузова и одновременно толкать вперед. На кузове у нас 4 белых боковых кронштейнов (номер 6 и 7 на рис 1), по две с каждой стороны, с двумя зубами на каждой:
на самом же бампере ушки с квадратными отверстиями в которые этот зуб попадает
п.9 задний противотуманный фонарь снимается просто, подковыриваем его деревянной линейкой слева или справа:
п.10 зажимов оказалось аж 3 штуки, отщелкиваются они поднятием язычка по центру вверх:
п.11 ну вот и все, снимаем бампер. Как и мануал рекомендую делать это вдвоем
- рис1
- рис2
некоторые этапы описаны весьма расплывчато, поэтому проиллюстрирую реальными фото (сорри за качество - мобилка)
п.1 все понятно, дверь просто открываем дверь багажника
п.2 тоже все просто, выкручиваем 2 самореза, один справа другой слева в районе задних габаритов
п.3 начинаются не стыковки. Ведь у нас у всех имеются брызговики, так что сначала придется снять их, для этого вывинчиваем крестовой отверткой два самореза и снимаем одну андапку(пистон) снизу, в мануале выше она обозначена как "В":
- брызговик
андапка, кстати, отличается от всех что будут сниматься дальше, она чуть больше, так что отложите их в сторонку
ну а потом уже вывинчиваем крепежный винт "А"
- п.3
и еще в мануале забыли упомянуть о двух андапка снизу в центральной части бампера, которые тоже нужно снять:
- п.3+
п.4 Аккуратно тянем на себя молдинг, начиная с нижней части:
- п.4
выскакивают защелки достаточно легко. Полностью его снимать не нужно, достаточно только защелки входящие в пластик. В металле заднего крыла стоят защелки совершенно другой конструкции которые достаются гораздо хуже, так что лучше их не трогать совсем
- защелки в крыле
п.5 тоже просто, достаем 3 андапки:
- п.5
п.6 взорвал мне могз! по картинке из мануала не понятно вообще ничего,на практике саморез нашелся в достаточно сложном месте:
- п.6
на фото в одной руке штатный молдинг, в другой поставленный мной ранее подкрылок
п.7 вызвал улыбку, номер снимать не нужно
п.8 самый сложный этап, даже после разборки не знаю как произвести его лучше. Просто аккуратно оттягивать бампер от кузова и одновременно толкать вперед. На кузове у нас 4 белых боковых кронштейнов (номер 6 и 7 на рис 1), по две с каждой стороны, с двумя зубами на каждой:
- п.8
на самом же бампере ушки с квадратными отверстиями в которые этот зуб попадает
п.9 задний противотуманный фонарь снимается просто, подковыриваем его деревянной линейкой слева или справа:
- п.9
п.10 зажимов оказалось аж 3 штуки, отщелкиваются они поднятием язычка по центру вверх:
- п.10
п.11 ну вот и все, снимаем бампер. Как и мануал рекомендую делать это вдвоем
