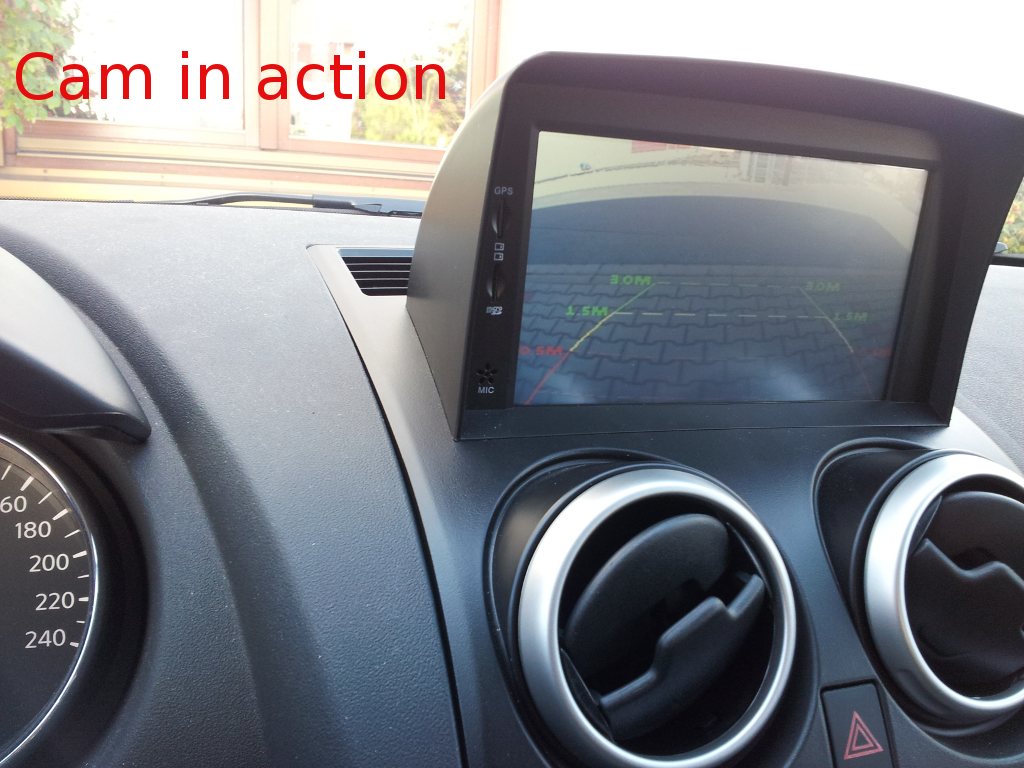

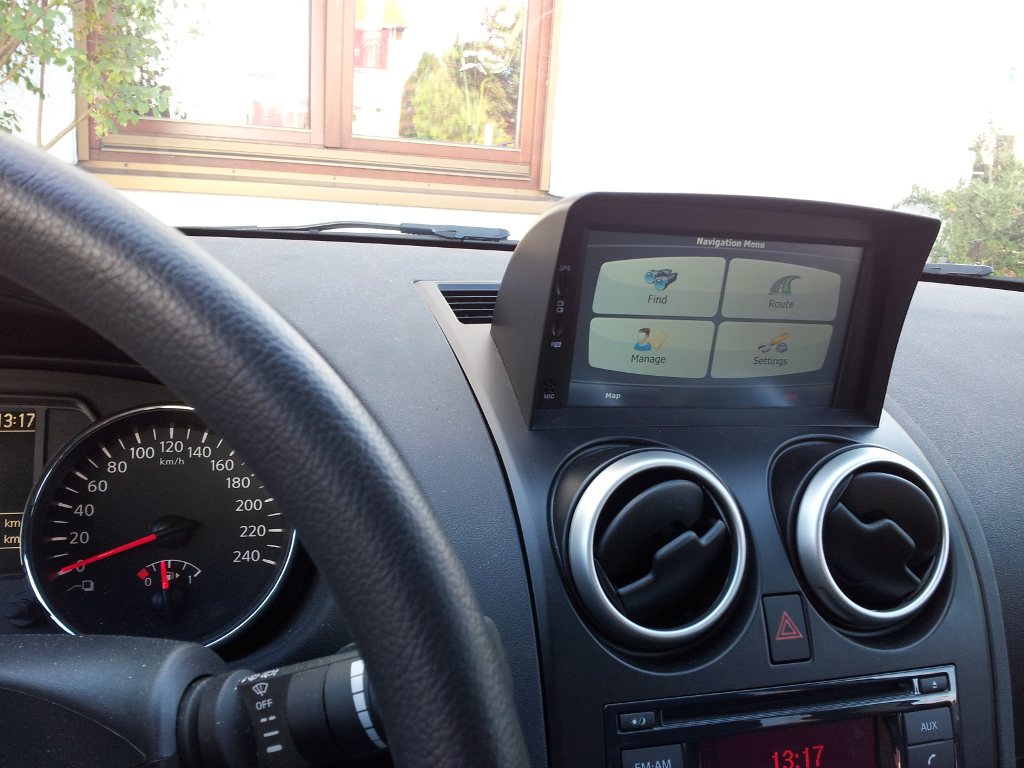

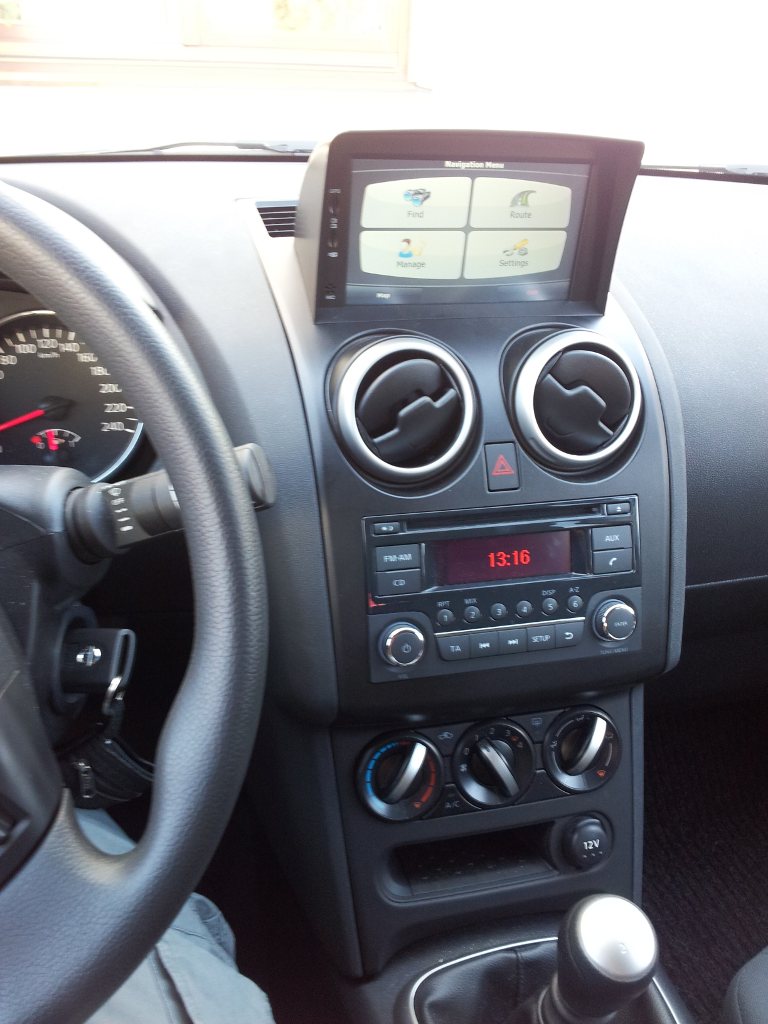

- Встраиваемая система поставлена вместо штатной верхней части средней панели.

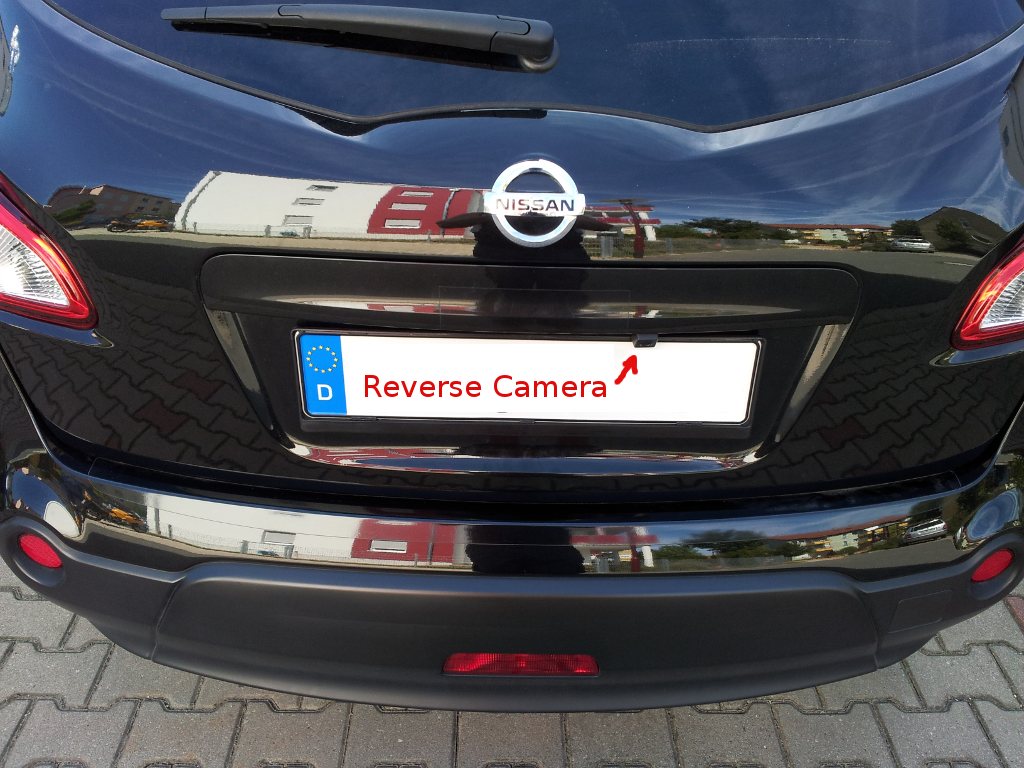

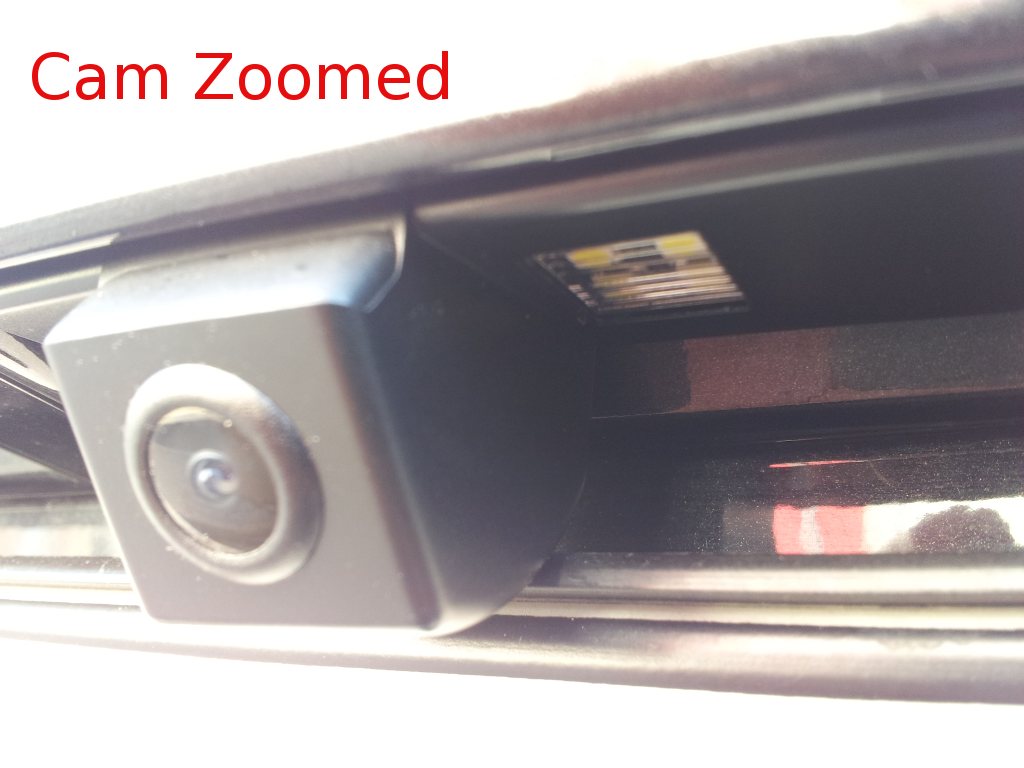

- Установлена камера заднего вида вместо правого подсвечивателя номера сзади. Я не очень рад такому расположению камеры, но как временное решение пойдет. К недостаткам можно отнести то что у камеры сбит прицел, т.е. центр картинки смещен по отношению центра машины. Тем самым ориентируясь только на камеру точно войти в узкий парковочный лот будет не совсем легко. Хотя после нескольких дней тренировки можно адаптироваться. Еще, в корпусе камеры находится светодиодная подсветка, которая выполняет функцию правого номерного подсвечивателя. Так вот, свет от светодиода тусклее и белее чем от левого оригинального подсвечивателя. Вечером, если присмотреться то выглядит не очень гармонично.
- Проложен кабель между камерой заднего вида и монитором в средней панели. Одна и самых трудных частей работы. Старался вести и подцепляться к оригинальному кабельному пучку. Провод от камеры повел по левой резиновой гармошке крышки багажника, потом вниз по левому D-столбу ("D-pillar") к днищу багажника, потом через задний и передний левые пороги к водительскому месту и поднял к средней панели. Идущего с камерой 5 или 6 метрового видеокабеля с желтыми тюльпанами на концах на всю проводку не хватило, так что пришлось покупать 2,5 метровый удлинитель. Решение с удлинителем мне не очень нравится, т.к. может потенциально создавать помехи при передаче видеокартинки. В планах поменять на 10 метровый кабель с двойной экранизацией и позолоченными тюльпановыми коннекторами.
До чего не дошли пока руки:
- Подключить audio output от мультимедиа проигрывателя к AUX входу (который сейчас находится в шахте подлокотника) родного радио.
- USB коннектор от мультимедиа навигатора пока никак не вывел наружу. Нехочу чтобы просто кабель к коннектором торчал - не эстетично, надо будет чтото лучше придумать.

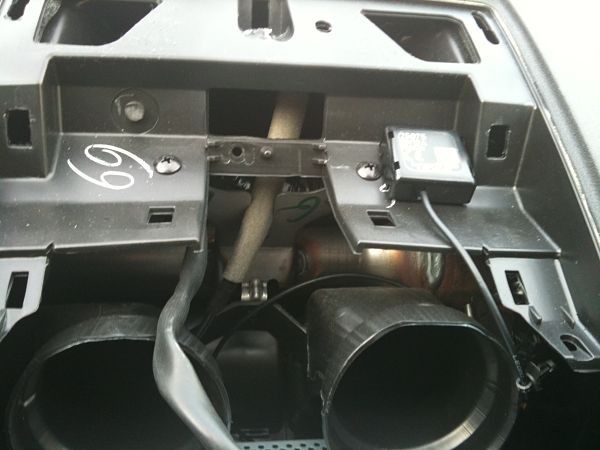

Интересно получилось с подключением GPS антенны, которая состоит из прямоугольного пластикового корпуса гдето 3 на 4 см и высотой в 1 см и шнура с метра полтора. Никак не хотел тянуть это чудо через панель и выводить наружу в углу под лобовым стеклом. В итоге установил GPS антенну прямо под корпусом мультимедийного блока (см. "GPS_Mouse.jpg") и несмотря на отсутствие прямой видимости с небом, GPS всеравно работает
Как писал ранее, экран у мультимедиа навигатора сильно зеркалит. В солнечный день почти ничего на экране не видно. Проблема решена была приобретением 7 дюймовой защитной матовой пленки. Пленка легла как родная, без пузырьков и пыли. По горизонтали по сторонам слева и справа зазоров вообще нет. По вертикали на верней и нижней стороне пленка не покрывает экран гдето по 1 миллиметру, что в использовании практически не заметно. Пленка служит одновременно для защиты экрана и рассеивания отраженного света. Наклеивать рекомендую в ванной комнате, т.к. там меньше всего пыли в воздухе. Если попадется частичка пыли между пленкой и экраном то можно аккуратно оттопырить пленку в этом месте и убрать пылинку скотчем (не напитком а липкой лентой
Один вопрос меня еще беспокоит: не будет ли мешать голова мультимедиа системы раскрытию подушки безопасности пассажирского места справа от водителя?
Вложения
Последний раз редактировалось 8198055 Вт сен 11, 2012 21:47:52, всего редактировалось 1 раз.
Сам отвечаю на свой беспокойный вопрос. Как видно на ролике ниже (особенно на 00:31), если подушка и заденет корпус монитора то совсем незначительно. Врядли он помешает подушке нормально раскрыться.

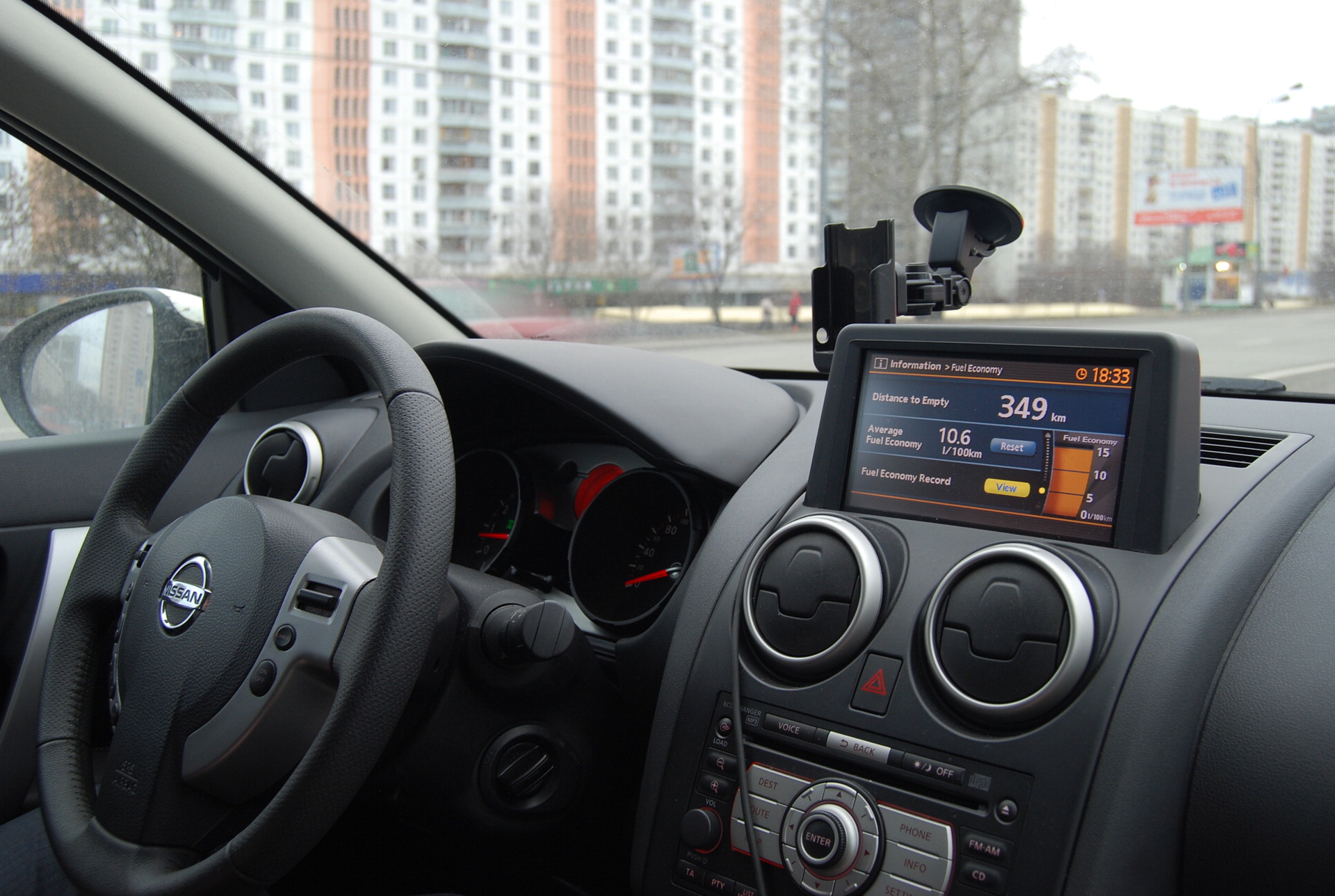

Тем более раньше в кашкаях подобные мониторы ставились с завода:
Странный угол наклона плоскости монитора... не слишком удобный для уровня глаз водителя и плохо гармонирует с торпедо. Думаю, китайцы под свой рост его продизайнили
8198055 писал(а):Так вот, свет от светодиода тусклее и белее чем от левого оригинального подсвечивателя. Вечером, если присмотреться то выглядит не очень гармонично.
дык поставь светодиод и туда, в чем проблема? У меня стоят светодиоды на подсветке номера - ни каких проблем 3*тфу
8198055 писал(а):несмотря на отсутствие прямой видимости с небом, GPS всеравно работает
смарт даже на заднем сиденье GPS ловит, на встроенную антенну, так почему навигатор не должен ловить? Пластик для такой длинны волны почти прозрачен
8198055 писал(а):не будет ли мешать голова мультимедиа системы раскрытию подушки безопасности пассажирского места справа от водителя?
не шути. у раскрывающейся подушки такое количество энергии, что она скорее голову из панели вырвет чем голова подушку остановит. Надеюсь до теста не дойдет никогда
8198055 писал(а): - Проложен кабель между камерой заднего вида и монитором в средней панели. Одна и самых трудных частей работы. Старался вести и подцепляться к оригинальному кабельному пучку. Провод от камеры повел по левой резиновой гармошке крышки багажника, потом вниз по левому D-столбу ("D-pillar") к днищу багажника, потом через задний и передний левые пороги к водительскому месту и поднял к средней панели. Идущего с камерой 5 или 6 метрового видеокабеля с желтыми тюльпанами на концах на всю проводку не хватило, так что пришлось покупать 2,5 метровый удлинитель.
А как обычно прокладывается видеокабель? Подскажите пожалуйста - это единственно возможная и рациональная его трассировка?
Сигналкин писал(а):на вкус и цвет ... но как-то оно ну так вот не вписывается в интерьер
Дело не столько во вкусе а сколько в безопасности и практичности. У кашкая слот для радио установлен очень низко, это факт. Если ставить туда устройство с монитором, на который в режиме навигации время от времени надо поглядывать (посмотреть название улицы, какие перекрестки или съезды идут дальше по курсу и т.д.) то во время заглядывания в монитор "глаза уходят с дороги". Отвод глаз от дороги даже на пару секунд могут привести к печальным последствиям. С монитором который установлен выше дело совсем другое. При заглядывании в монитор боковое зрение на автомате продолжает следить за дорогой. Для меня после теста разница огромная, по этому назад я откатываться не буду ни в коем случае.
Последний раз редактировалось 8198055 Вт сен 11, 2012 23:16:09, всего редактировалось 3 раз(а).
8198055 писал(а):Интересно получилось с подключением GPS антенны, которая состоит из прямоугольного пластикового корпуса гдето 3 на 4 см и высотой в 1 см и шнура с метра полтора. Никак не хотел тянуть это чудо через панель и выводить наружу в углу под лобовым стеклом. В итоге установил GPS антенну прямо под корпусом мультимедийного блока (см. "GPS_Mouse.jpg") и несмотря на отсутствие прямой видимости с небом, GPS всеравно работает
Не парься... Штатная GPS антенна имеет такой же вид и тоже установлена под торпедой над магнитолой...
vyk писал(а): А как обычно прокладывается видеокабель? Подскажите пожалуйста - это единственно возможная и рациональная его трассировка?
Я вел его параллельно оригинальному пучку кабелей, примерно через каждые 5-10 см приматывая его черным скотчем к пучку, но в сам пучок не вклинивался. Для этого пришлось снять обе части обшивки крышки багажника (нижняя и верхняя части), вытащить все с багажника до самого днища. Оттопырить сверху с левой стороны белую обшивку между D- и C-столбами. Снять левый порожек под вторым рядом сидений. Снять порожек около водителя. Снять нижнюю часть из черного пластика на левом B-столбе (та что между водительским порожком и порогом второго ряда). Да, еще пришлось открутить верхние болты держащие левые ремни безопасности второго и третьего ряда.
Вложения

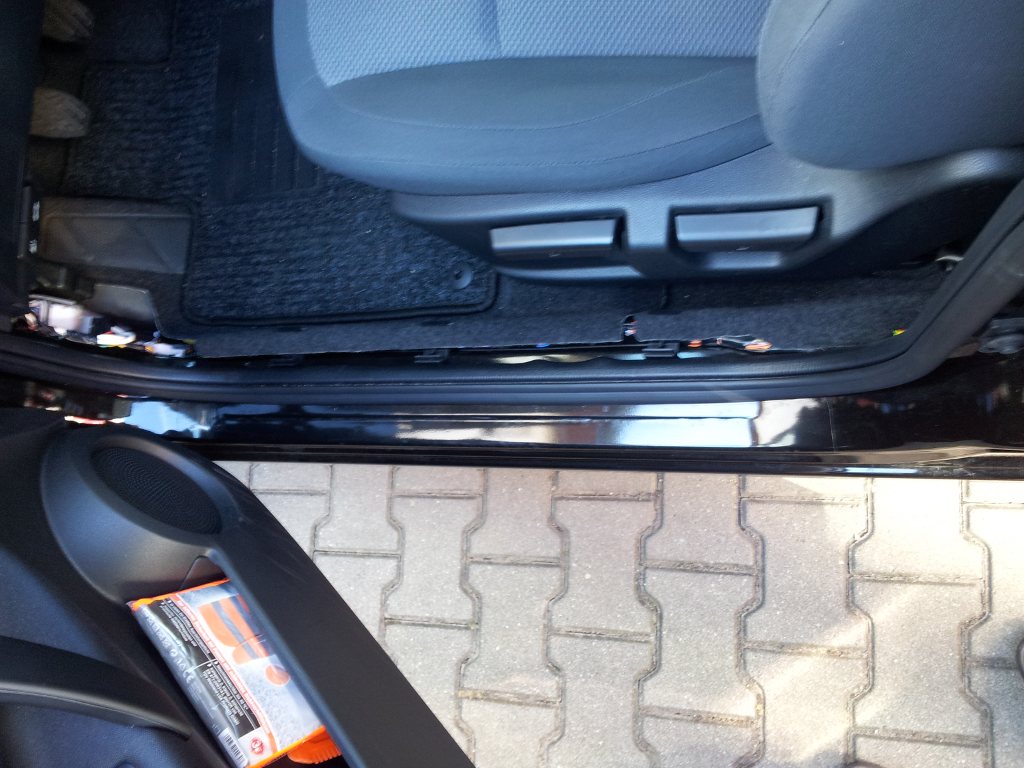

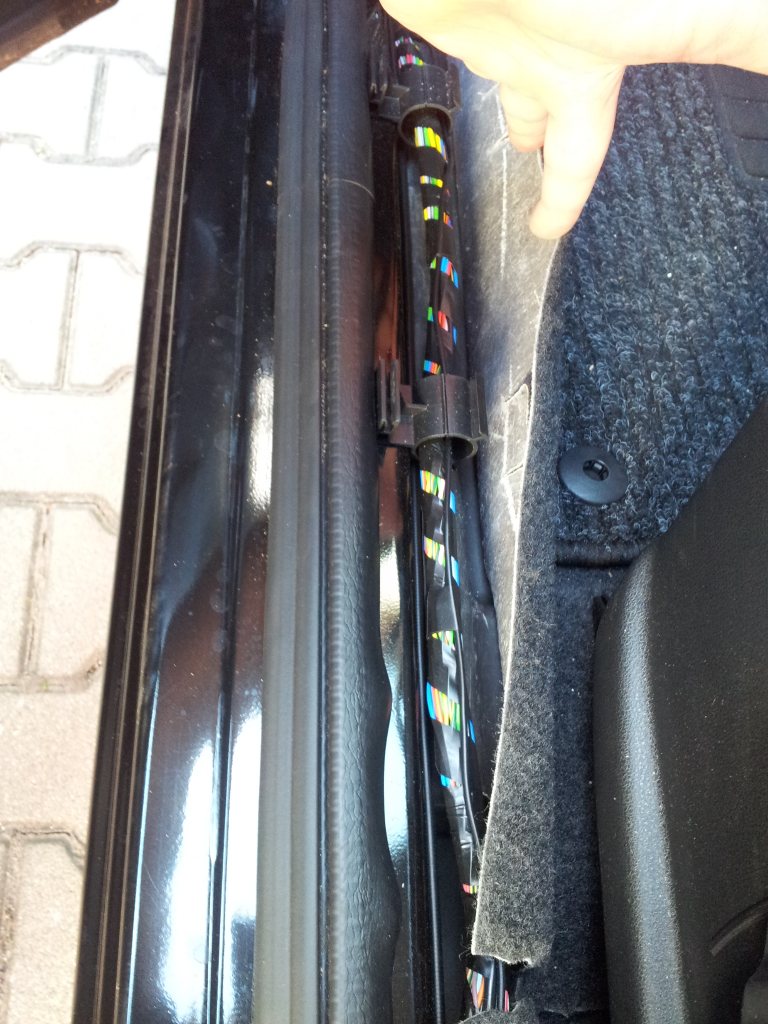

Порог слева от водителя

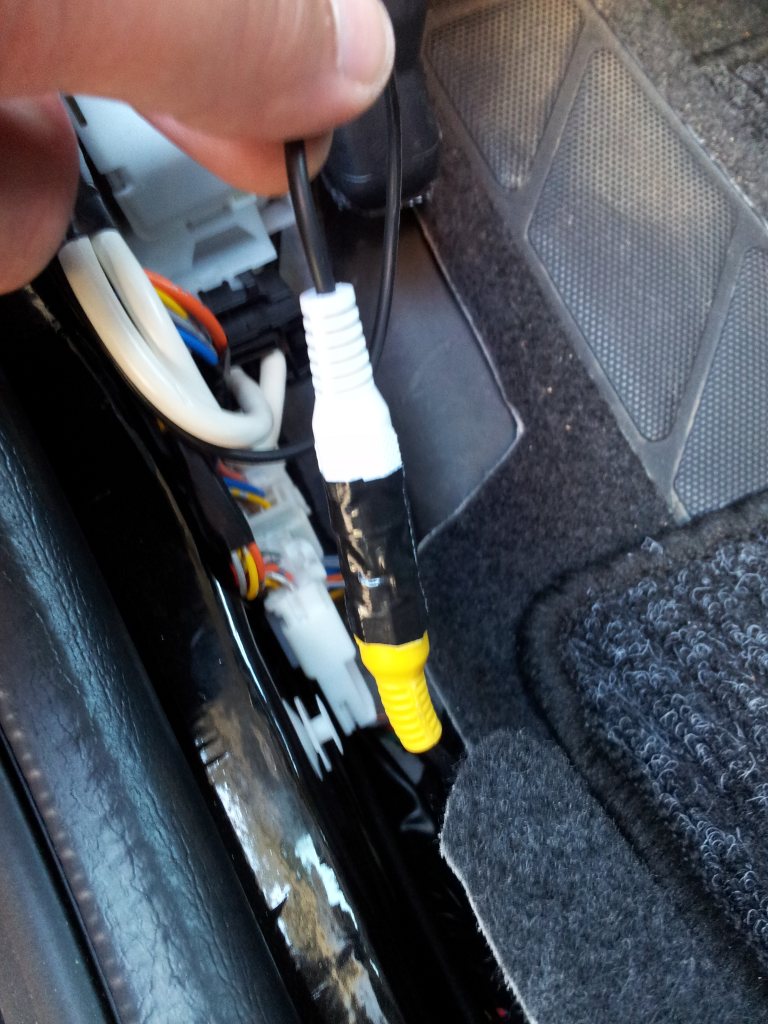

Соединение видеокабеля с удлинителем

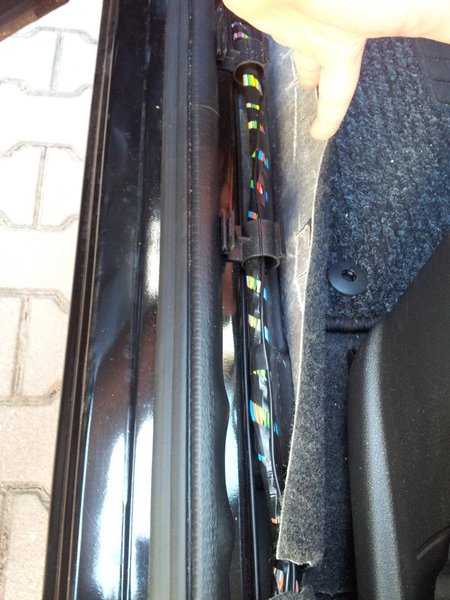

Левый порог второго ряда

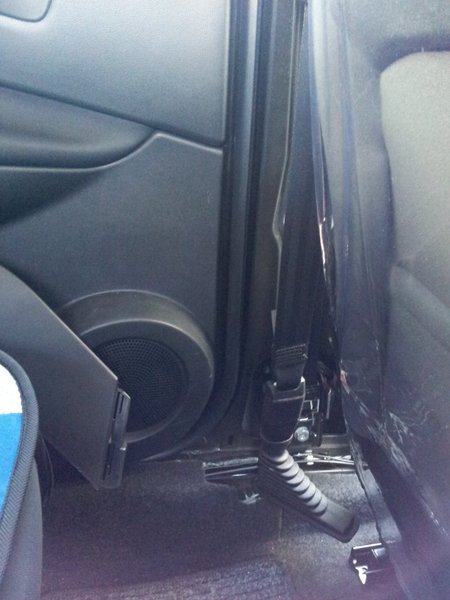

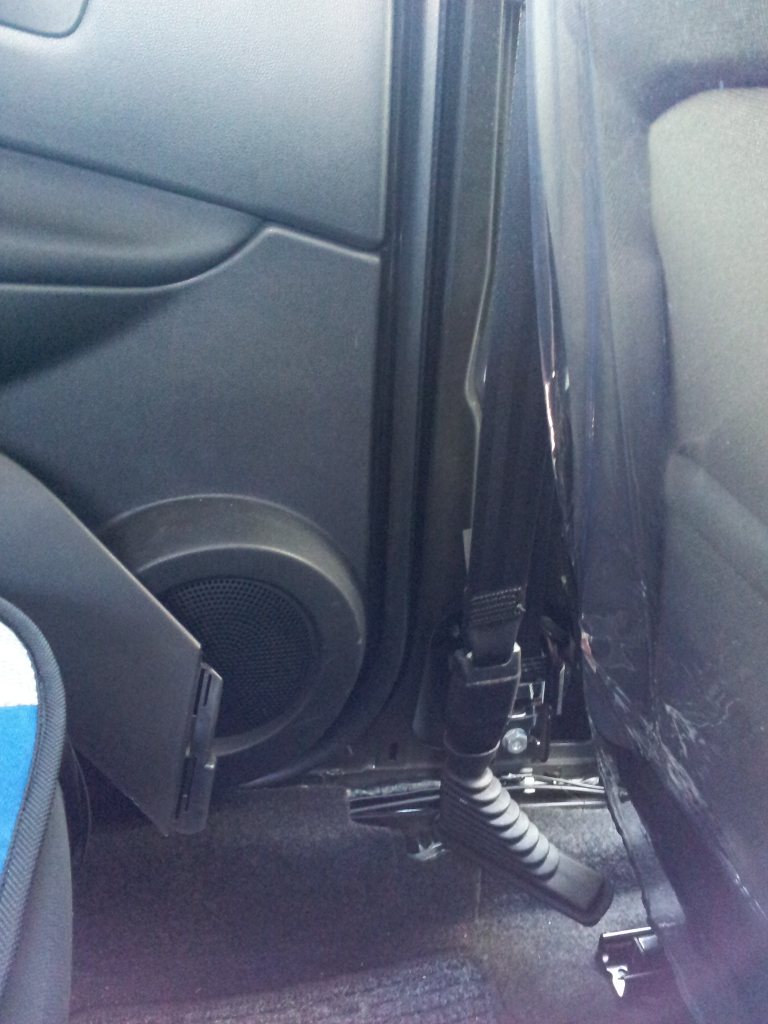

Между первым и вторым рядом слева

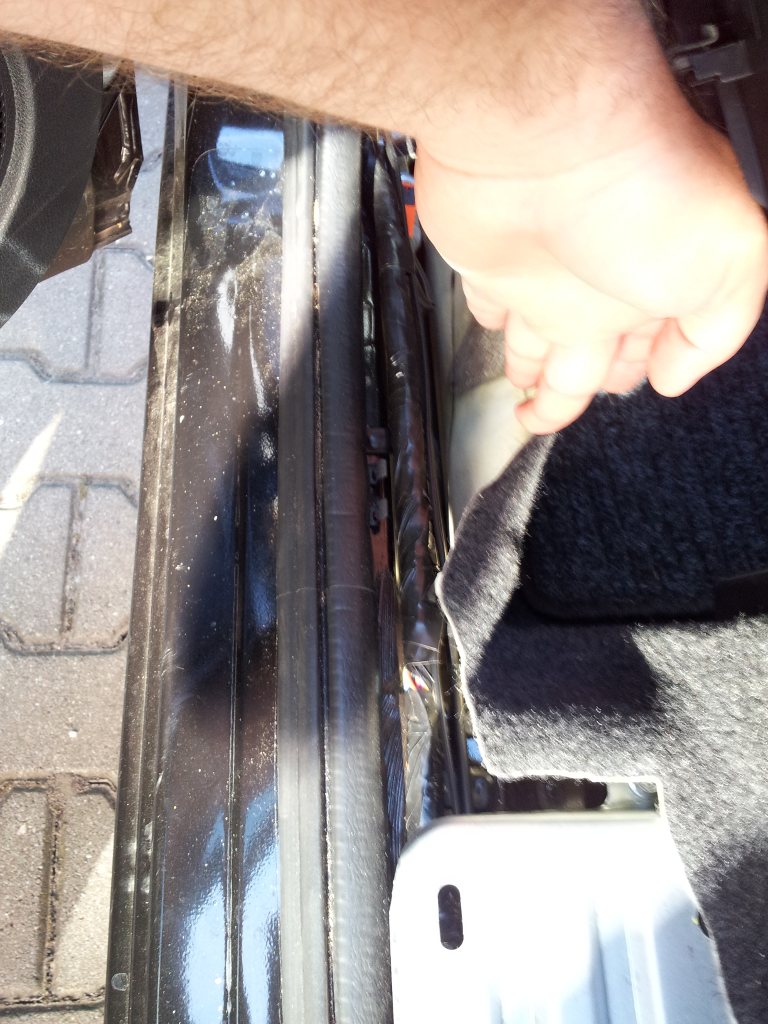

Левый порог второго ряда

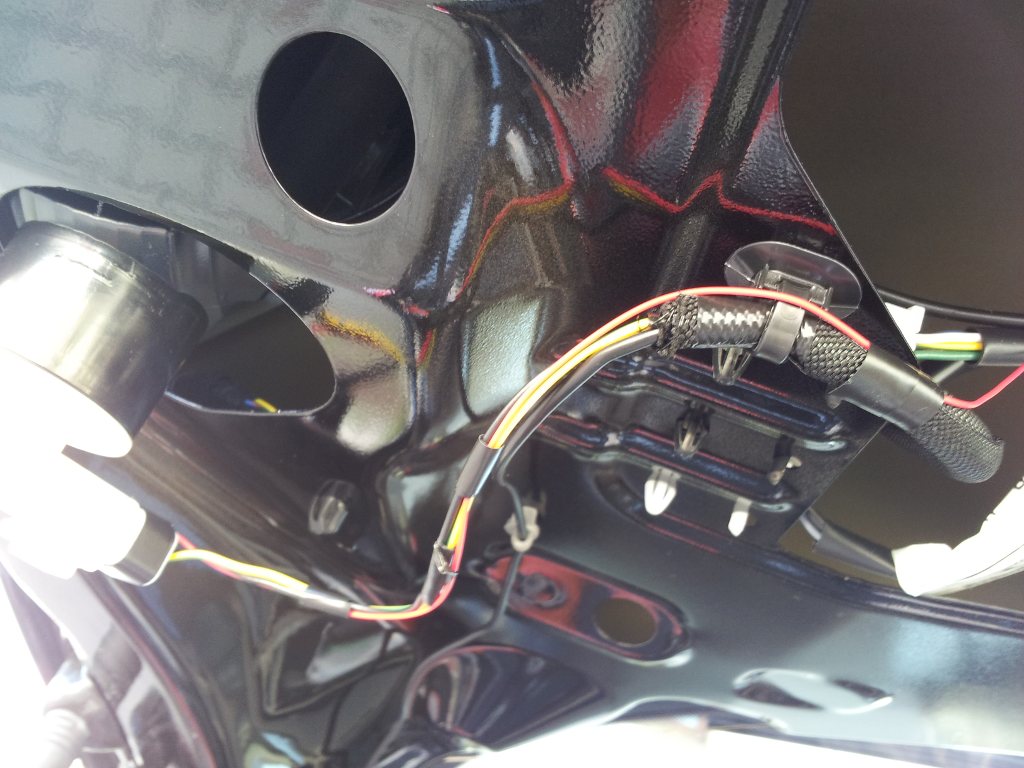

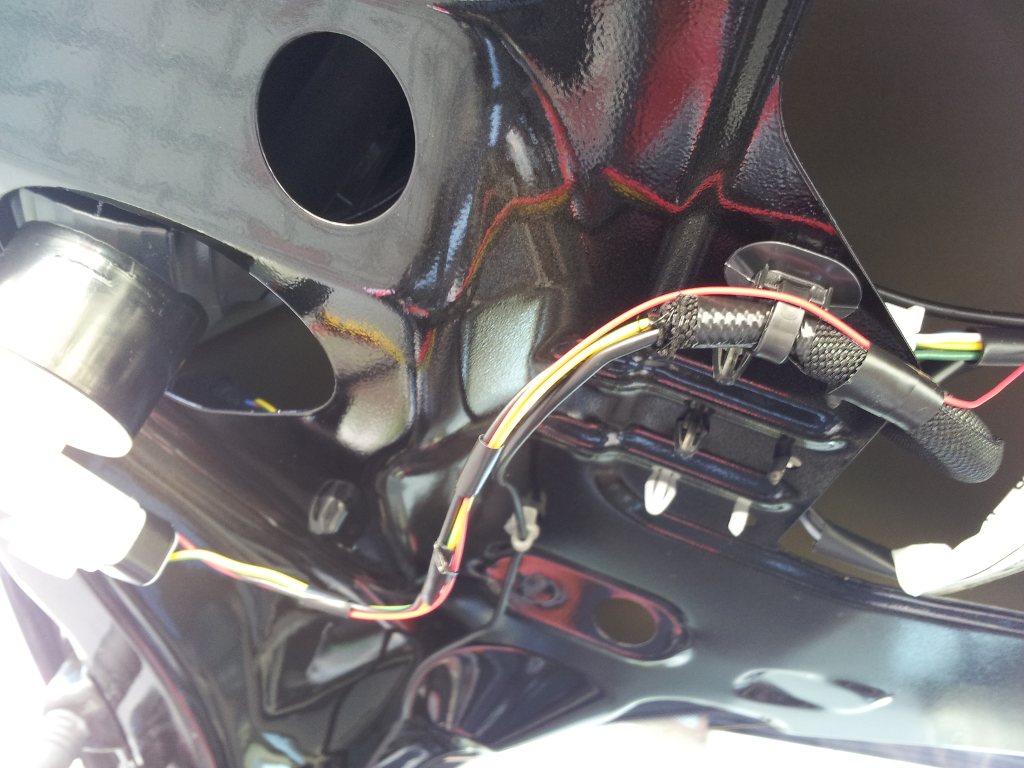

Красный кабель - это плюс от лампы заднего хода к камере заднего вида
Последний раз редактировалось 8198055 Вт сен 11, 2012 23:17:36, всего редактировалось 2 раз(а).
Станислав писал(а):8198055 А камера точно ставится справа? Я и другие,ставили слева тоже вместо подсветки.
Заходит как слева так и справа. Поставил почемуто справа. А если у тебя например бутылку поставить сзади машины прямо по центру ширины машины то на картинке с камеры она по центру стоять будет? У меня гдето на четверть или треть экрана в сторону смещена. Если обшивку крышки багажника снимать буду то попробую для эксперимента слева поставить, может чтото поменяется.
8198055 хороший отчет, молодец! хотя мне внешний вид верхнего экрана не нравится... но то фломастеры.
8198055 писал(а):К недостаткам можно отнести то что у камеры сбит прицел, т.е. центр картинки смещен по отношению центра машины.
аналогично. думаю если перенести ее на другую сторону, то прицел тоже будет сбит, но в другую сторону
8198055 писал(а):Так вот, свет от светодиода тусклее и белее чем от левого оригинального подсвечивателя. Вечером, если присмотреться то выглядит не очень гармонично.
аналогично. забил.
8198055 писал(а):Идущего с камерой 5 или 6 метрового видеокабеля с желтыми тюльпанами на концах на всю проводку не хватило, так что пришлось покупать 2,5 метровый удлинитель. Решение с удлинителем мне не очень нравится, т.к. может потенциально создавать помехи при передаче видеокартинки. В планах поменять на 10 метровый кабель с двойной экранизацией и позолоченными тюльпановыми коннекторами.
мне хватило непомнюсколькометрового кабеля. на счет удлинителя, ИМХО, решение не оптимальное, но вполне рабочее для такого разрешения, ты же не фуллШД передаешь замена на один цельный кабель - это хорошо, но больше для успокоения совести.... а с позолоченными коннекторами - это перебор
Більшість кабелів з "позолоченіми контактами" це взагалі маркетинговий розвод. Я от недавно купив кабель Toslink, і про нього теж було сказано що позолочені контаки! І ніхто ж з тих, що ліпив цей опис, не подумав "які ще контакти в оптичному кабелі?"
8198055 писал(а): А если у тебя например бутылку поставить сзади машины прямо по центру ширины машины то на картинке с камеры она по центру стоять будет? У меня гдето на четверть или треть экрана в сторону смещена.
Утром проверил.Бутылка стоящая посредине так и отображается на мониторе по средине.Но правая сторона меньше захватывает.Левые линии точно габариты прорисовывает,а правые меньше захватывает.Даже не обращал внимание раньше,только сегодня и увидел с бутылкой.
А как обычно прокладывается видеокабель? Подскажите пожалуйста - это единственно возможная и рациональная его трассировка?
