Подбор автозвукового комплекта...

Ищу толковых мастеров, кто сможет сделать качественные заказные подиумы нестандартной формы (не просто прямоугольные ящики из ДСП), эмулирующие боковые стенки багажника с установкой двух 9" головок саба...
Сам только слышал, что сначала снимаются штатные боковые стенки отделки багажника, затем внутри делается деревянный каркас (типо скелет из перегородок), а потом формируются стенки корпуса подиума с помощью многослойной наклейки стекловолокна эпоксидкой... это всё, что знаю
Может кто знает таких спецов? Для наглядности целевого решения, снова цепляю фотошопинг с расположением головок саба.



Или же вот такой вариант установки тоже рассматривается... дабы не глумитцо над спинками сидений

я, обратно же, знаю

На праздниках установил твиттеры фронтальной акустики в угловые накладки передних дверей... при самостоятельной установке рекомендую снимать эти накладки мегаосторожно (торцевые клипсы, на которых держится накладка, уж очень хлипкие... особенно у основания).
Небольшой отч0тик выложил на российском сайте соконфетников...

http://www.clubqashqai.ru/forum/attachment.php?attachmentid=13929&d=1241334081
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=13930&d=1241334081
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=13931&d=1241334081
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=13932&d=1241334081
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=13933&d=1241334081

К сведению.. ориентация высокочастных головок сильно влияет на их АЧХ (наилучшее звучание достигается при максимальном приближении к оси излучения купола, с резким спадом чувствительности при угловом отклонении от неё).
В свои комплекты акустики Morel обычно включает несколько вариантов установки твиттеров (в виде подиумов разной конструкции)... я выбрал оптимальный при установке в накладки передних дверей Кашака, так как ось излучения направлена точно в центр передней зоны.

В ближайшее время планирую заняться самостоятельной установкой СЧ-головок... рассматриваются два варианта для места установки:

1. в решётку штатных ВЧ-твиттеров под ветровым стеклом
2. врезать в торпедо возле решетки бокового дефлектора обдува

Минус 1-го варианта в неоптимальной ориентации оси излучения купола СЧ-головки на отражение от ветрового стекла, и в ограниченной доступности для монтажа (непросто, если невозможно, будет воткнуть назад в штатное место решётку с установленной на ней СЧ-головкой).
Для меня предпочтителен 2-й вариант, хотя он более гемморный... кроме того, нигде не нашёл подходящей инфы или рисунков нутра торпедо, чтобы проверить принципиальную возможность установки в том месте торпедо СЧ-головки (устан. диаметр = 75 мм, устан. глубина = 25 мм)
Для примера на картинках приложил сетку (защитный гриль) СЧ-головки на потенциальные места установки.

http://www.clubqashqai.ru/forum/attachment.php?attachmentid=13926&d=1241293598
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=13927&d=1241293598
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=13928&d=1241293598

Интересно, что скажут мастера?
Может кто-то разбирал торпедо полностью и скажет что-то там снизу может мешать по 2-му варианту? (воздуховод обдува или т.п.)

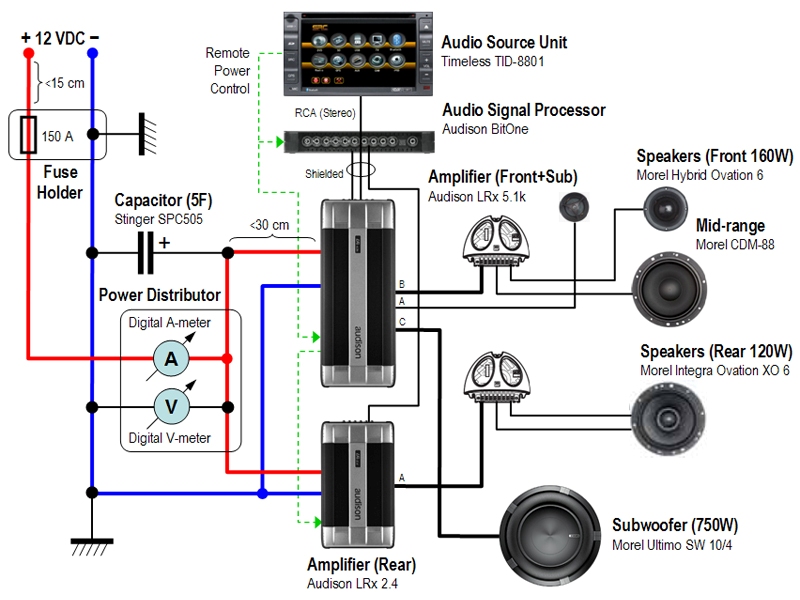

В прицепе обновленная схема комплекта (окончательный вариант)...

Вложения

Наконец-то приехал второй усилитель (LRx 5.1k).... ура!!!
Осталось дождаться саба и проца... и будет полный комплект

Ну маладчага!
А я смотрю и набираюсь опыта
Вообщем твитеры в штатных местах не звучат? А как насчет стойки лобового стекла?
Ты кстати камеру поставил ?

2"flex"
Вопрос: почему решил ставить трехполосный фронт? Изначально на картинке вроде только твиттер и мидбас... У самого морелы стоят, вот потому и интересуюсь.

X6 писал(а):Вообщем твитеры в штатных местах не звучат? А как насчет стойки лобового стекла?

Отражение от стекла ведёт к искажениям в ВЧ-области и ухудшает АЧХ излучателя, сильно зависящую от оси излучения. Пообчавшись на форумах по автозвуку, я решил отказаться от установки твиттеров в штатные места...

X6 писал(а):Ты кстати камеру поставил ?

Какую камеру... заднего вида? она у меня уже давно стоит...

gulco писал(а):почему решил ставить трехполосный фронт? Изначально на картинке вроде только твиттер и мидбас... У самого морелы стоят, вот потому и интересуюсь.

причины две.... во первых, 3-канальный усилитель LRx 3.1k в страны СНГ не завозится и не будет даже в планах. Вместо него пришлось купить 5-кан. аналог LRx 5.1k (о чём теперь нисколько не жалею) и другой более крутой проц BitOne... так вот чтобы задействовать все канальные пары (А, В и С) изменил схему фронта на 3-полосную, что изрядно улучшает и выпрямляет его АЧХ в области СЧ (где наши уши наиболее чуйствительны к детальности и качеству звучания).
Во вторых, поканальное усиление (ВЧ и СЧ-НЧ) в фронтальной зоне и возможность задействовать 7 каналов (из 8-ми возможных) в BitOne дают полную свободу и гибкость в настройке фронтальной акустики и саба (37-пол. эквалайзер на каждый канал, временные задержки сигнала, полосовые фильтры до 8-го порядка, восстановление искаженного сигнала в синусоиду и т.п.).
Кроме того, этот проц имеет дополнительные цифровые и аналоговые (AUX) входы для подключения любой периферии в аудиосистему.

gulco
А можешь по-подробнее, что-то ещё менял/добавлял кроме акустики? Морелевскую акустику ващето трудно раскачать усилителем штатной магнитолы... внешний усилитель ставил?

flex писал(а):

gulco писал(а):почему решил ставить трехполосный фронт? Изначально на картинке вроде только твиттер и мидбас... У самого морелы стоят, вот потому и интересуюсь.

причины две.... во первых, 3-канальный усилитель LRx 3.1k в страны СНГ не завозится и не будет даже в планах. Вместо него пришлось купить 5-кан. аналог LRx 5.1k (о чём теперь нисколько не жалею) и другой более крутой проц BitOne... так вот чтобы задействовать все канальные пары (А, В и С) изменил схему фронта на 3-полосную, что изрядно улучшает и выпрямляет его АЧХ в области СЧ (где наши уши наиболее чуйствительны к детальности и качеству звучания).
Во вторых, поканальное усиление (ВЧ и СЧ-НЧ) в фронтальной зоне и возможность задействовать 7 каналов (из 8-ми возможных) в BitOne дают полную свободу и гибкость в настройке фронтальной акустики и саба (37-пол. эквалайзер на каждый канал, временные задержки сигнала, полосовые фильтры до 8-го порядка, восстановление искаженного сигнала в синусоиду и т.п.).
Кроме того, этот проц имеет дополнительные цифровые и аналоговые (AUX) входы для подключения любой периферии в аудиосистему.

спасибо! Будем ждать твоих впечатлений )

Долго не решался, но после тщательного изучения сервисного мануала и лазанья пальцАми под торпедо сегодня таки дозрел на установку среднечастотников (3-полосного фронта) на торпедо... все работы делал сам, картинки тут

http://www.clubqashqai.ru/forum/attachment.php?attachmentid=14760&d=1243096488
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=14761&d=1243096488
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=14762&d=1243096488
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=14763&d=1243096488
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=14764&d=1243096488
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=14765&d=1243096488
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=14766&d=1243096488
http://www.clubqashqai.ru/forum/attachment.php?attachmentid=14767&d=1243096488

Результатом доволен... особых проблем с установкой не было, кроме неудобства самого места работ (под лобовым стеклом, в ограниченном пространстве для манипуляций с инструментом).
Верхний слой аккуратно снят канцелярским ножом, под ним основа торпеды (из жесткого пластика 4 мм) снята кольцевой пилой (D = 74 мм) вручную.
По основанием торпедо в том месте тянутся воздуховоды бокового обдува (осторожность при вырезании основы не будет излишней).
Если кто надумает такую установку акустики, монтажная глубина головки не должна быть больше 20 мм. (иначе упрётся магнитом в воздуховод).

Леш! ты красавец!!! респект и уважуха!!! Я бы не рискнул!

Мацони писал(а):Леш! ты красавец!!! респект и уважуха!!! Я бы не рискнул!

Пасиб, Серёг! Как видишь, я тоже псих, хотя до твоей стадии (уровня мастерства) мне очень далеко одно утешает, что свои руки не "снизу" растут
Перед поездкой к тебе хочу сделать наиболее ответственные работы по автозвуку... чтоб уже у тебя всё быстро, отмеряно и качественно собрать как конструктор Лего перед обесшумкой

flex писал(а):

Мацони писал(а):Леш! ты красавец!!! респект и уважуха!!! Я бы не рискнул!

Пасиб, Серёг! Как видишь, я тоже псих, хотя до твоей стадии (уровня мастерства) мне очень далеко одно утешает, что свои руки не "снизу" растут
Перед поездкой к тебе хочу сделать наиболее ответственные работы по автозвуку... чтоб уже у тебя всё быстро, отмеряно и качественно собрать как конструктор Лего перед обесшумкой

Звук монтируется после шумки, потому что салон разберется полностью.

Мацони писал(а):Звук монтируется после шумки, потому что салон разберется полностью.

О! А я всегда думал, что наоборот... дык планирую обесшумить не весь салон, а только двери (все) и багажник. Возможно, и области над крыльями тоже...
Хотелось бы както снизить и шум двигла в салоне (вобщем, я в этом деле не сильно разбираюсь).

flex писал(а):

Мацони писал(а):Звук монтируется после шумки, потому что салон разберется полностью.

О! А я всегда думал, что наоборот... дык планирую обесшумить не весь салон, а только двери (все) и багажник. Возможно, и области над крыльями тоже...
Хотелось бы както снизить и шум двигла в салоне (вобщем, я в этом деле не сильно разбираюсь).

Приедешь - разберемся!
