Выносной микрофон для громкой связи...

[flex]

Рассматривается вариант подключения штатного выносного микрофона к НЕштатной голове (8801)... в связи с этим есть вопросец по штатному выносному микрофону громкой связи (если кто не знает, на передней кромке потолка над внутрисалонным зеркалом висит пластиковый набалдашник с дыркой)...

По схеме не очень понятно, он активный (капсюль со встроенным усилителем НЧ) или пассивный (только капсюль)... с магнитолы на него идут 3 провода - один это экран-земля, а на два других есть варианты: либо оба сигнальные идут в противофазе +/- на капсюль (в случае пассивной схемы), либо один сигнальный на вход микрофонного усилителя, а другой на питание +12В этого самого усилителя (в случае активной схемы).

Не хочется лишний раз ковырять... может, кто знает точно?
Если микрофон активный, то какой из этих 2-х контактов сигнальный, а какой питание микрофонного усилителя?
Заранее спасибо за толковую инфу...

[oreh]

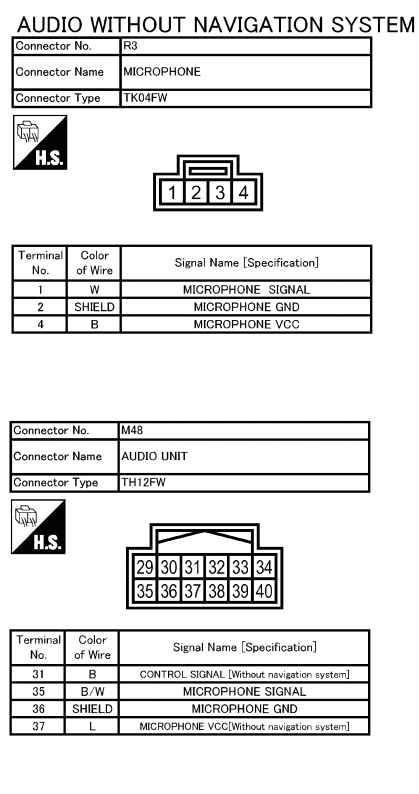

Вот оттудаже....

[flex]

Вот оттудаже....

Ваауууу.... от спасибочки! А я чот искал в мануале, да не наш0л. Значит, штатный микрофон таки активный.. отличнинько!

[oreh]

flex, возникла аналогичная задача, у тебя получилось? вопрос возник потому шо товарищ на икстрейле сказал, что невозможно, шо микрофон хитрый и сигнал не обычный от него идет, а шо-то модулированное чем-то

[flex]

flex, возникла аналогичная задача, у тебя получилось? вопрос возник потому шо товарищ на икстрейле сказал, что невозможно, шо микрофон хитрый и сигнал не обычный от него идет, а шо-то модулированное чем-то

Когда разбирал, тоже заметил, что микрофон необычный... потому отказался от идеи его замены

[oreh]

Когда разбирал, тоже заметил, что микрофон необычный... потому отказался от идеи его замены

поставил еще один выносной или используешь встроенный в нештатную магнитолу?

[flex]

поставил еще один выносной или используешь встроенный в нештатную магнитолу?

пользую встроенный в нештатную голову

[bykovdima]

Всё началось с того, что поменял штатную магнитолу на продвинутую с под ANDROID. Слышимость со встроенного в магнитолу
микрофона практически никакая, надо орать в ГУ и я полез искать штатный, с которого слышимость была великолепная!
Вскрыв коробочку обнаружил там целую плату


Схема построена на базе операционного усилителя. судя по маркировке R3R — это LMV321IDCKR с рабочим напряжением 2,7-5В


Подаю с блока питания 5В, при нормальном разговоре на выходе хороший сигнал с амплитудой как минимум 1В


с разъёма микрофона ГУ выходит 2,7В, что является "нижней планкой" и ухудшит усиление, поэтому паяю свой преобразователь
напряжения с 12В на 5В на базе стабилизатора LM2576HVTдающая ток 3А и при этом не даёт помех на FM радио.
Нужна именно версия HV, т.к. это автомобильная версия стабилизатора со входным напряжением до 60В (броски по электропитанию)


плату зашиваю в корпус из полистирола


Подключение - Распиновка разъёмов NISSAN QASHQAI






Микрофону за жирно будет сидеть на трёхамперном стабилизаторе, припаиваю к ему еще и провод питания видеорегистратора


а чтобы не занимать прикуриватель радардетектором 12В для его беру от салонного освещения. Про запас сделал еще пару разъёмов. (+12В — синий провод)






слышимость — не хуже чем было у штатной ГУ
