USB зарядка.

А шо это за палочки с синими шляпками ? И зачем юсб заряжать, оно же без батареек? Вроде у нас розетка есть, через нее все можно зарядить

так бывает писал(а):А шо это за палочки с синими шляпками ? И зачем юсб заряжать, оно же без батареек? Вроде у нас розетка есть, через нее все можно зарядить

Секретные элементы двойного назначения. Только ццц.. никому...
А розетка есть у вас, нас обделили.
Чтобы девайс догадался, что ему нужно заряжаться нормальным током для Samsung-устройств нужно закоротить средние контакты на USB розетке,
для Apple-устройств нужно собрать несложный делитель

Штатная розетка не тянет эпл девайсы выше айфона, к сожалению.
USB тоже.

Andy писал(а):Кстати, так фотки удобно смотреть?

Не удобно.

Какая штатная розетка? Как к ней подключать девайсы? Что значит не тянет?
-Не заряжает.
-Питает с медленной потерей заряда батареи.
-Устройство с севшей батареей вообще не включается.

Штатный USB Кашкая- это AUX и не имеет для эпла признаков зарядного устройства( см. схему выше).

В наших машинках совсем нет USB розетки. Все переходники с прикуривателя на USB- лажа полная. Максимум подпитка при заряженном аккумуляторе.
Пробовал такие преобразователи. Работают нормально, но греются так, что до радиатора дотронуться нельзя. Да и габариты...
тут на хабрахабре наткнулся на тему и понеслось https://geektimes.ru/post/257612/
Поэтому паяю на одной платке 2 преобразователя, которые смогут отдать 6-8А при 5V, две сдвоенные USB розетки с материнки старых PC(куда врезать,
чтобы не колхозно еще не придумал) и пару хвостов
с USB розетками выведу за центральную консоль возле бардачка. Для видеорегистратора и других, постоянно включенных, устройств.

Andy
От прикуривателя зарад берет только айфон. И то, по Румынии и Болгарии катался с постоНно включенным навигатором, так аккум разряжался скорее, чем брал заряд. Приходилос периодически выключать на 20-30 минут девайс на трассах, например. Полностью севший аккум тоже поднимает без проблем, у меня вставлено ЗУ от HTC телефона. Мощности зарядок от прикуривателя для айпэда мини и про не хватает, а заморачиваться и искать более производительную зарядку я не стал, в дороге хватает павербанки.
Теперь по штатному USB. Он распознает айфон как айпод, чтотвесьма удобно, и даже подпитывает его, правда, медленно. Полностью севший тоже нормально заливает.
Поэтому, твой продукт интересен, чтобы иметь один универсальный блок с ними сколькими рабочими портами. Я бы купил. С установкой и подключением.

Продукт штучный, для себя. Ширпотреб можно купить на али. Пишут, что распознавание даже запаяли. Воткнуть в любой сдохший переходник с прикуривателя и все.

https://ru.aliexpress.com/item/Free-shi ... 3.1.Ec9r75

Особенности продукта:

1 .. силовой модуль основан на Японского происхождения KIS3R33S конкретного модуля дизайн, входное напряжение 7 В до 24 В выходное напряжение 5.01 В, 2.5A пик выходной ток 4A аналоговым выходом! в состоянии обеспечить 3А непрерывный ток нагрузки. большинство игроков профессионального тестирования, с высокой эффективностью, ультра-низкие потери характеристики, вне прекрасного lm2596 модуля питания.

2 .. модуль имеет USB функция распознавания, отличная поддержка IPHONE4 IPAD, NOKIA N8 телефонов серии.

3 .. модули использовать low ESR оригинальный Sanyo конденсатор фильтра напряжение как можно ниже, так что пульсации мв, вполне способна и линейный источник сопоставимы.

Для прямых рук есть вариант попроще и побыстрее
http://www.olx.ua/obyavlenie/ardu-net-k ... 8i50N.html

Andy писал(а):На следующем фото все необходимые детали.

Фильтр на вход ставить не будешь?

Электролит- обязательно, LC- по ситуации, отдельно.
low ESR стоит на плате, по схеме он 6 V, выпаивать не буду, должен работать при 5 V.
Будет шуметь- добавлю внешний.

Andy писал(а):LC- по ситуации, отдельно.

Как по-мне, то лучше сразу, мало ли что у нас там "дребезжит" по питанию.

Andy писал(а):Продукт штучный, для себя.

Очень зря.
Я бы тоже чем-нить пригодился бы в будущем.

Посмотрим что получится. Чего наперед загадывать.

Kostya писал(а):Теперь по штатному USB. Он распознает айфон как айпод, чтотвесьма удобно, и даже подпитывает его, правда, медленно. Полностью севший тоже нормально заливает.

От него ничего не зависит, кроме его возможностей по току. 5V распаяны на крайние выводы и все.
Это айфоны, айпады и др устройства не понимают, что их подключили к ЗУ, а не другому девайсу и чтобы не грузить его по питанию отказываются сами брать заряд по полной. Для айпада это порядка 2А, смартфона-0,6-1,0А.
Что нужно для зарядки, описано выше.

Самый простой способ сделать зарядку айпада на штатном AUX, это не трогать в Кашкае ничего. Просто прикупить один шнурок USB-APPLE, вспороть оболочку в удобном месте ближе к USB, запаять к 4-м проводам 4-е резистора, обжать термоусадкой. На худой конец-синей изолентой. Айпад сразу будет переходить в режим зарядки. Но питание на AUX выдает головное устройство. Нужно бы найти, сможет ли голова отдать 2A.

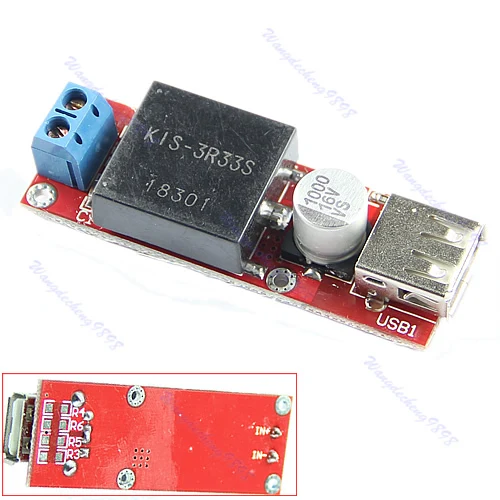

Для ускорения процесса можно взять готовое. $11 за пять штук (как раз раскидать по всей машине).
На обратной стороне, как видно, есть места для резюков для делителей.

Сам не брал, но идея Andy понравилась
