С\У задней двери багажника

Пн ноя 28, 2011 20:11:14

Доброго дня, коллеги!

хочу поделиться своим опытом.

в четверг задел прицеп длинномера без "головы" - повредил стекло и немного раму крепления стекла.

решено искать стекло и рихтовать раму.
Включаем мозк и просчитваем все возможные варианты:

Вариант 1:
+ стекло (~3000грн - хз, ~4000 - бельгия, ~5060грн - оригинал)
+ установка ~300-400грн
+ рихтовка (в моем случае можно не красить - нет видимых частей): на 12квартале у меня попросили 1000грн (и еще ~400грн за покраску, только вот какой части детали или всей детали - уже не выяснял)
ИТОГО: стекло бельгия 4000грн + 400 установка + 1000грн рихтовка = 5400грн

можно было бы и делать, если бы мне не хотелось зделать так, что бы было как можно лучше

Вариант 2:
поэтому мне подкинули идею заменить дверь целиком (вместе со стеклом). начал искать.
в Днепре нашел такую - поехал смотреть:
состояние двери: фонари , замок, мотор, карта - снимается. остается только стекло приклеена на раму. Из недостатков предложенной мне двери было следующее: хранение плохое - много царапин и есть вмятина сверху, т.е. требуется шпаклевка + покраска и полировка
Дверь + стекло = 6400грн
покраска + шпаклевка + полировка = 800грн
ИТОГО: 7200грн

у меня мысли: ничего себе съездил за картошкой. :?

Вариант 3:
гугл в помощь.
обзваниваю все разборки уже не Днепропетровска, а Украины.
нашел в другом городе дверь целиком идеальное состояние, но красная. 4000грн
Думаю - Отлично! перекрасить дверь, основываясь на вариант_2 - 800грн.
или посмотреть как будет смотрется красно-черное :smile: как моддинг
ИТОГО: 4800грн

уже дешевле. думаю - правильным путем идем.

Вариант 4:
ищу дальше. на autoria.ua нахожу объявление:
дверь черная - перекрашивать не требуется
стекло затонированное - опять не нужно вкладывать деньги
в комплект входит: мотор дворника, фары - не нужно долго мучатся с монтажем
фары: рестайлинговые - для души приятно - моддинг зделал
+ наличие карты
Стоимость двери в сборе: 3600грн
Доставка с другого города (новая почта): 103грн
отправка денег обратно (новая почта): 83 грн
ИТОГО: 3786грн

Вариант 4: самый экономичный из всех мне предложенных ранее. Его я и выбрал.
Вложения
Copy of 2011-11-28 13.25.22.jpg

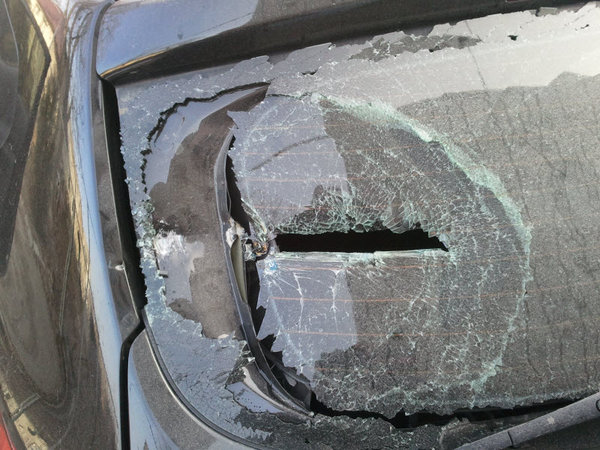

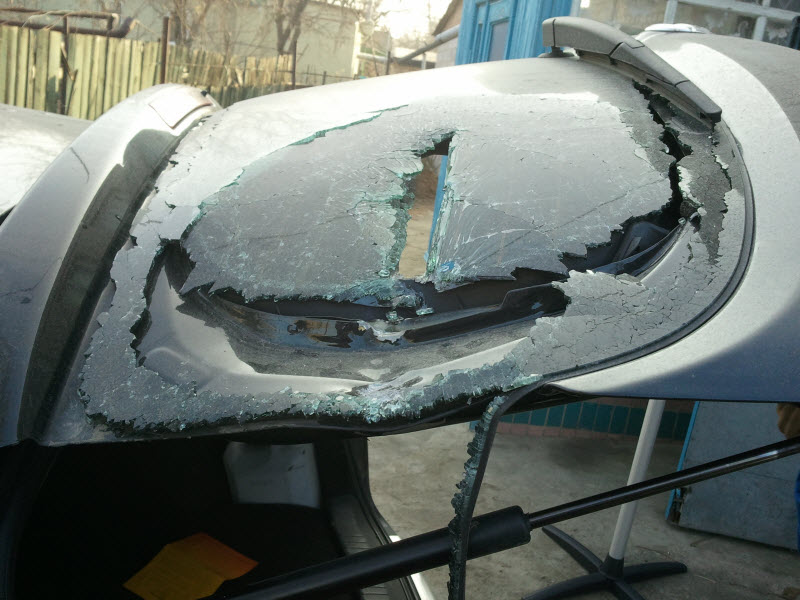

поврежденная рама анфас
Copy of 2011-11-28 13.25.12.jpg
поврежденная рама
Copy of 2011-11-28 13.25.05.jpg

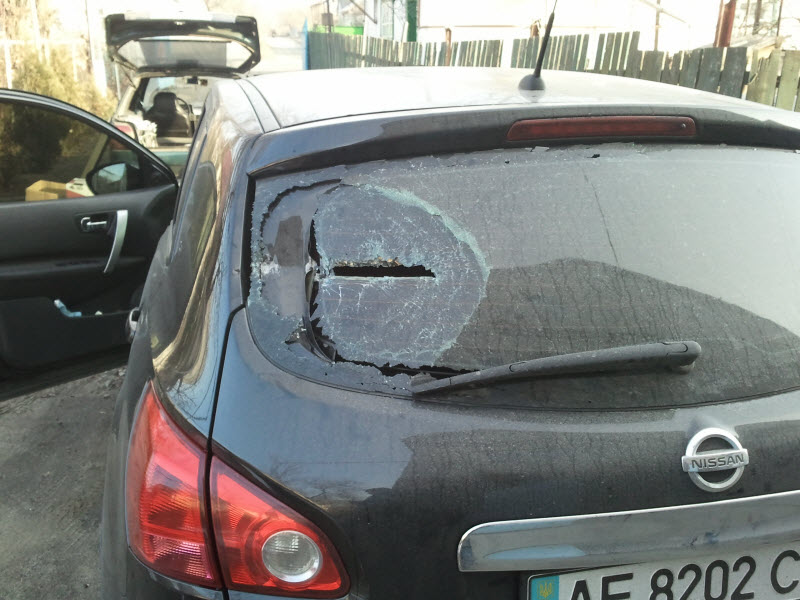

поврежденный багажник
djeklu

Re: С\У задней двери багажника

Пн ноя 28, 2011 20:21:21

Этап 2: снятие установка двери багажника:

тут как оказывается ничего сложного нет:
1. откусываем провода управление осветительными приборами (оставьте побольше длины проводов со стороны машины - иначе будет трудно паять)
2. откусываем шлангу подачи воды на омыватель
3. ключ на 10: откручиваем амортизаторы багажника: 4 болта слева (2 на крышке, 2 на корпусе) и 4 справа (2 на крышке, 2 на корпусе)
4. ключи на 13: откручиваем 4 гайки с петель, после чего нужно отклеить петлю от крышки - я это сделал стамеской, сильно вбивая ее в петлю (там как герметик)
5. все - снимаем крышку.
6. пункты 4 и 3 - прикручиваем
Вложения
Copy of 2011-11-28 14.05.14.jpg

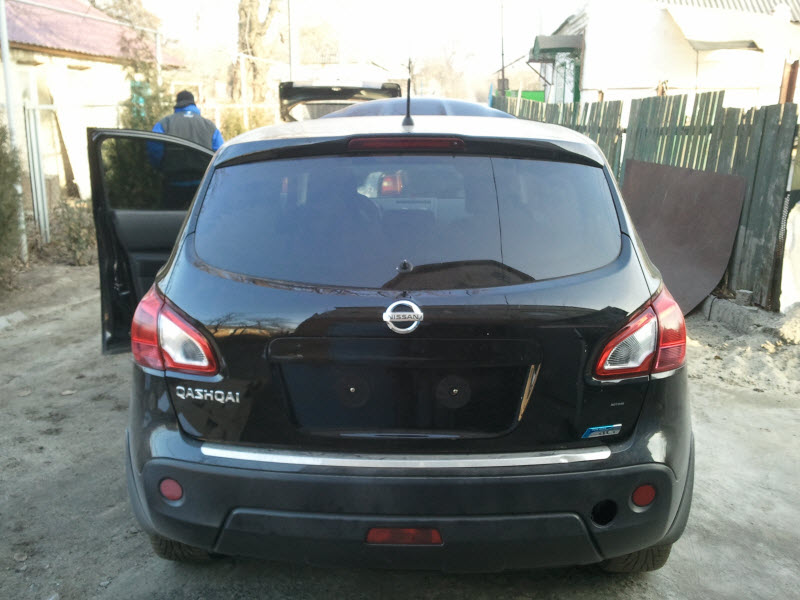

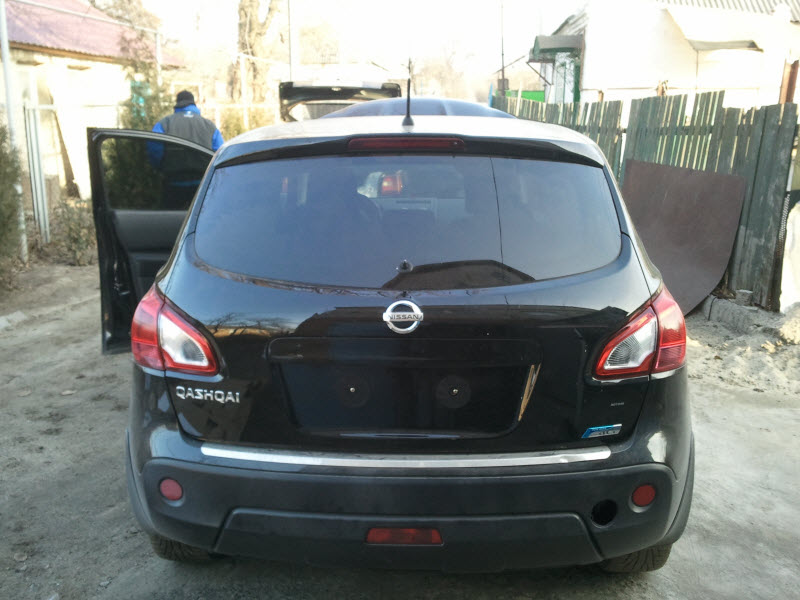

дверь стоит на месте. машина в сборе
Copy of 2011-11-28 13.41.37.jpg

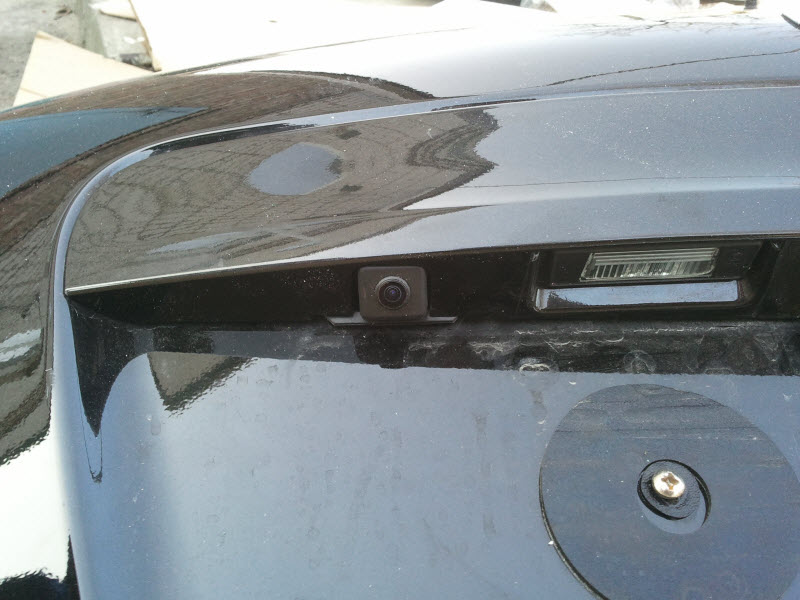

в комплекте шла камера заднего вида
Copy of 2011-11-28 13.41.30.jpg
в комплекте шла камера заднего вида
Copy of 2011-11-28 13.41.23.jpg

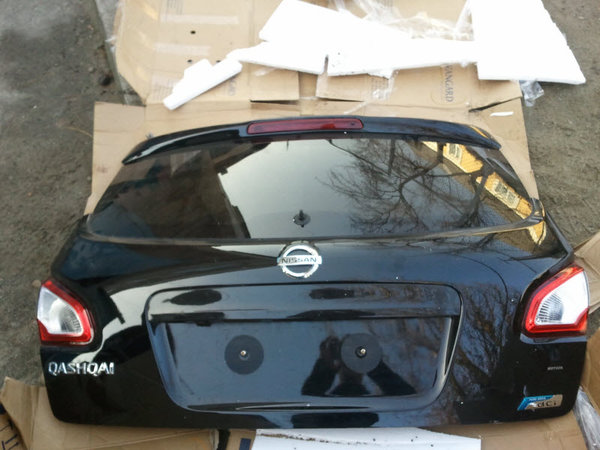

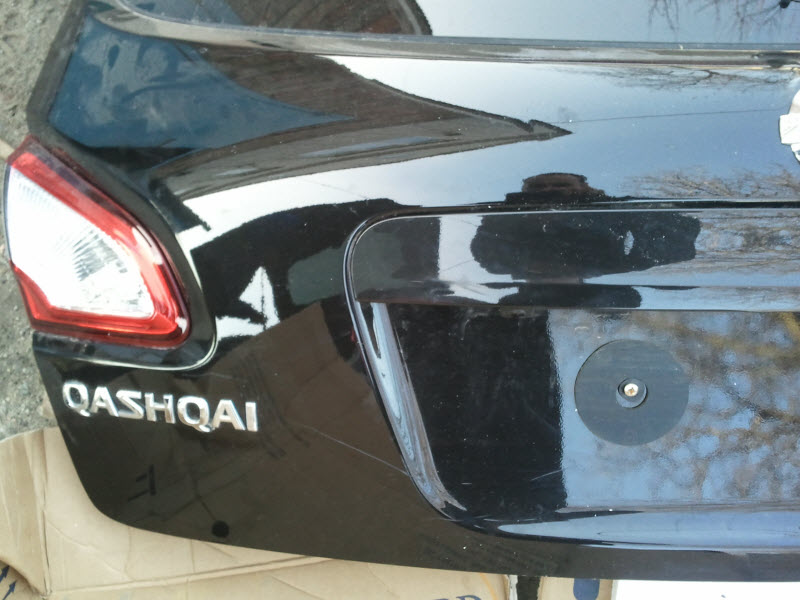

крышка из упаковки
Copy of 2011-11-28 16.14.39.jpg

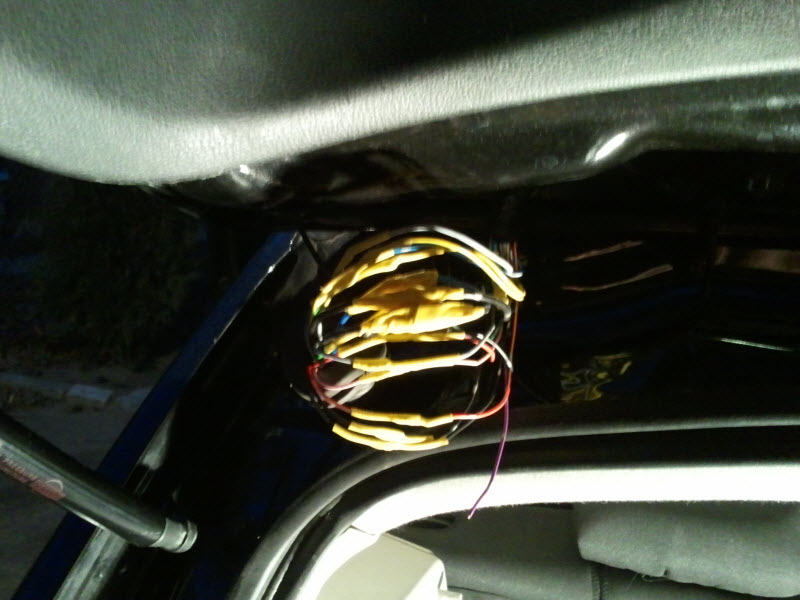

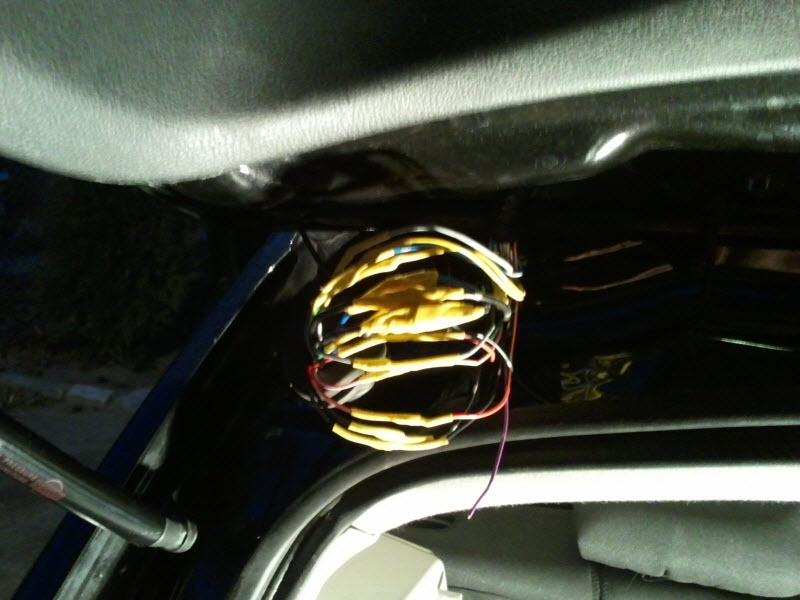

припаяли провода
Copy of 2011-11-28 13.39.18.jpg

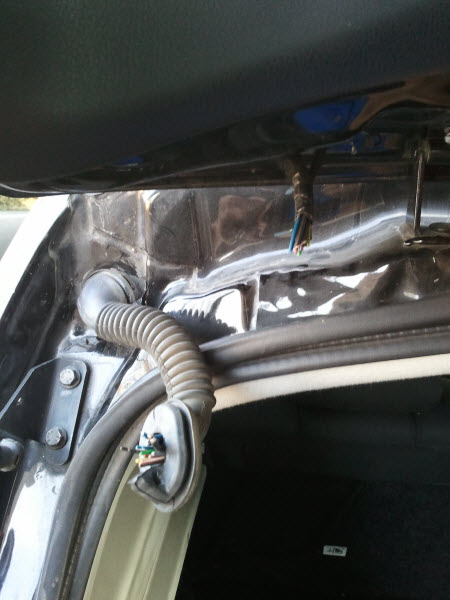

откусили провода
Copy of 2011-11-28 13.39.18.jpg (44.77 KiB) Просмотров: 7146
djeklu

Re: С\У задней двери багажника

Пн ноя 28, 2011 20:29:13

ИТОГ:
на с/у ушел примерно 1 час: и то, долго сникали в процесс
на пайку ушло 2 часа времени. но в новой двери обнаружил 3 лишних провода (есть на фотке), прозвонить не хватило времени
и в новой двери есть один разъем: и к чему он - не понятно

Дверь с сюрпризами: :D

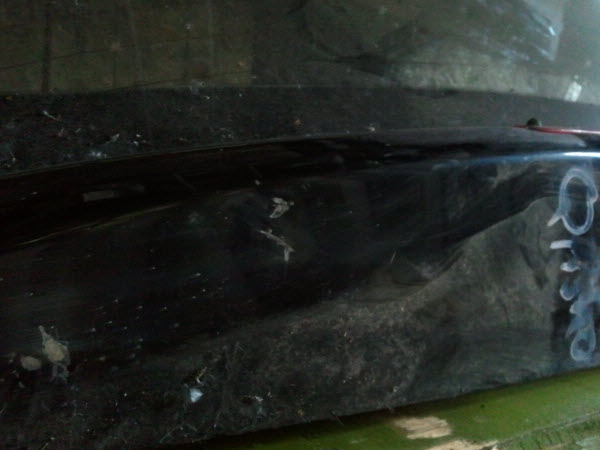

1. оказалась немного поцарапанной ( небрежное хранение и транспортировка)
2. нижняя часть багажника: отлущилась краска - видимо ставили постоянно на эту часть и слетела - думаю: как можно закрасить, что бы не ржавела.
3. есть камера заднего вида: установлена, но не подключена - в комплекте с багажником не шли првода
4. нет лампочек в подсветке номера (снял с прошлой двери)
5. нет цоколя+лампочки в правом фонаре заднего хода (снял с прошлой двери)
Вложения
Copy of 2011-11-28 16.16.06.jpg

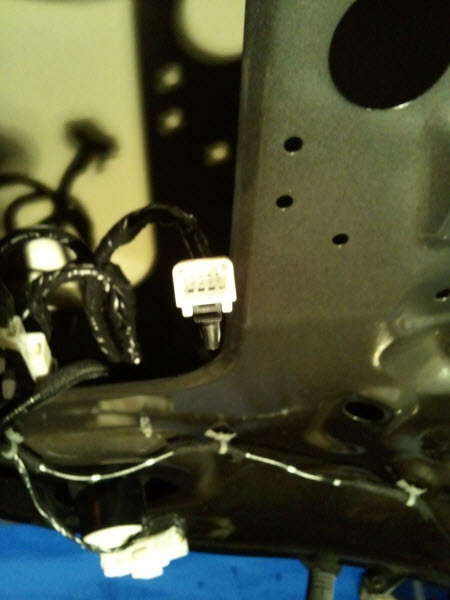

не известный разъем в крышке багажника
Copy of 2011-11-28 16.16.06.jpg (34.96 KiB) Просмотров: 7143
Copy of 2011-11-28 16.15.37.jpg

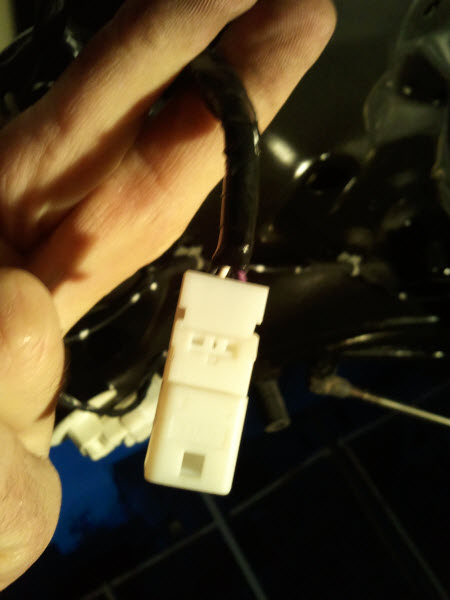

не известный разъем в крышке багажника
Copy of 2011-11-28 16.15.37.jpg (37.35 KiB) Просмотров: 7143
Copy of 2011-11-28 16.15.05.jpg

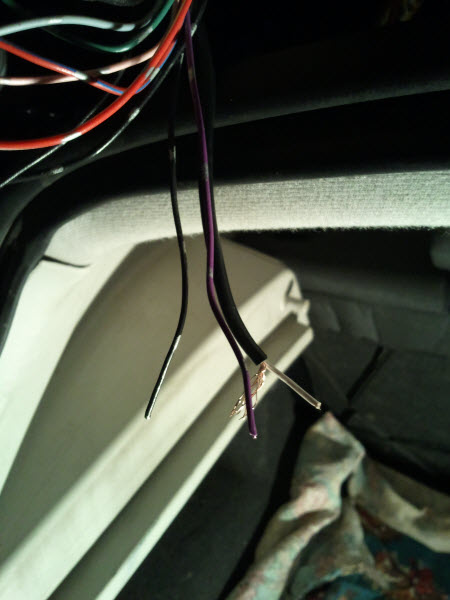

3 лишних провода в проводке крышки
Copy of 2011-11-28 16.15.05.jpg (40.21 KiB) Просмотров: 7143
djeklu

Re: С\У задней двери багажника

Вт ноя 29, 2011 00:21:31

проехался. все нормально
вот только: попытался включить обогрев заднего стекла - светодиод индикация засветился и сразу потух. после чего - больше не включался.
что это может быть?
Сэнсэй

Re: С\У задней двери багажника

Вт ноя 29, 2011 01:41:01

Поздравляю! И огромное спасибо за труды по отчёту, это всегда ценится!
Прикольный вид получился у задних фонарей: полурестайл :)
Мог немного времени сэкономить по этому пункту:
djeklu писал(а):3. ключ на 10: откручиваем амортизаторы багажника: 4 болта слева (2 на крышке, 2 на корпусе) и 4 справа (2 на крышке, 2 на корпусе)

Аморты снимаются с шарниров путём поддевания тонкой отвёрткой металлического пояска на самом "кулачке" шарнира. Поясок работает стопором, поддев его можно кулачёк с шарнира стянуть очень легко.

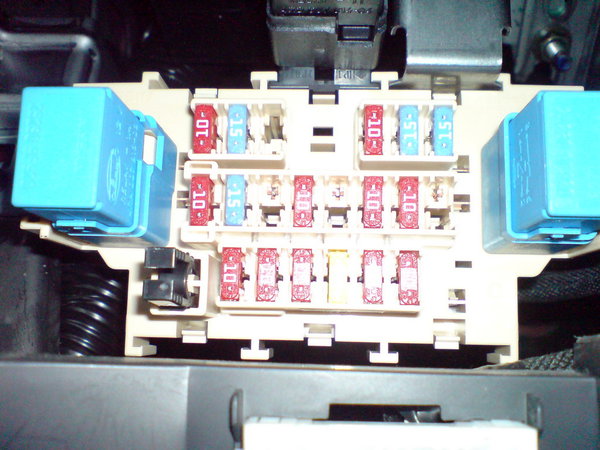

По потухшему светодиоду подогрева заднего стекла: возможно, где-то закорот и вышибло предохранитель. Проверь в блоке предозранителей у левой коленки водителя, на крышечке внутри есть обозначения. Если не ошибаюсь, подогрев заднего стекла запараллелен с подогревом зеркал, т.е. нужно смотреть на 10А предохранитель "Mirror heater", он первый слева в нижнем ряду на картинке.
Вложения
Сэнсэй

Re: С\У задней двери багажника

Вт ноя 29, 2011 01:47:38

djeklu писал(а):2. нижняя часть багажника: отлущилась краска - видимо ставили постоянно на эту часть и слетела - думаю: как можно закрасить, что бы не ржавела

На любом авторынке продаются маленькие флакончики с краской-лаком, по принципу лака для ногтей там кисточка вытаскивается, застывает так, что не отдерёшь, в отличии от фирменного 2-флакончикового ремкомплекта. Только бери не просто чёрный, а "чёрный металлик".
bykovdima

Re: С\У задней двери багажника

Вт ноя 29, 2011 08:47:30

djeklu писал(а):и в новой двери есть один разъем: и к чему он - не понятно

по идее это и есть твоя камера

djeklu писал(а):3 лишних провода в проводке крышки

а не обогрев стекла это?
djeklu

Re: С\У задней двери багажника

Вт ноя 29, 2011 11:24:33

bykovdima писал(а):
djeklu писал(а):и в новой двери есть один разъем: и к чему он - не понятно

по идее это и есть твоя камера

djeklu писал(а):3 лишних провода в проводке крышки

а не обогрев стекла это?

нет
нет
камера - это просто корпус с самой камерой и разъемом для подклчюения проводов (6 контактов)

обогрев стекла я проследил еще когда ставил - это 2 самых толстых черных провода

сегодня пересматривая фотографии обратил внимание:
3 лишних провода: фиолетовый, черный-тонкий, черный толстый с белым внутри
они же есть и в разъеме, разве что в черном-с-белым проводе используется только белый

автоматическое открытие багажника - подъем - это может быть?


Сэнсэй писал(а):Аморты снимаются с шарниров путём поддевания тонкой отвёрткой металлического пояска на самом "кулачке" шарнира. Поясок работает стопором, поддев его можно кулачёк с шарнира стянуть очень легко.

дело в том, что в новом багажнике не было никаких частей амортизатора

а по сэкономленому времени: не нужно было откручивать амортизаторы с корпуса машины - только с крышки багажника.
Сэнсэй

Re: С\У задней двери багажника

Вт ноя 29, 2011 11:42:15

djeklu
Автоматического открытия багажника у Кашкая нет ни в какой комплектации. Разве что у комплектации "Тюнинг от товарища X6" :)
Зато у версий Кашкая с интелключом есть дополнительная маленькая кнопочка на планке над номерным знаком, отпирающая багажник. Наверное, проводка универсальная для всех, просто разъём подготовлен для этой кнопки, а её у тебя нет.
Шульга

Re: С\У задней двери багажника

Вт ноя 29, 2011 17:14:09

djeklu
если остались контакты разборок кинь их в тему, следующим искателям уже легче будет если вдруг что... (тьфу 3 раза)
Сэнсэй

Re: С\У задней двери багажника

Вт ноя 29, 2011 17:46:34

djeklu
Про белый разъёмчик от кнопки на накладке - я угадал :) Вот фотка от товарища X6, там эта кнопка есть.
Shadow

Re: С\У задней двери багажника

Вт ноя 29, 2011 22:06:01

Сэнсэй писал(а):нужно смотреть на 10А предохранитель "Mirror heater", он первый слева в нижнем ряду на картинке.


Смотрю на эту фоту и не знаю, радоваться или огорчаться... На предыдущем авто у меня было 54 гнезда под салонные предохранители, а тут всего ничего... С одной стороны чем проще найти сгоревший - тем лучше, а с другой - чем больше цепей висит на одном предохранителе тем труднее диагностика неисправности и тем больше вероятность серьезных проблем в пути...
djeklu

Re: С\У задней двери багажника

Ср ноя 30, 2011 12:13:57

Сэнсэй писал(а):djeklu
Автоматического открытия багажника у Кашкая нет ни в какой комплектации. Разве что у комплектации "Тюнинг от товарища X6" :)
Зато у версий Кашкая с интелключом есть дополнительная маленькая кнопочка на планке над номерным знаком, отпирающая багажник.

что то я не понимаю о какой кнопке идет речь:
мне казалось что кнопка отпирания багажника есть у всех - мы же не ключем открываем багажник (как в таврии :smile: )


Aleksandr писал(а):djeklu
если остались контакты разборок кинь их в тему, следующим искателям уже легче будет если вдруг что... (тьфу 3 раза)

купил у него: http://auto.ria.ua/zapchasti/view_1429182.html
Виктор
Город: Луцк
Телефон:
(095) 741-44-81
(096) 625-88-28

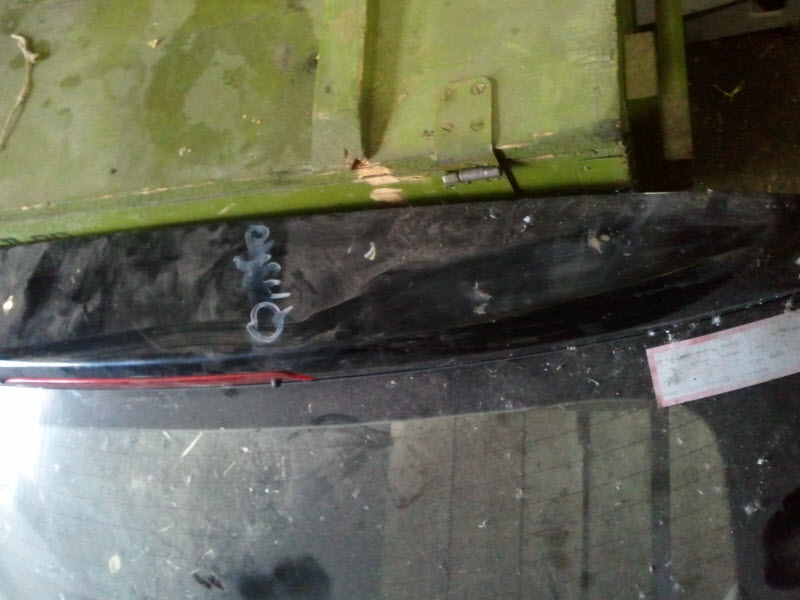

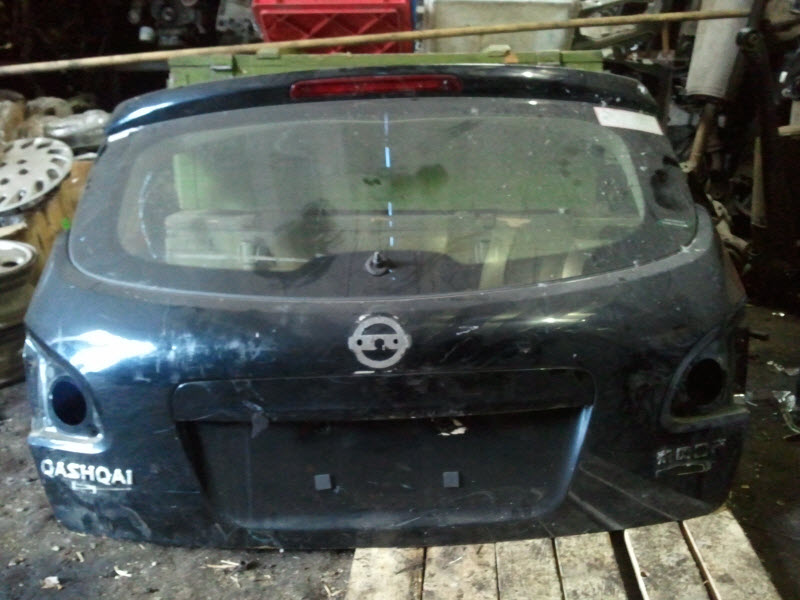

в Днепре смотрел у Галак: есть целый ангар запчастей
но цена в 800уе - не подошла мне, да и дверь в убогом состоянии
телефончик пошукаю - позже выложу.
Вложения
2011-11-25 13.32.57.jpg
галак
2011-11-25 13.32.49.jpg
галак
2011-11-25 13.32.49.jpg (50.73 KiB) Просмотров: 6994
2011-11-25 13.29.57.jpg
галак
bykovdima

Re: С\У задней двери багажника

Ср ноя 30, 2011 14:20:44

djeklu писал(а):что то я не понимаю о какой кнопке идет речь:

у текнапаков и навипаков (комплектации с интеллект-ключом) 2 кнопки на крышке багажника
Сэнсэй

Re: С\У задней двери багажника

Ср ноя 30, 2011 14:46:37

А вот эта кнопка, на следующей фотке от Х6:
Обладатель интелключа может, не вынимая ключ из кармана, нажать на неё один раз - и потом нижней кнопкой открыть только багажник. А, нажав на неё ещё раз, откроются замки всей машины.
