Улучшаем качество работы GPS китайских смартфонов

Сигналкин писал(а):вопреки всех законов физики - впаял кусок проволки вместо антены

Уже давно созрел на этот шаг, но всё руки не доходят. А можешь выложить фотку как проволку укладывал внутри корпуса.

Torpedo
Не спеши. Попробуй сначала описанный метод.
1. Проволка уложенная внутри не работает! Результат еще хуже чем со штатной антеной!
2. Я сверлил корпус возле вывода под наушник и вывел ее наружу, тогда результат, есть.
3. Очень долго игрался как расположить проволочку относительно корпуса, как закрепить, шоб и не торчало сильно и робыло по людски
4. Очень долго игрался с длинной проволки

Сигналкин писал(а):1. Проволка уложенная внутри не работает!

Я когда игрался, то у меня создалось впечатление, что работает, но только пока не закрыл крышку, хз из-за чего.

Сигналкин писал(а):Очень долго игрался

Мне играться неудобно, окна на север, перед окнами высоковольтная, запаришься бегать на улицу проверять.
Была мысля выковырять антенну со старого даймонда, но пока нет времени.

Сигналкин писал(а):4. Очень долго игрался с длинной проволки

Четвертьволновой штырь на катит?

Torpedo писал(а):Я когда игрался, то у меня создалось впечатление, что работает, но только пока не закрыл крышку, хз из-за чего.

Так оно и есть.

Torpedo писал(а):Мне играться неудобно

Отож и говорю нетарапися

Torpedo писал(а):Четвертьволновой штырь на катит?

Это слишком умно для меня, тут Сэнсэй должен помочь

Не, штырь не покатит, из проволочки вот самая правильная конструкция: http://we.easyelectronics.ru/letni/gps- ... ateri.html . Но в ней очень важный момент - наличие отражателя на правильном расстоянии от антенны, а это внутрь телефона не запихнёшь.

Сэнсэй писал(а):из проволочки вот самая правильная конструкция

Знаю ещё более "самую правильную конструкцию", но её тоже нельзя засунуть внутрь телефона.

Сигналкин писал(а):Так оно и есть.

Так крышка же пластиковая.

Torpedo писал(а):Так крышка же пластиковая.

Загадка.
Я так понимаю проблема в наводках. Когда проволка слишком близко к корпусу телефона происходят наводки ( ну эт я так с дилетантской точки зрения )
У меня самый лучший результат проволка выдает когда она расположена вертикально ( пользую когда надо быстро и максимально точно ) А так нашел положение на корпусе и креплю изолентой

з.ы. продолжаю эксперименты, народ пишет что с A-GPS, шустрее и точнее. Прошел процедуру настройки под A-GPS, о результатах отпишусь

Сигналкин писал(а):Я так понимаю проблема в наводках.

Но ведь у WiFi примерно те же частоты, правда сигнал гораздо мощнее, чего то мне кажется, что китайцы в максимально упростили реализацию GPS приемника в своих чипах. Где-то у меня была внешняя GPS-антенна от КПКашки, надо будет ещё с ней поиграться.

Спасибо Серёге за эту тему! Погуглив немного, наткнулся на статейку про фрактальную антенну для Wi-Fi, только, из-за собственной лени, тупо распечатал рисунок антенны на самоклейкую бумагу, наклеил на неё обычную фольгу для запекания, лезвием вырезал лишние треугольники и прилепил к выводу якобыАнтенны на стареньком планшете. Результат потрясающий, стал ловить не хуже планшетов-флагманов с дорогими чипами Только надо родную антенну либо выпаять, либо (как я) разрезать, она у меня была металлическо-пластинчатая буквой "h" с вот таким вот непонятным закорачивающим мостиком между полюсами вывода антенны, вот я этот мостик и разрезал ножницами. Так, прилепив фрактал к одному полюсу, не получил ничего, а, прилепив к другому, добавил добрых 15 dBm к чувствительности по результатам проги WiFi analyzer.

Раз такое дело, то есть шанс, что у вас заработает и антенна для GPS, сделанная так же, только с размерами не 31/62 мм, как в ссылке выше, а с 48/96 мм для диапазона GPS.

Итак опробовав все возможные варианты подытожу:

Время на поиск спутников (холодный старт)

1. 10-20 секунд. Включено A-GPS, EPO.
2. 20-60 секунд. Включено A-GPS
3. 20-180 секунд. Включено EPO
4. 60-300 секунд. "Чистый" GPS

Точность и количество спутников :

1. 10-14 спутников в видимости, в работе 8-12. Включено A-GPS, EPO.
2. 6-10 спутников в видимости, в работе 4-8. Такой результат +- выдают остальные варианты вкл. выкл. A-GPS, EPO.

Напомню для того чтоб отработал A-GPS на момент захвата спутников нужен доступ к инету. Потом его можно отключить.

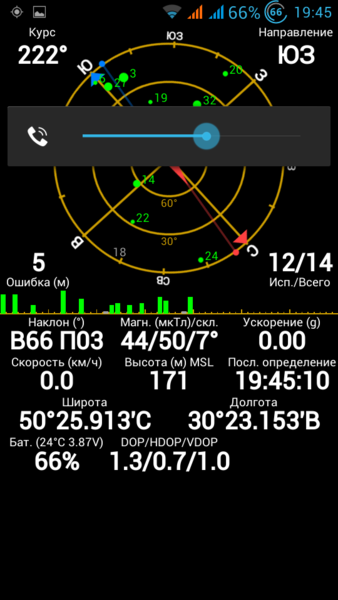

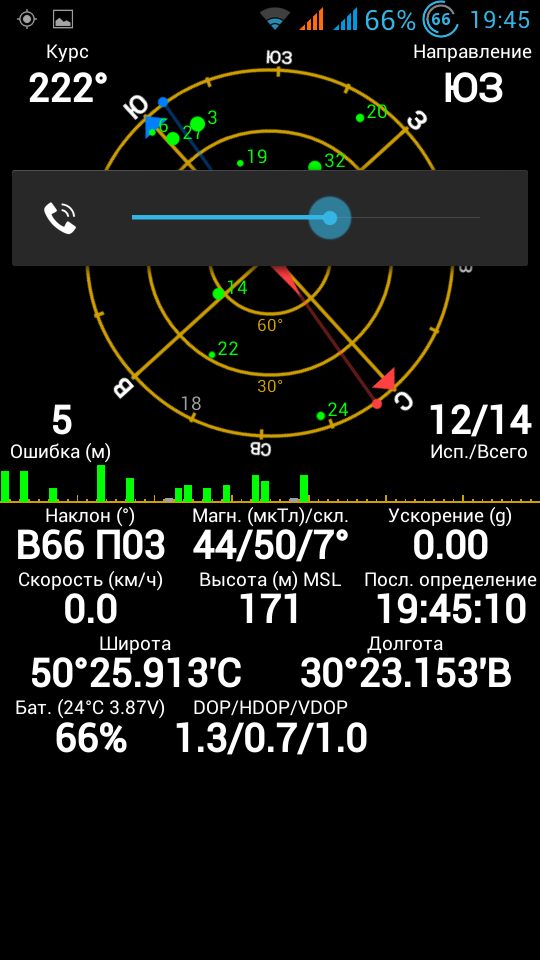

Скриншот сделан на балконе, где раньше захват происходил очень долго кол. спутников в работе не привышало 3-4, точность была в районе 25-35 метров.

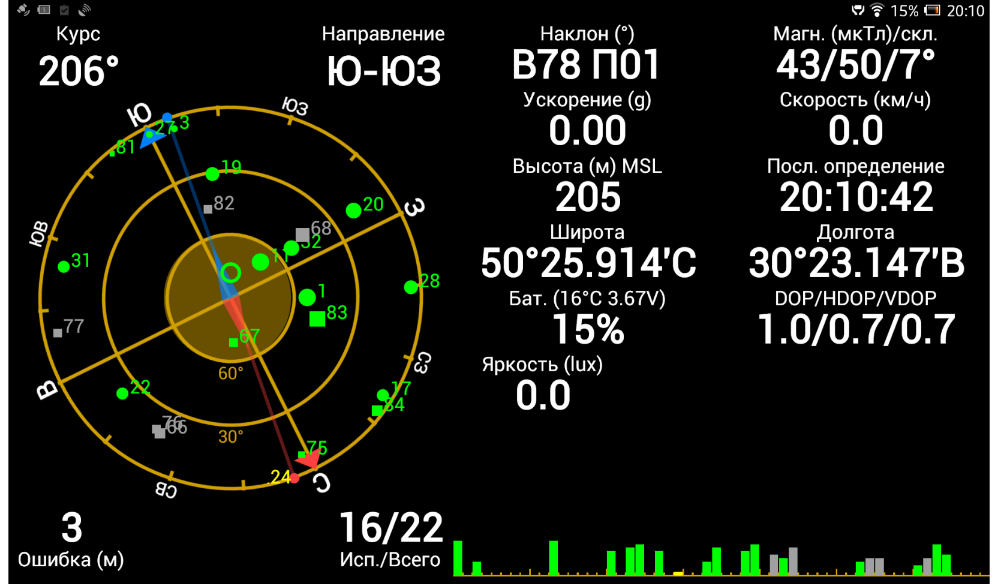

Для сравнения в той же точке Sony Xperia


Результатом более чем доволен.
Вышеописанный метод видоизменился, добавилась "заморозка" файла mtkgps.dat и калибровка GPS приемника.
Инфа собрана из разных источников в инете. Попробую скомпилировать свой мануал.

1. ОБЯЗАТЕЛЬНО нужен root! У кого нет дальше можно не читать.
2. Устанавливаем ClockSync. Синхронизируем время. Настраиваем автоматическую синхронизацию, чем чаще тем лучше.
3. Выключаем GPS. Удаляем /data/misc/mtkgps.dat , /data/misc/EPO.dat /system/etc/gps.conf .(удаляем через файловый менеджер с поддержкой Root и корневого доступа)
4. У кого нет - устанавливаем Android Terminal Emulator. Запускаем его и выполняем следующие команды:

Код:

su
cd /data/misc
touch mtkgps.dat
chattr +i mtkgps.dat


Команда chattr у меня отказалась выполняться посему выполнил ее через busybox т.е.

Код:

busybox chattr +i mtkgps.dat

Это т.н. "заморозка" mtkgps.dat.
Без этой процедуры у меня на второй день опять начались тормоза с локом.
5. Включаем GPS. Включаем EPO. Включаем доступ к интернету ( без разницы WiFi или моб. инет ). Загружаем свежие данные EPO.
6. Перезагружаем телефон.
7. Включаем GPS. Включаем A-GPS. Выключаем EPO. Включаем доступ к интернету ( без разницы WiFi или моб. инет )
8. Заходим в настройки A-GPS. Настраиваем A-GPS, включаем сетевой запрос, выставляем Google в качестве A-GPS сервера.
9. Заходим в инженерное меню. Для моей жужи это *#*#54298#*#* в номеронабирателе.
- Инженерное меню
- пункт Location - YGPS
- пункт Information, жмем кнопку cold.
- пункт Information, жмем кнопку A-GPS Restart
переходим на вкладку satellites - должны появится красные точки(спутники полученные по A-GPS)
10. Отключить интернет. Включаем режим "Полета" , чтоб нас не тревожили во время калибровки.
11. Выходим на улицу. В место — где хорошо ловится GPS!
- в YGPS заходим в пункт Information, жмем кнопку full
- переходим на вкладку satellites и ждем:
- сначала появятся зеленые столбики
- количество столбиков будет увеличиватся с 1 до 8-12
- на синем круге - появятся красные точки.
- красные точки становятся зелеными
- ждем пока не произойдет захват спутников
- первичная калибровка закончена — занимает от 5 до 30 минут..
12 Заходим в пункт Information, жмем кнопку cold
- переходим на вкладку satellites и ждем пока не произойдет захват спутников
(займет не более 5 минут)
13 Заходим в пункт Information, жмем кнопку warm
- переходим на вкладку satellites и ждем пока не произойдет захват спутников
(займет не более 5 минут)
14 Заходим в пункт Information, жмем кнопку hot
- переходим на вкладку satellites и ждем пока не произойдет захват спутников
(займет не более 2 минут)
15. Перезагружаем телефон. Включаем GPS. Включаем A-GPS. Включаем EPO. Включаем доступ к интернету. Запускаем навигационную программу проверяем работу GPS

зы Возможно какие-то пункты лишние, но я делал как описал, теперь моя китайская жужа ловит спутники быстрее хфырменной сони

Сигналкин писал(а):Итак опробовав все возможные варианты

А проволочку фракталом выгибал?

Torpedo писал(а):А проволочку фракталом выгибал?

Это идея!
Еще как вариант - надо попробовать автомобильную антену прикрутить

Torpedo
Кстати, если будут точные размеры этих изгибов под частоту GPS, то, скорее всего, заработает. Я во фракталы уверовал окончательно, пишу сейчас с офракталеного планшета из угла комнаты, в которой никогда этот планшет не ловил вайфай до этого. Забавно, что к фрактальной антенне никуда не подключается "земля" и при этом всё реально работает

Сэнсэй писал(а):Кстати, если будут точные размеры этих изгибов под частоту GPS

Увы...

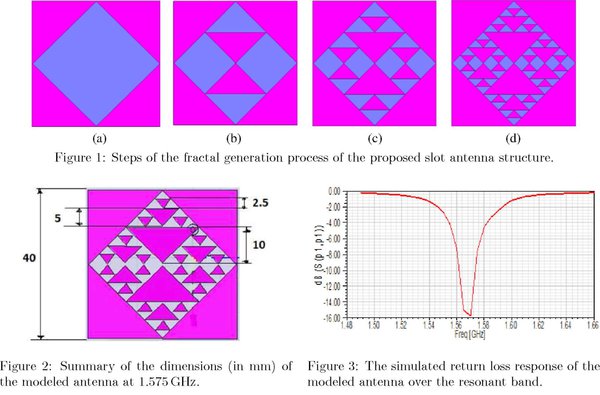

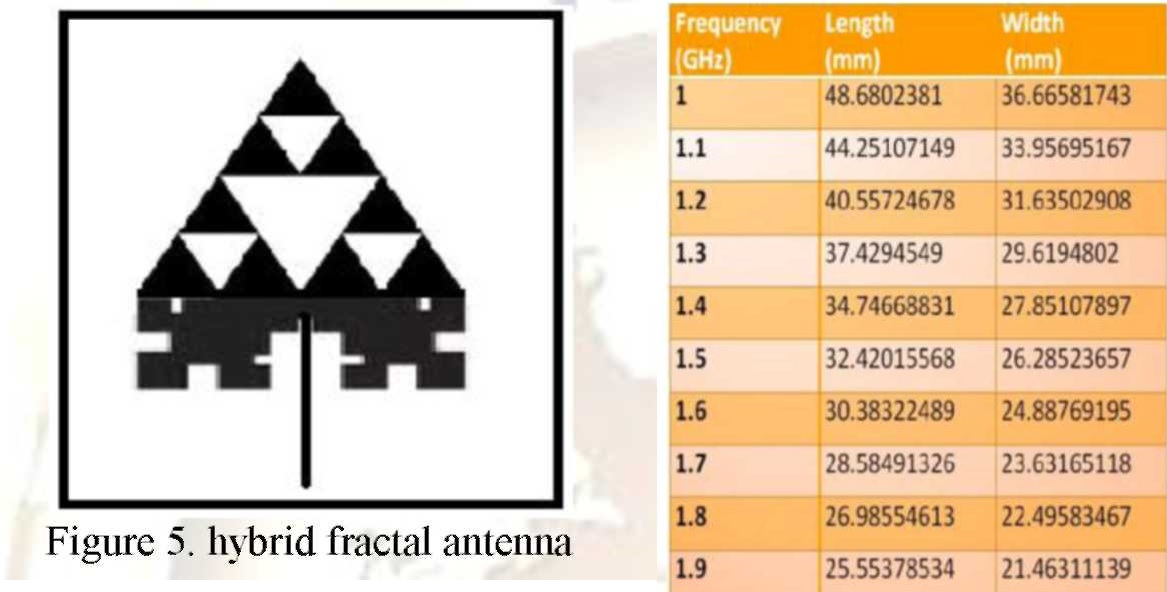

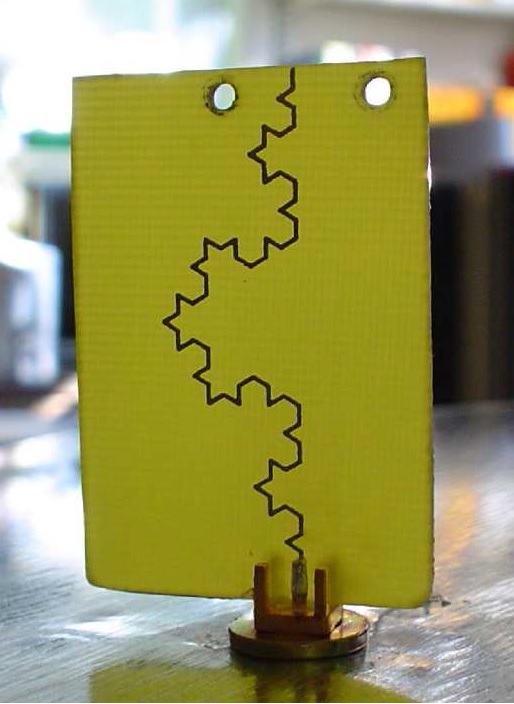

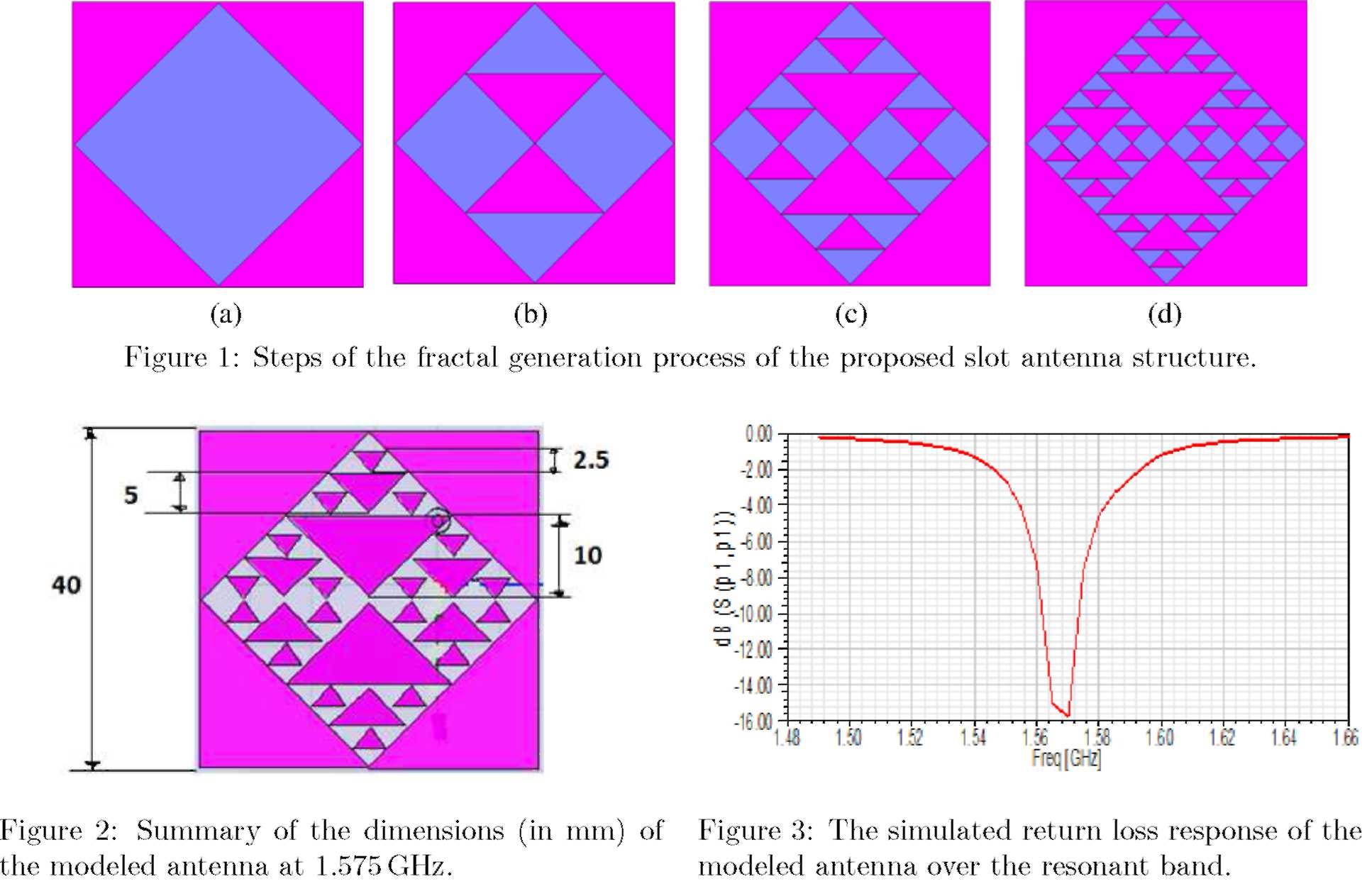

Но есть ещё интересные картинки:
