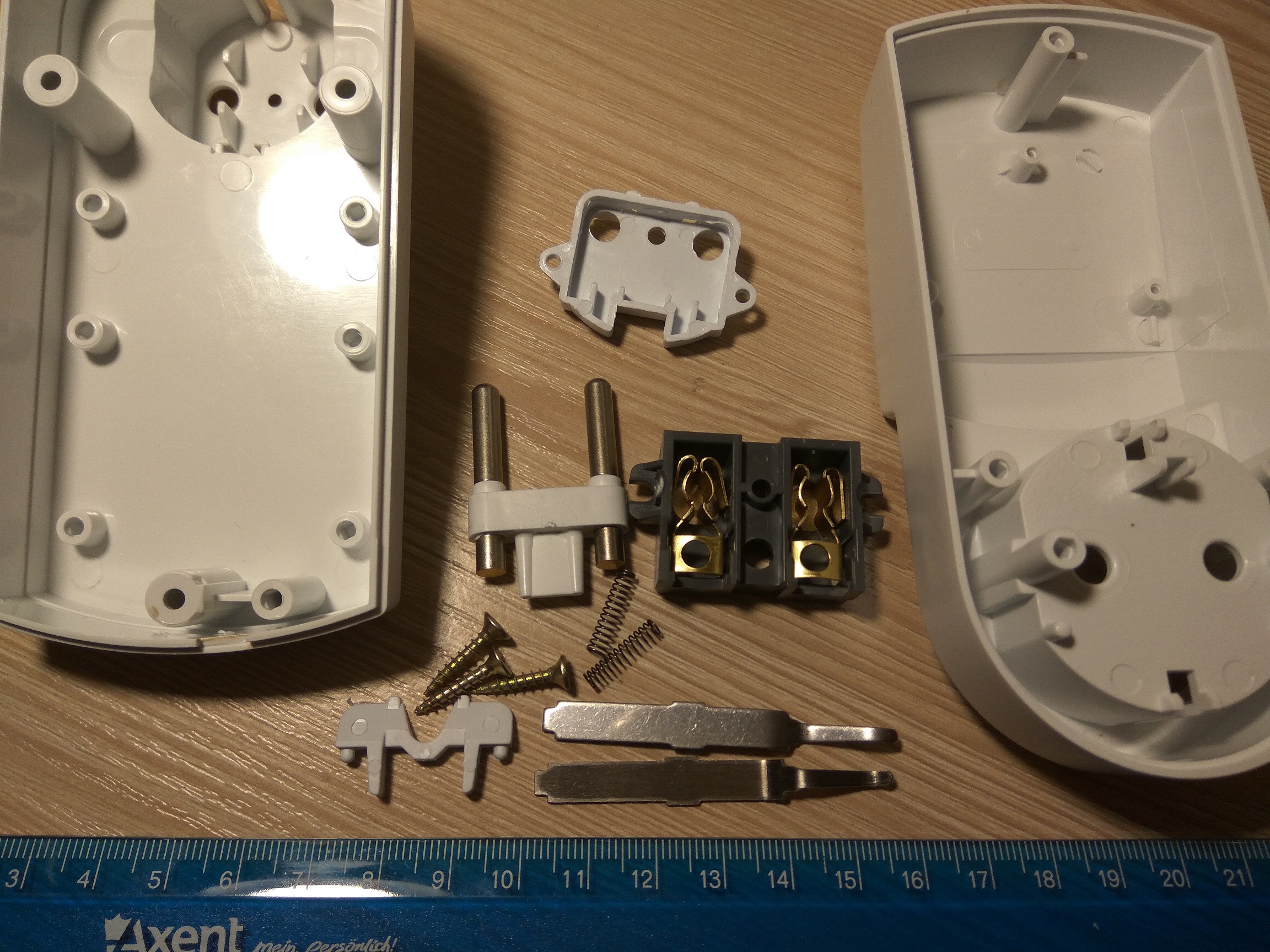

Torpedo писал(а):Корпус состоит из крышки и основания, собирается при помощи 3-х шурупов (в комплект не входят, закажите дополнительно).
....
В комплект входят вилка, клеммы розетки, 2 контакта заземления + 2 контакта розетки.
Материал - АБС
Все правильно
Три шурупа для скрутки корпуса дозаказал.
Вилка просто два проводника с пластмассовой перемычкой. Как к ней прикрутить провода?
2 контакта розетки без болтика с квадратной гайкой
Зачем пружинки фиг его знает.
Пластмасска фиксатор провода тоже как из какого-то другого комплекта.
Как минимум нужно еще шуруп для фиксации вилки, два шурупа для фиксации розетки.
К вилке нужно провода как-то крепить. Подозреваю проектировалась какая-то опресовка клемм. В комплекте нету. Нужно сверлить дырки и прикручивать.
- Вложения
-

Torpedo
- Torpedo
- Сообщений: 15174
- Зарегистрирован: Пт сен 14, 2007 09:42:04
- Откуда: Киев
- Авто: Nissan Qashqai, 2.0, CVT, 4WD
Re: Умный дом
Чт мар 02, 2017 22:20:54
BIS
Вилка скорее всего впаивалась в плату.
qwertyua
- qwertyua
- Сообщений: 983
- Зарегистрирован: Ср дек 12, 2012 22:31:23
- Откуда: Киев
- Авто: Nissan Qashqai, 1.6, mt, SE, 2012
Re: Умный дом
Чт мар 02, 2017 22:38:15
Пружинки для нижней левой серой фигни? Там по бокам небольшие выступы.
А одна маленькая серая в другую маленькую серую вкладывается?
BIS
- BIS
- Сообщений: 3364
- Зарегистрирован: Вс авг 21, 2011 18:05:23
- Откуда: Полтава
- Авто: X-trail 4WD CVT 2.0 ACENTA, Qashqai 2WD MT 2.0 SE
Re: Умный дом
Чт мар 02, 2017 22:53:21
Torpedo писал(а):Вилка скорее всего впаивалась в плату.
Вилка расположена ниже уровня платы. Скорей всего какие-то клемы должны нахлобучиваться. По типу как на крону контакт. В любом случае производители корпуса про это могли бы побеспокоиться. Паять толстые проводники вилки, вплавленные в пластмассу проблематично.
Плата к вилке вряд ли подходит. Розетка мешает на уровне платы.
Думаю к плате должны идти провода от вилки и от розетки.
Последний раз редактировалось
BIS Чт мар 02, 2017 23:06:25, всего редактировалось 1 раз.
BIS
- BIS
- Сообщений: 3364
- Зарегистрирован: Вс авг 21, 2011 18:05:23
- Откуда: Полтава
- Авто: X-trail 4WD CVT 2.0 ACENTA, Qashqai 2WD MT 2.0 SE
Re: Умный дом
Чт мар 02, 2017 22:57:29
qwertyua писал(а):А одна маленькая серая в другую маленькую серую вкладывается?

Бинго
Это защита от детей.
oreh
- oreh
- Сообщений: 9561
- Зарегистрирован: Вт май 06, 2008 16:42:22
- Откуда: Харьков
- Авто: Nissan Qashqai, 2.0CVT, 4WD, Tekna Pack
Re: Умный дом
Чт мар 02, 2017 23:32:56
BIS писал(а):Паять толстые проводники вилки, вплавленные в пластмассу проблематично.
Может, они как-то точечной сваркой, типа как аккумуляторы?
healix
- healix
- Сообщений: 10721
- Зарегистрирован: Сб фев 09, 2008 11:03:48
- Откуда: Киев
- Авто: Qashqai 1.6 Tekna 2007, Ford Kuga 2017 FWD МТ6 2.0 TDCi 150
Re: Умный дом
Чт мар 02, 2017 23:53:51
Конечно, какой ардуинщик без точечной сварки?
oreh
- oreh
- Сообщений: 9561
- Зарегистрирован: Вт май 06, 2008 16:42:22
- Откуда: Харьков
- Авто: Nissan Qashqai, 2.0CVT, 4WD, Tekna Pack
Re: Умный дом
Пт мар 03, 2017 00:11:29
healix писал(а):Конечно, какой ардуинщик без точечной сварки?

ну так, очумелые ручки

да и кто сказал, шо коробок для ардуинщиков?
Сэнсэй
- Сэнсэй
- Сообщений: 21342
- Зарегистрирован: Вс ноя 11, 2007 13:32:10
- Откуда: Киев, Позняки
- Авто: Nissan Qashqai 2.0, TeknaPack, 2007, CVT, 4WD
Re: Умный дом
Пт мар 03, 2017 00:29:24
BISПриваривать провода не нужно, там всё вставляется одно в другое, а сами подводящие проводки прижимаются гайками, как обычно. Собирается по типу такого:
healix
- healix
- Сообщений: 10721
- Зарегистрирован: Сб фев 09, 2008 11:03:48
- Откуда: Киев
- Авто: Qashqai 1.6 Tekna 2007, Ford Kuga 2017 FWD МТ6 2.0 TDCi 150
Re: Умный дом
Пт мар 03, 2017 00:40:19
oreh писал(а):да и кто сказал, шо коробок для ардуинщиков?
А кому ещё такое надо?

Так и просит туда засунуть ардуину, реле, модуль связи и дисплей
Сэнсэй
- Сэнсэй
- Сообщений: 21342
- Зарегистрирован: Вс ноя 11, 2007 13:32:10
- Откуда: Киев, Позняки
- Авто: Nissan Qashqai 2.0, TeknaPack, 2007, CVT, 4WD
Re: Умный дом
Пт мар 03, 2017 00:48:59
У меня в таком корпусе
программируемая розетка с таймером. Вот она в разборе:
oreh
- oreh
- Сообщений: 9561
- Зарегистрирован: Вт май 06, 2008 16:42:22
- Откуда: Харьков
- Авто: Nissan Qashqai, 2.0CVT, 4WD, Tekna Pack
Re: Умный дом
Пт мар 03, 2017 01:08:17
Сэнсэй
Как провода прижимаются к штырькам? "Как обычно" - ни разу не видел
Сэнсэй
- Сэнсэй
- Сообщений: 21342
- Зарегистрирован: Вс ноя 11, 2007 13:32:10
- Откуда: Киев, Позняки
- Авто: Nissan Qashqai 2.0, TeknaPack, 2007, CVT, 4WD
Re: Умный дом
Пт мар 03, 2017 01:15:18
oreh
Провода прижимаются не к штырькам, а к тем латунным изогнутым пластинам болтиком с гайкой, как в советских розетках. Болтиков-гаек в комплекте нет, как я вижу. Исправлено: пружинки цепляются одним концом за выступы на шторке "от детей", а вторым упираются в светло-серый тот корпусок с двумя дырками, обеспечивая шторке подпружинивание и возврат назад, когда вилку вынимаешь. В коротких концах штырьков надо просверлить мелкие дырки и нарезать в них резьбу под болтик, прижимающий провод. Недоработочка с резьбой.
oreh
- oreh
- Сообщений: 9561
- Зарегистрирован: Вт май 06, 2008 16:42:22
- Откуда: Харьков
- Авто: Nissan Qashqai, 2.0CVT, 4WD, Tekna Pack
Re: Умный дом
Пт мар 03, 2017 01:26:22
Сэнсэй
Не очень понятен смысл. Штырьки должны быть оторваны от тех ламелей, по идее, по крайней й мере, один, в твоем девайсе - разорван один - соотв. два красных провода, иначе нет смысла в этой коробке.
Сэнсэй
- Сэнсэй
- Сообщений: 21342
- Зарегистрирован: Вс ноя 11, 2007 13:32:10
- Откуда: Киев, Позняки
- Авто: Nissan Qashqai 2.0, TeknaPack, 2007, CVT, 4WD
Re: Умный дом
Пт мар 03, 2017 01:31:08

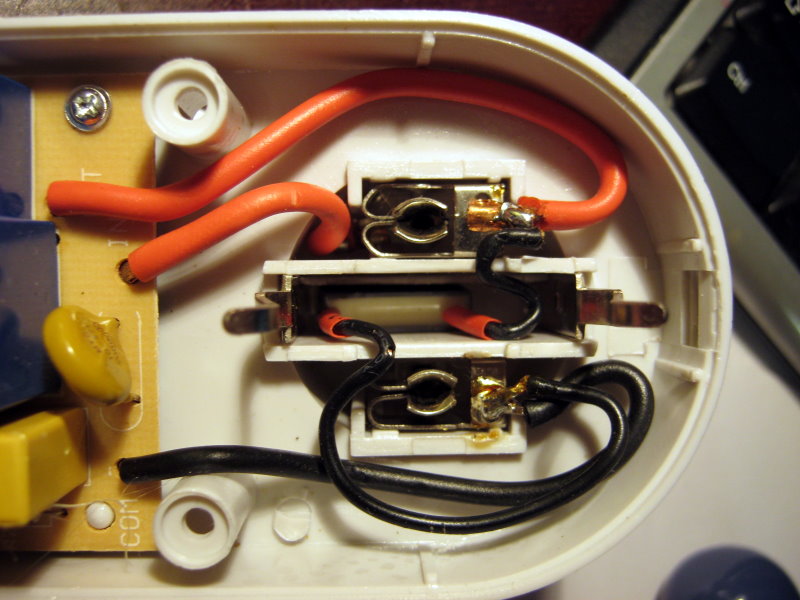

В моём таймере провода просто припаяны к латунным контактаи, как здесь:
